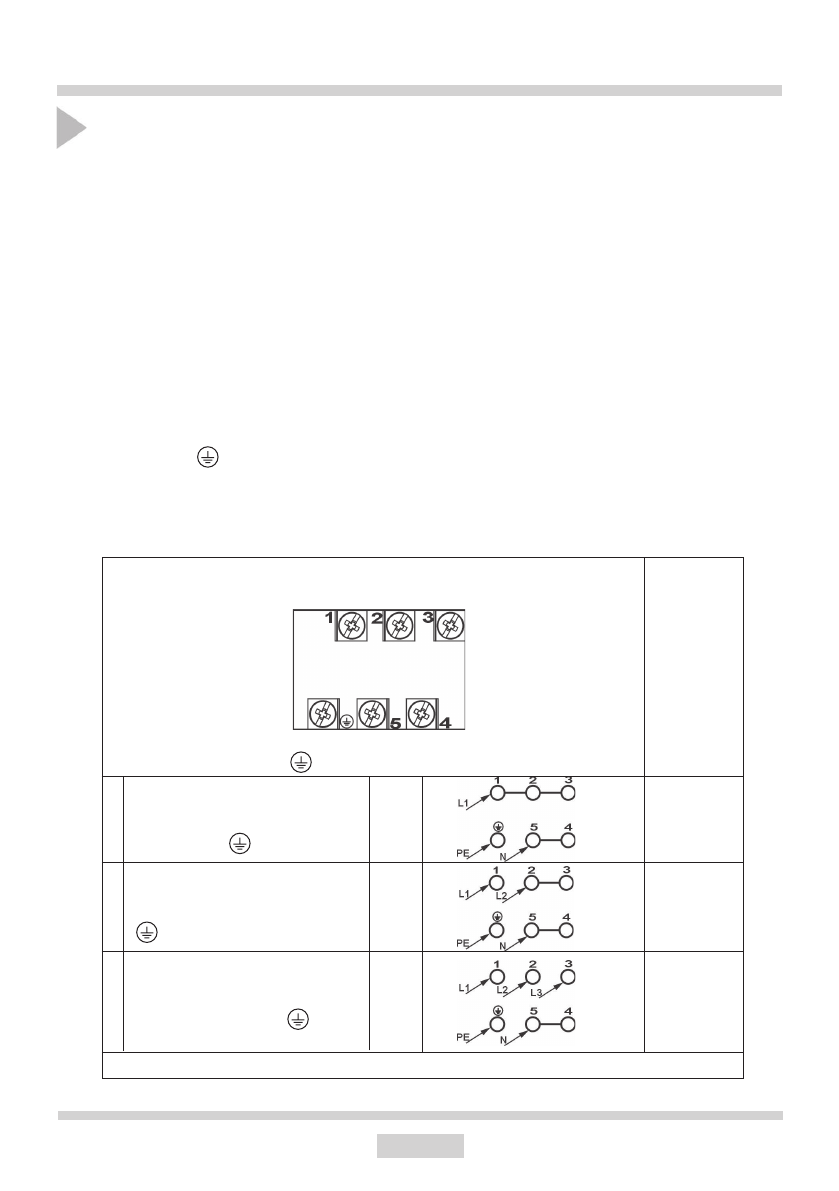

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ
Внимание! Напряжение нагревательных элементов 230 В)
1
2
3
Сеть 400/230 V двухфазное
подключение с нейтралью, мост
- конаткты 2-3 и 4-5, защита на
(«заземление»)
Сеть 400/230 V трехфазное с
нейтралью, мост - контакты 4-5,
провода фазы 1, 2 и 3, нейтраль
4-5, провод защиты на
(«заземление»)
1N~
Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль
Внимание! В любом соединении защитный провод должен быть
соединен с контактом («заземление») PE
Ре
ко
м
ен
ду
ем
ы
й
ти
п
со
ед
ин
ит
ел
ьн
ог
о
ка
бе
ля
2N~
3N~
В сети 230 V однофазное
подключение с нулевым проводом,
мост связывает контакты 1 -2-3 и
4-5,защита на («заземление»).
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
Подключение плиты к электропроводке
Внимание !
Подключение к проводке может выполнять квалифицированный специалист по монтажу с соот-
ветствующим допуском. Запрещается самовольно производить перенастройку или изменения в
электропроводке.
Указания для специалиста по монтажу.
Плита рассчитана на питание переменным трехфазным током (400В 3N ~50Гц). Номинальное на-
пряжение нагревательных элементов составляет 230 В. Переключение плиты для питания одно-
фазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии
с прилагающейся схемой соединений.
Схема соединений находится рядом с распределительным щитком плиты. Доступ к щитку возмо-
жен после снятия кожуха, отвинтив крепления отверткой. Нужно помнить о правильном выборе
соединительного кабеля, учитывать тип подсоединения и номинальную мощность плиты. Соеди-
нительный кабель следует закрепить в оттяжке.
Внимание!
Следует помнить о подключении нулевой цепи к зажиму на распределительном щитке, обозна-
ченного символом («заземление»). Электропроводка, питающая плиту, должна иметь выклю-
чатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Рас-
стояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.
Способ подключения, отличающийся от показанного на схеме, может привести к поломке пли-
ты.
МОНТАЖ
