     42

INSTALLATION

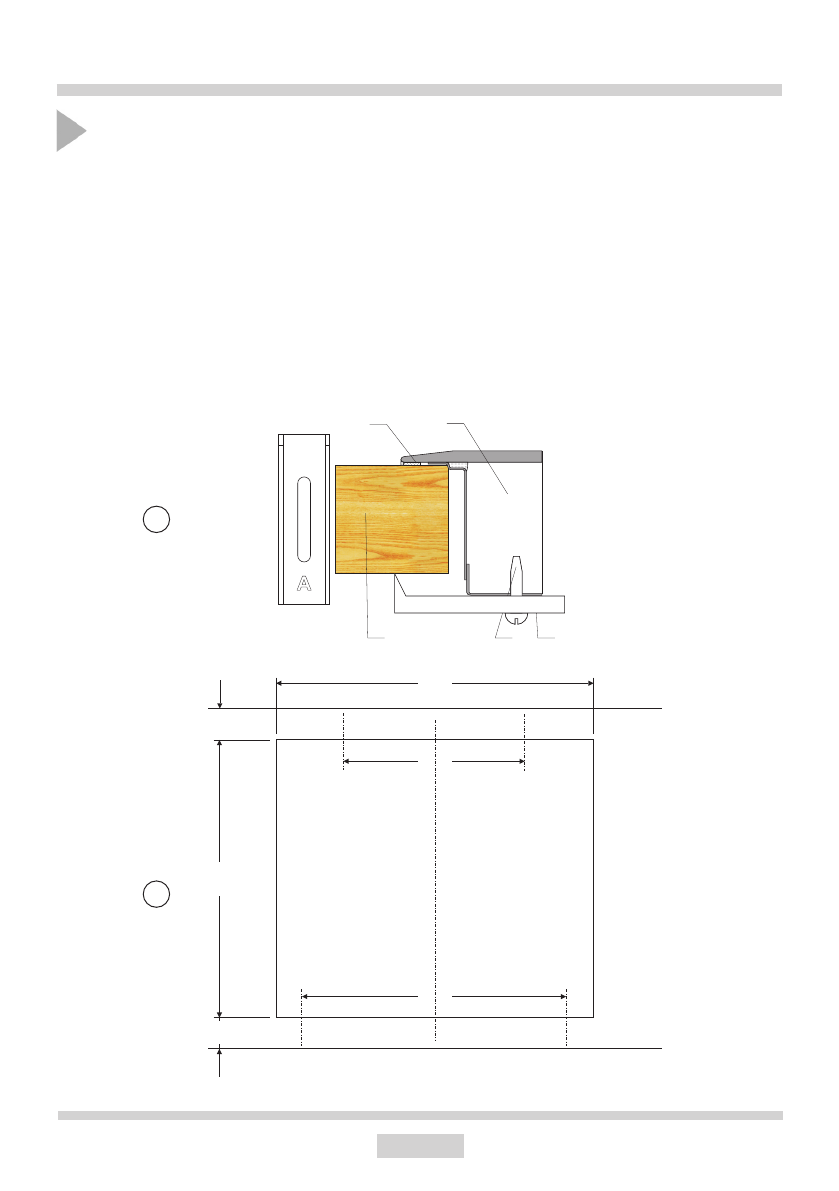

Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel

●

  Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu

-

setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer

28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke

mit  Maßen  von  15x15x50  mm  einzusetzen.  Die  Montage  ist  der Abb.  4  und Abb.  5  zu

entnehmen.

●

  Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über

-

prüfen.

●

  Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.

●

  Die  Arbeitsplatte  sauber  machen,  das  Kochfeld  in  die  Öffnung  einsetzen  und  bis  zur

Arbeitsplatte andrücken.

●

  Die  Halteklammern  vertikal  zum  Kochfeldrand  einstellen  und  bis  zum  Anschlag  an

-

schrauben.

1 - Arbeitsplatte

2 - Schraube

3 - Halteklammer

4 - Kochfeld

5 - Kochfelddichtung

5

4

3

2

1

320

560

490

min 60

min 50

466

2

3
