Gorenje GI62CLB (CLI) - Инструкция по эксплуатации - Страница 40

503721

Для предотвращения опрокидывания прибор можно закрепить с

помощью специального кронштейна.

Перед креплением установите и выровняйте прибор с помощью

регулируемых ножек (см. раздел «Выравнивание и дополнительная

подставка»).

Для справки используйте рис. 2, где указаны размеры монтажа с

помощью кронштейна при полностью закрученных регулируемых

ножках.

Следите, чтобы кронштейн был в указанной области.

•  Выберите место для установки и придвиньте прибор к стене.

• Извлеките ящик.

•  Через отверстие в нижней части прибора поставьте на стене

отметку середины прибора и отметку на расстоянии от 45 до 95

миллиметров влево или вправо от центра прибора (рис. 2).

•  Прислоните кронштейн короткой стороной к отметке на стене.

Длинной стороной кронштейн должен опираться на верхнюю

часть профиля на задней стенке прибора (рис. 1).

•  Через отверстие в нижней части прибора отметьте расположение

трех отверстий диаметром 5,5 миллиметров, которые находятся

на короткой части кронштейна, прислоненной к стене (рис. 3).

•  Отодвиньте прибор, просверлите отверстия в отмеченных местах

и вставьте пластиковые дюбели, прилагаемые в комплекте.

•  Прикрутите кронштейн прилагаемыми в комплекте винтами.

•  Установите прибор на ранее выбранное место, вставьте и

задвиньте ящик.

ПРИМЕЧАНИЯ

-  Размеры, приведенные в скобках, относятся к установке с

кронштейном без дополнительной подставки.

-  Если прилагаемые в комплекте винты и дюбели не

обеспечивают надежный монтаж кронштейна, используйте

другой крепежный материал, который обеспечит основное

предназначение кронштейна — защиту от опрокидывания.

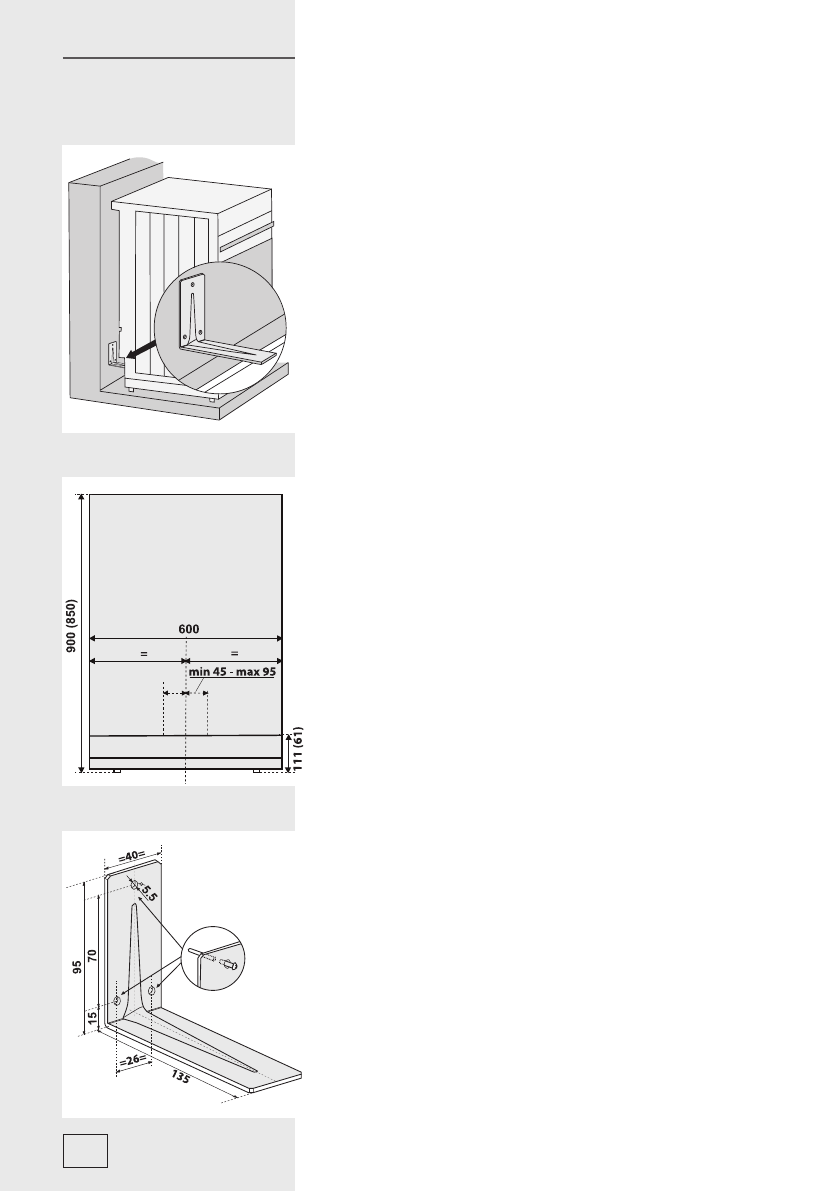

рис. 1

Установка прибора
с защитой от
опрокидывания

рис. 2

рис. 3

40
