Руководство по эксплуатации

11

Что происходит

Причина

Как устранить

Нестабильное пламя

- слишком большое давление в сети.

- обратиться в газоснабжающую службу.

3. Не срабатывает устройство без-
опасности

-  нет  контакта  в  месте  присоединения  тер-
мопары к крану;

- *подтянуть крепежные гайки;

- конец термопары неправильно выставлен
в пламени;

- * выставить положение термопары;

- неисправна термопара;

- *заменить термопару;

- неисправен электромагнитный клапан;

- *заменить электромагнитный клапан;

4.  Заклинило  рукоятку  управления
крана

- выработалась смазка крана.

-  *смазать  кран  (смазка  крана  не  реже  1
раза в 3 года).

* - работы выполняются сервисной службой.

1

6.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-
изводится  заменой  сопел  горелок  и  винтов  малого  пламени  (ВМП),  для  кранов  с  регулируемым
ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом  специализированных  организа-
ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.11, 12)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны

плиты;

2.

При наличии в плите электрической части, отключить

плиту от электрической сети;

3.

 Снять решетки стола, крышки горелок с рассекателями;

4.

 Заменить сопла на столе с помощью ключа с торцевой

головкой S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

5.

Снять кожух (газовый колпак) в случае замены сопел

гриля и пода.

■ Для замены сопла горелки пода (см. рис. 12) необходи-
мо  отвинтить  два  винта  крепления  скобы
держателя сопла, вытянуть скобу с соплом
из горелки (на себя). Отверткой отсоединить
крепление от скобы и заменить сопло.
После  установки  сопла  его  стык  проверить
обмыливанием на герметичность, при этом
необходимо следить, чтобы они были уста-
новлены в соответствии с таблицей 1.

Проведение замены винтов малого пла-
мени (ВМП) в кранах горелок стола (рис. 13):

Для того, чтобы заменить винт малого пламени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вывинтить  винты  крепления  корпусов
горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соответствующие
моменты затяжки крепежных элементов и соответствие винта малого пламени виду газа, приме-
няемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.(0,4 кг·м).Перед установкой
винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа
(природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом необходи-

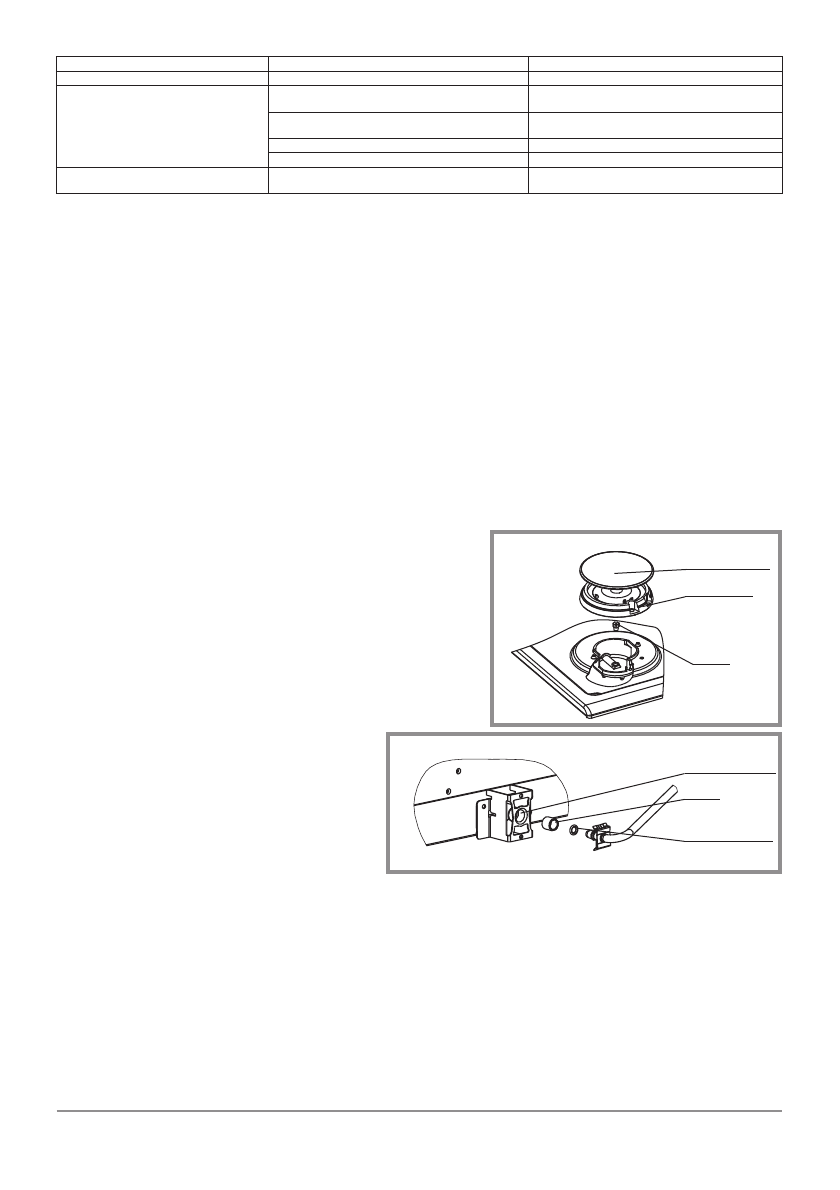

рис. 11

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

рис. 12

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

!
