Руководство по эксплуатации, установке и подключению
20
•
Винты кабельного зажима крепко затяните и закройте
крышку колодки.
ПРИМЕЧАНИЕ!
В некоторых типах клеммных колодок
перемычки установлены между клеммами 4 и 5, на других
вложены в отдельный карман, расположенный на колодке.
Винты клемм на данных колодках уже откручены. При
закручивании винтов слышен слабый щелчок: это
означает, что винт необходимо крепко затянуть.

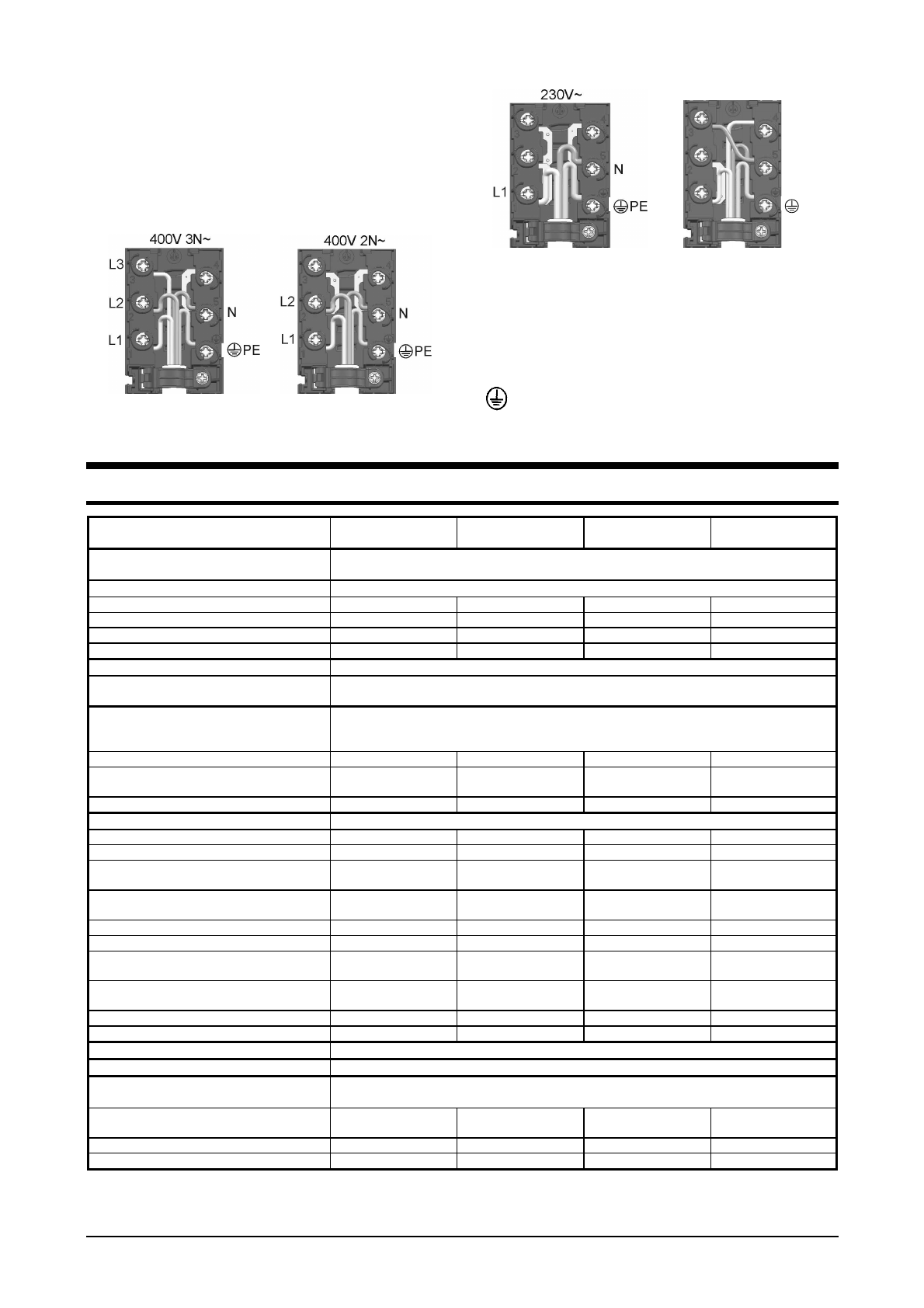

230V 3~
PE
L3
L2
L1
Цвета проводов
L1, L2, L3 = внешние провода, подводящие напряжение.
Как правило, цвета проводов: черный, черный,
коричневый.
N = нейтральный провод. Цвет провода, как правило,
синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления.
Цвет провода – желто-зеленый.
Технические данные
Электрическая плита
Тип
E54Q2-E3
E53X1-E3
E53T1-E2
E53U2-E3
Размеры
высота/ширина/глубина в см
85/50/60 или 90/85-50/60
Конфорки
(ш см/кВт)
HL
= HI-Light нагреватель
Левая задняя
145/1,2/HL
145/1,2/HL
145/1,2/HL
145/1,2/HL
Левая передняя
100/160/195/2,1/HL
180/120/1,7/HL
180/1,8/HL
180/120/1,7/HL
Правая задняя
145/1,2/HL
145/1,2/HL
145/1,2/HL
145/1,2/HL
Правая передняя
140x250/2,0/HL
180/120/1,7/HL
180/1,8/HL
180/1,8/HL
Духовка
Ручка выбора температуры/ручка
выбора режима работы
1/1
Уровни приготовления
- телескопические направляющие на 3
уровнях (только некоторые модели)
5
Верхний /нижний нагреватель (кВт)
0,9/1,1
0,9/1,1
0,9/1,1
0,9/1,1
Инфракрасный/ нагреватель
вентилятора (кВт)
2,0/2,2
-
-
-
Освещение духовки (Вт)
25
25
25
25
Режимы работы
Верхний/нижний нагреватель (кВт)
2,0
2,0
2,0
2,0
Инфракрасный нагреватель (кВт)
2,0
-
-
-
Инфракрасный нагреватель с
вентилятором (кВт)
2,0
-
-
-
Вентиляционный нагрев /нижний
нагреватель (кВт)
3,4
-
-
-
Вентиляционный нагрев (кВт)
2,2
2,2
2,2
2,2
Размораживание (Вт)
50
50
50
50
Нижний нагреватель/
вентилятор (кВт)
1,1
1,1
1,1
1,1
Верхний нагреватель/
вентилятор (кВт)
-
-
0,9
-
Нижний нагреватель (кВт)
1,1
0,9
-
1,1
Верхний нагреватель (кВт)
-
-
0,9
0,9
Макс. температура
275 °C
Напряжение сети
400 V 3N~, 50 Hz
Номинальное напряжение
нагревателей
230 V
Общая присоединительная мощность
(кВт)
9,9
9,2
8,3
7,5
Духовка вместе (кВт)
3,4
3,4
3,4
2,0
Конфорки вместе (кВт)
6,5
5,8
6,0
5,9
