Руководство по эксплуатации, установке и подключению
14

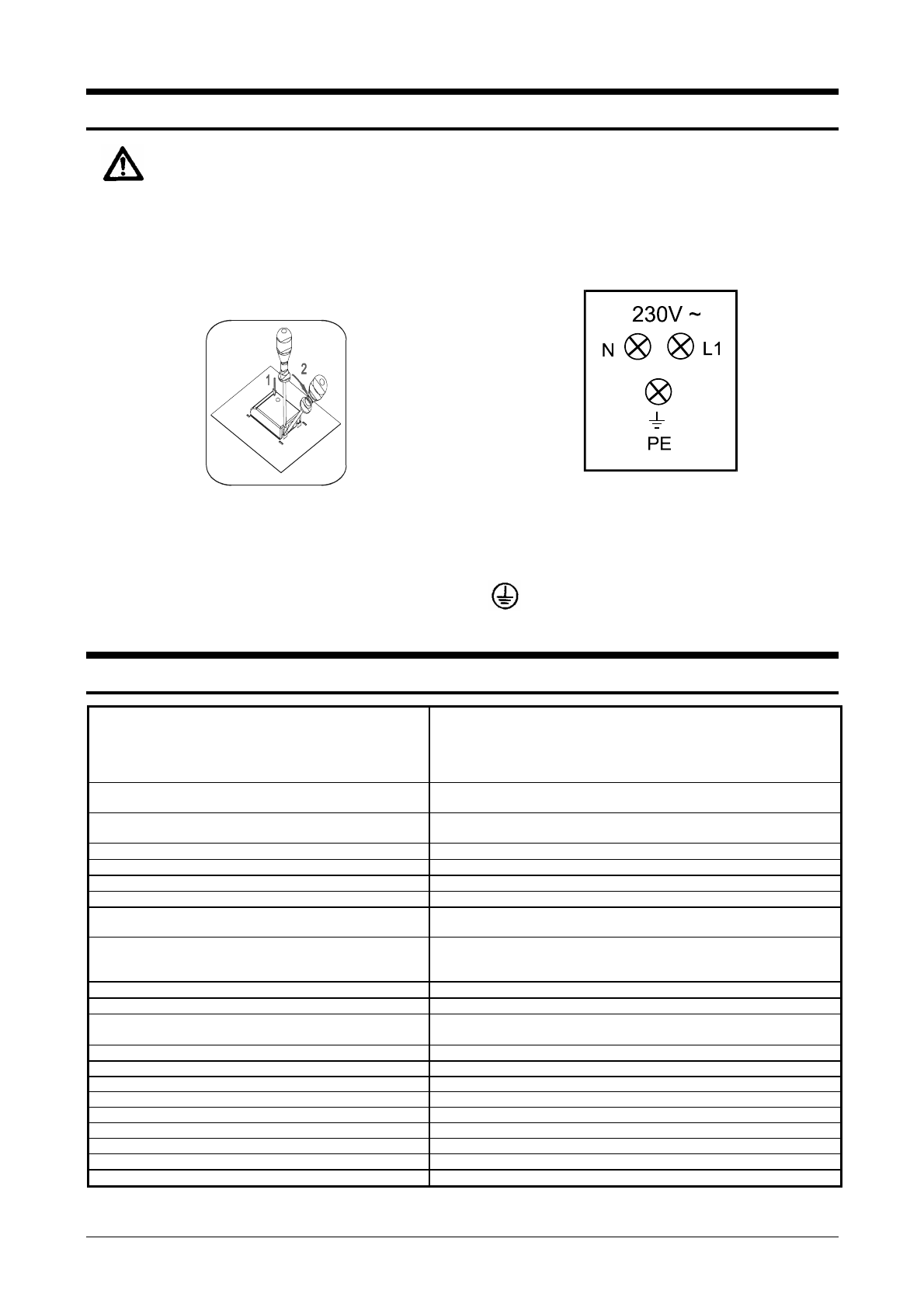

Подключение к электрической сети
Отключите присоединительную клемму:
откройте клемму с помощью отвертки и осторожно
сдвиньте вниз.
Электрическое подключение должны
производить только сервисные центры или
квалифицированный специалист!
Вследствие неправильного подключения части
аппарата могут повредиться, а в таком случае Вы не
имеете права на гарантийное обслуживание!
Присоединительное напряжение (230 В на N) должен
проверять специалист с помощью измерительной
установки!
•
Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке, с фактическим
напряжением в сети.
•
Длина присоединительного кабеля должна составлять
1,5 м чтобы аппарат можно было легко подключить,
прежде чем Вы придвинете его к стене.
•
Защитный провод должен быть отмерян таким образом,
чтобы при отказе разгрузочного устройства он
нагружался позднее, чем провод под напряжением.
Порядок подключения:
•
На задней стороне аппарата откройте с помощью
отвертки крышку клеммы. При этом с помощью отвертки
освободите элементы зажима, помещенные слева и
справа на нижней стороне клеммы.
•
Соединительный кабель обязательно следует проложить
через разгрузочное устройство, которое защищает
кабель от извлечения.
•
Крепко привинтите разгрузочное устройство и закройте
крышку.
Цвета проводов
L1, L2, L3 = внешние провода, которые ведут напряжение.
Как правило, цвет проводов: черный, черный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода – зелено-желтый
Технические данные
Электрическая независимая духовка
EVP413-244M
EVP413-444M
EVP414-444M
EVP413-144M
EVP411-144M
Размеры
высота/ширина/глубина в см
588x555x548
Монтажные размеры
высота/ширина/глубина (мм)
600/560/550
Напряжение сети
AC 230 V
Номинальное напряжение нагревателей
230 V, 50 Hz
Духовка
Максимальная температура
275 °C
Ручка выбора температуры/ручка выбора режима
работы
1/1
Уровни приготовления
- телескопические направляющие на 3 уровнях
(только некоторые модели)
5
Верхний /нижний нагреватель (кВт)
0,9/1,1
Инфракрасный (кВт)
2,0
Освещение духовки: стандартное на задней
стенке / дополнительное боковое* (Вт)
25/25*
Режимы работы
Верхний/нижний нагреватель (кВт)
2,0
Верхний нагреватель (кВт)
0,9
Нижний нагреватель (кВт)
1,1
Инфракрасный нагреватель (кВт)
2,0
Мотор вертела* (Вт)
4
Мотор охлаждающего вентилятора* (Вт)
11
Общая присоединительная мощность (кВт)
2,1
Общая мощность духовки (кВт)
2,1
* в зависимости от оборудования аппарата
