– ОПИСАНИЕ ПЛИТЫ И ПАНЕЛИ УПРАВЛЕНИЯ - Erisson GG6060L - Инструкция по эксплуатации - Страница 8

1 0

8

5

3

2

7

9

6

1

4

1 1

ЗНАЧЕНИЕ СИМВОЛОВ НА ПАНЕЛИ УПРАВЛЕНИЯ

РУЧКА ТЕРМОСТАТА; для включения духовки термостат должен быть установлен на желаемую температуру в пределах от 50 до 280 град. С.

МЕХАНИЧЕСКИЙ ТАЙМЕР; для включения духовки таймер должен быть установлен на желаемое время в пределах от 1 до 60 минут.

5 – ОПИСАНИЕ ПЛИТЫ И ПАНЕЛИ УПРАВЛЕНИЯ

Ручка для

механического

таймера

Ручка для

духовки с

розжигом от

поворота

ручки

 Ручка для

духовки без

розжига

Ручка для

духовки без

гриля

 с розжигом

от поворота

ручки с

грилем и

термоста

том

без розжига

с грилем и

термоста

том

Ручка для

газовой

конфорки с

розжигом от

поворота

ручки

Ручка для

газовой

конфорки без

розжига

Кнопки

включения

Розжига ,

Лампы,

вертела

Полное пламя

Верхний, нижний нагревательные
элементы и
лампа духовки включены

(50*60 / 60*60)

Вертел включен

Малое пламя

Включен только вентилятор

(50*60 /

60*60)

Верхний, нижний
нагревательные элементы и
вентилятор включены

Верхняя горелка включена

Верхний нагревательный элемент и
вентилятор включены

(50*60 / 60*60)

Верхний, нижний
нагревательные элементы
 включены

Нижний нагревательный элемент
 включен

Нижний нагревательный элемент и
вентилятор включены

(50*60 / 60*60)

 нагревательный элемент
гриля включен

Искра розжига

нагревательный элемент вентилятора и
вентилятор включены

(50*60 / 60*60)

Нижний нагревательный
элемент  включен

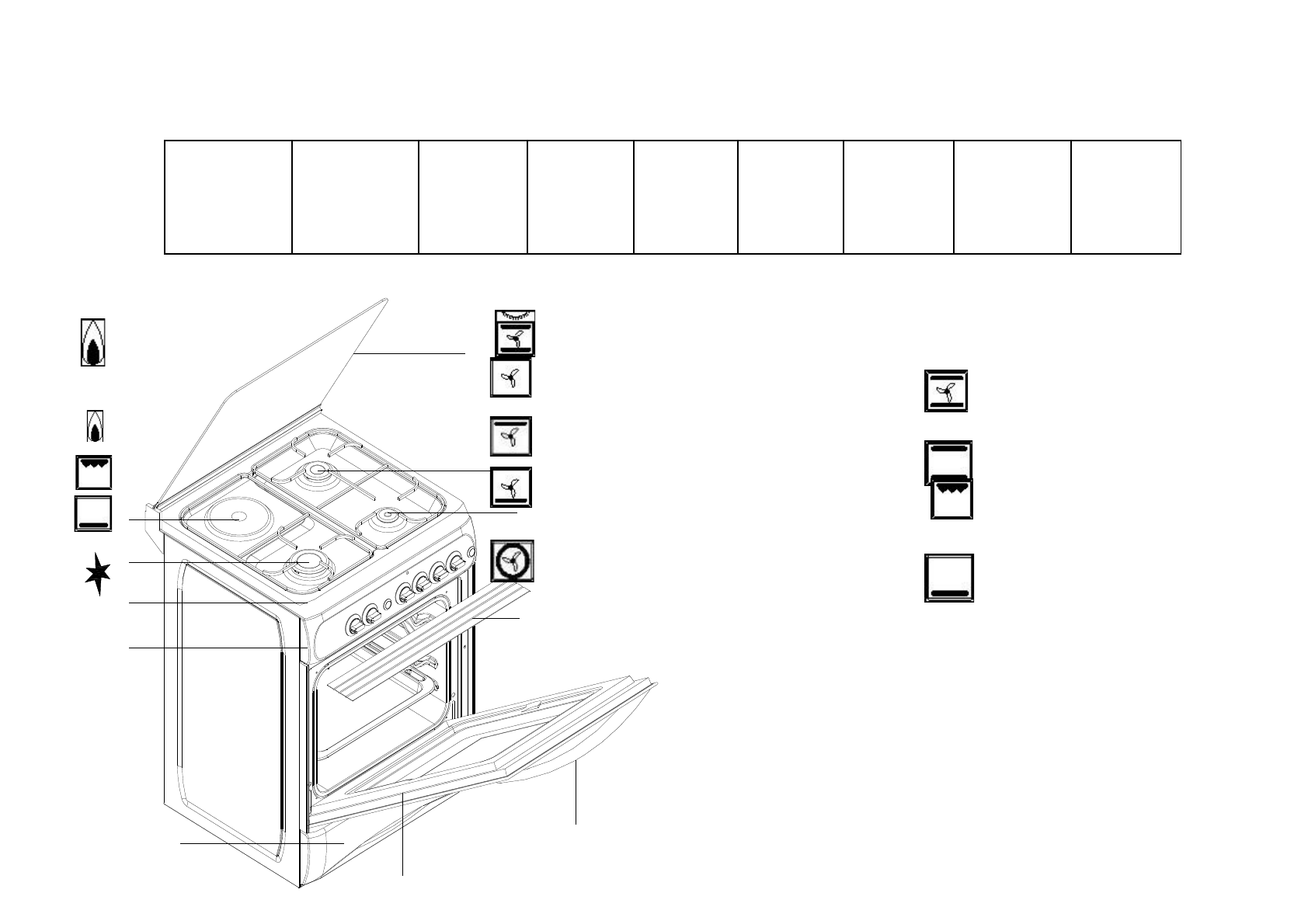

1. Большая горелка

2. Средняя горелка

3. Малая горелка

4. Панель управления

5. Ручка духовки

6. Верхняя панель

7. Верхняя крышка

8. Дверь духовки

9.

Электрическая конфорка(не для всех
моделей)

10. Ящик

11. Защитный экран.
