Электрическое подключение

Плита предназначена для включения в
с е т ь   о д н о ф а з н о г о   н а п р я ж е н и я
номиналом 230 В.
Перед выполнением электрического
подключения убедитесь в том, что:

— параметры сети электропитания у Вас

д о м а   п о з в о л я ю т   в ы д е р ж и в а т ь
нагрузку, создаваемую включением
п л и т ы   ( с м .   т а б л и ч к у   т е х н и ч е с к и х
данных).

— прибор правильно заземлен через

с о о т в е т с т в у ю щ у ю   в и л к у   с е т е в о г о
ш н у р а ,   в   с о о т в е т с т в и и   с
законодательством страны, в которой
установлен прибор.

— к   с е т е в о й   р о з е т к е   и л и

м н о г о п о л ю с н о м у   р а з м ы к а т е л ю ,
используемому для электрического
подключения, должен обеспечиваться
легкий доступ после установки плиты.

П л и т а   у к о м п л е к т о в а н а   с е т е в ы м
ш н у р о м ,   к   к о т о р о м у   В а м   с л е д у е т
п о д к л ю ч и т ь   с т а н д а р т н у ю   в и л к у ,
с о о т в е т с т в у ю щ у ю   п о л н о й
электрической нагрузке, указанной на
табличке с техническими данными. Эту
в и л к у   с л е д у е т   в к л ю ч а т ь   в
соответствующую сетевую розетку.
В   с л у ч а е   ф и к с и р о в а н н о г о
подсоединения к сети между плитой и
с е т е в ы м и   п р о в о д а м и   н е о б х о д и м о
у с т а н о в и т ь   м н о г о п о л ю с н ы й
размыкатель с минимальным зазором
м е ж д у   р а з о м к н у т ы м и   к о н т а к т а м и ,
р а в н ы м   3   м м ,   с о о т в е т с т в у ю щ и й
с у щ е с т в у ю щ и м   т р е б о в а н и я м .
Коричневый провод (подключенный к
к о н т а к т у   к л е м м н о й   к о л о д к и   п л и т ы )
всегда должен соединяться с фазой
сети. В любом случае, сетевой шнур
должен быть размещен таким образом,
ч т о б ы   о н   н и   в   к о е м   с л у ч а е   н е   м о г
нагреться до температуры, на 50 °C
превышающей комнатную температуру.

При необходимости замены сетевого
шнура используйте только специальный
кабель:
H05RR-F / H05VV-F / H05V2V2-F (T90).

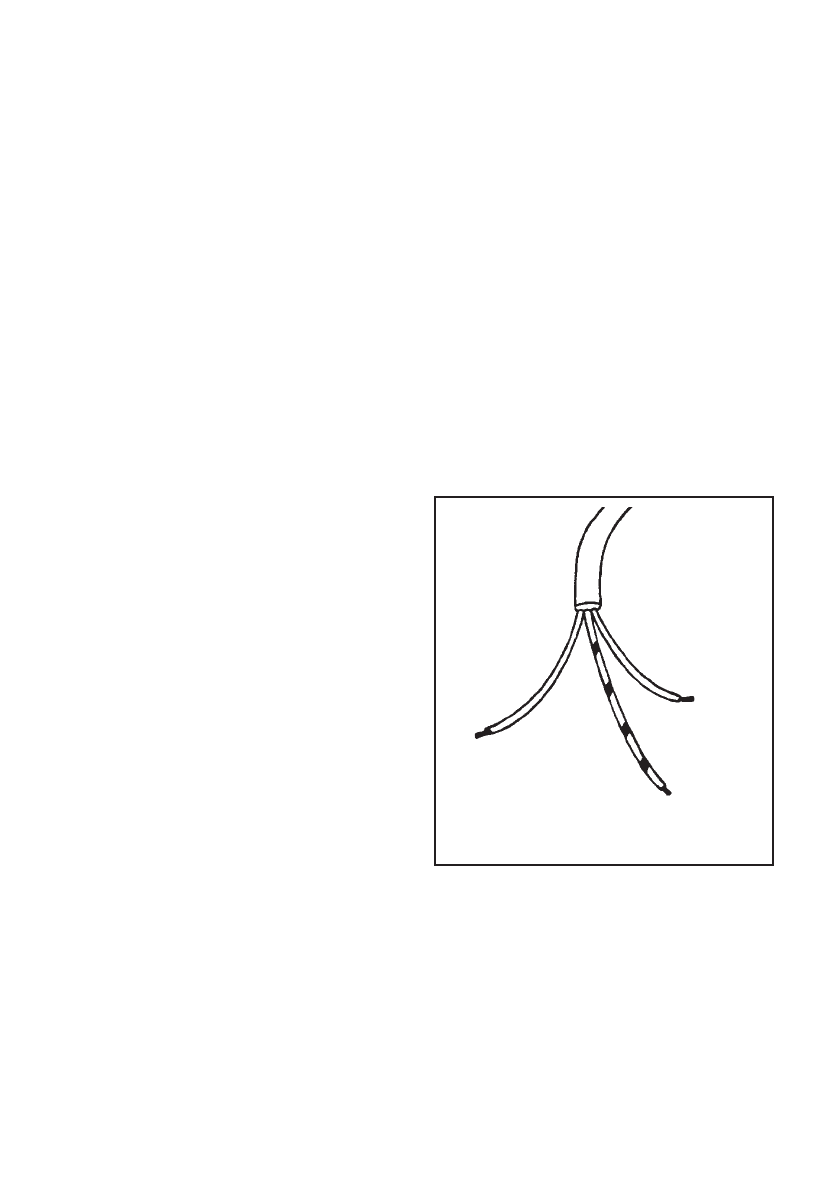

Ж е л т о - з е л е н ы й   п р о в о д   з а з е м л е н и я
должен быть на 2 см длиннее проводов
фазы и нейтрали.

П о с л е   в ы п о л н е н и я   п о д к л ю ч е н и я
п р о в е р ь т е   р а б о т у   н а г р е в а т е л ь н ы х
элементов в течение около 3 минут,
ч т о б ы   у б е д и т ь с я   в   п р а в и л ь н о с т и   и х
функционирования.

Изготовитель снимает с себя всякую
о т в е т с т в е н н о с т ь   в   с л у ч а е
н е с о б л ю д е н и я   с т а н д а р т н ы х   м е р
безопасности.

Заземление

(желто-зеленый)

Фаза

Нейтральный

провод
