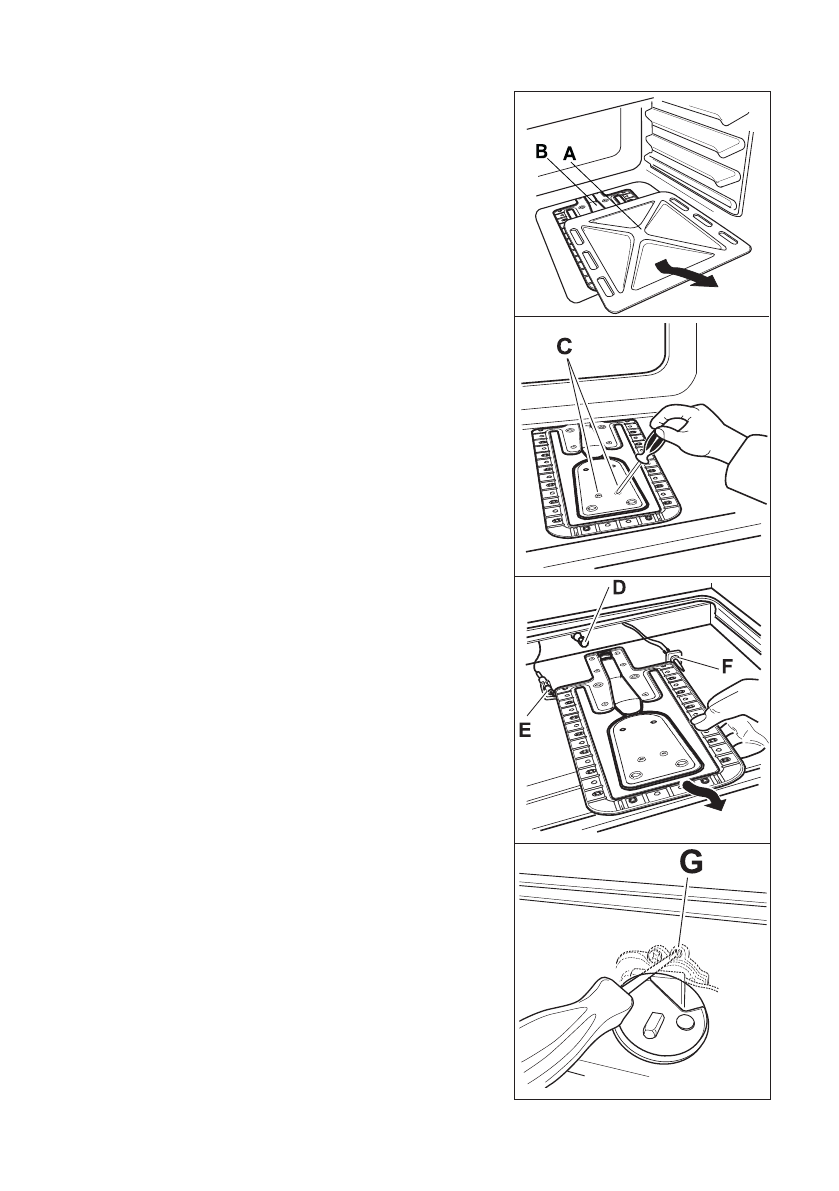

Замена форсунки горелки

духового шкафа

Для того чтобы заменить форсунку горелки

д у х о в о г о   ш к а ф а ,   в ы п о л н и т е   с л е д у ю щ и е
действия:

1.

Снимите нижнюю панель камеры духового
шкафа

(“A”)

;

2.

Отвинтите два винта

 (“C”)

 фиксирующие

горелку

3.

Осторожно сдвиньте горелку с кронштейна
форсунки

(“D”)

 и медленно сместите ее

влево, не натягивая провода, ведущие к
свече розжига

(“E”)

 и термопаре

(“F”)

;

4.

С помощью торцевого ключа на 7 мм
отвинтите и извлеките форсунку горелки

(“D”)

, после чего замените ее форсункой

с о о т в е т с т ву ю щ е го   т и п а   ( с м .   та бл и ц у
“Параметры газовых горелок”);

5.

Выполните сборку горелки, повторив
вышеприведенную последовательность
действий в обратном порядке.

6.

З а м е н и т е   т а бл и ч к у   с   п а р а м е т р а м и
газоснабжения, расположенную рядом с
га з о р а с п р ед е л и т е л ь н ы м   у з л о м ,   н а
табличку, соответствующую новому типу
используемого газа (поставляется вместе
с комплектом форсунок).

Р е г у л и р о в к а   м и н и м а л ь н о й
подачи газа горелки духового
шкафа

П о с л е   у с т а н о в к и   д у х о в о г о   ш к а ф а   н а

максимальную температуру при закрытой
дверце примерно на 10 минут, поверните
ручку управления на минимум. Для доступа
к винту обводного клапана термостата

(“G”)

и регулировки минимальной подачи газа
действуйте следующим образом:

1.

С н и м и т е   р у ч к у   у п р а в л е н и я   г а з о в о й
г о р е л к о й   и   э л е к т р и ч е с к и м   г р и л е м
духового шкафа.

2.

С помощью тонкой отвертки отрегулируйте
положение винта обводного клапана,
расположенного по центру стержня ручки
г а з о в о г о   к р а н а   ( с м .   р и с у н о к ) .   П р и
переналадке прибора с природного газа
