28
A
Б
В
Б

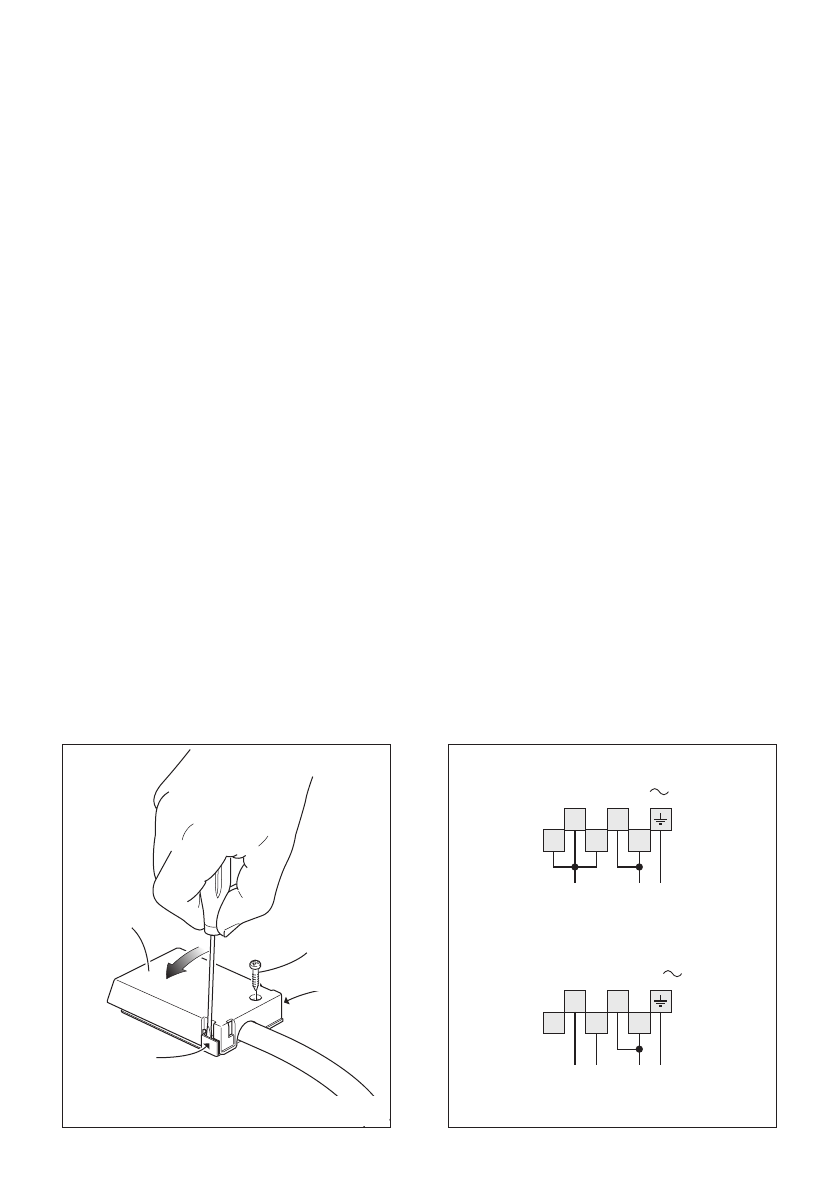

Рис. 5.1
ПОДСОЕДИНЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
При подсоединении питающего кабеля необходимо учитывать следующие указания:
• При подсоединении питающего кабеля необходимо учитывать следующие указания:
• Отвинтите винт
А
от щитка с зажимами, расположенного в нижней части плиты (Рис. 5.1).
• Разомкните два зажима
Б
и вскройте крышку
В
.
• Отвинтите винт
Г
и полностью откройте кабельный зажим
Д
.
• Установите U-образные винты
Е
на щитке с зажимами (Рис. 5.3 - 5.4), как показано на
схеме Рис. 5.2.
• Подсоедините провода фазы и заземления к щитку с зажимами
Ж
, как показано на схеме
Рис. 5.2.
• Натяните питающий кабель и зафиксируйте его кабельным зажимом
Д
(затянув винт
Г
).
• Закройте крышку
В
щитка с зажимами
Ж
и зафиксируйте ее винтом
А
.
СЕЧЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
Типа H05VV-F, H05V2V2-F, H05RR-F
220-240 В ~ 3х2,5 мм
2
(**)
380-415 В 2N ~ 4 х 2,5 мм
2
(**)
(**) Соединение с настенным распределительным шкафом.
– Действует коэффициент разновременности нагрузки.
– Коэффициент разновременности нагрузки может быть применим в отношении общей
нагрузки кухонной плиты только квалифицированным специалистом.
PE
1
2
3
4
5
N (L
2
)
L
1
220-240 B
PE
1
2
3
4
5
380-415 B 2N
N
L
1
L
2
Рис. 5.2
