30

Модели с наклоняющимся гри

-

лем и  скользящими полочками

–  Установите  скользящие  полочки  на  стен

-

ках  духового  шкафа  с  помощью  2  винтов

(Рис. 10.6).

–  В  случае  оснащения  моделей  каталити

-

ческими  панелями  вставьте  данные  пане

-

ли «

А

» стрелочкой вверх (Рис. 10.6).

–  Установите полочку и противень на сколь

-

зящих полочках (Рис. 10.7).

Демонтаж  осуществляется  следующим

образом:
–  Отвинтите  крепежные  винты,  выдвинь

-

те  скользящие  полочки  и  каталитические

прокладки  (при  наличии)  на  стенке  духо

-

вого шкафа, как показано на Рис. 10.6.

  Гриль крепится на задней стенке духового

шкафа  на  шарнирах,  которые  позволяют

отводить  его  вниз  для  облегчения  про

-

цесса  чистки  верхней  панели  духового

шкафа (Рис. 10.5).

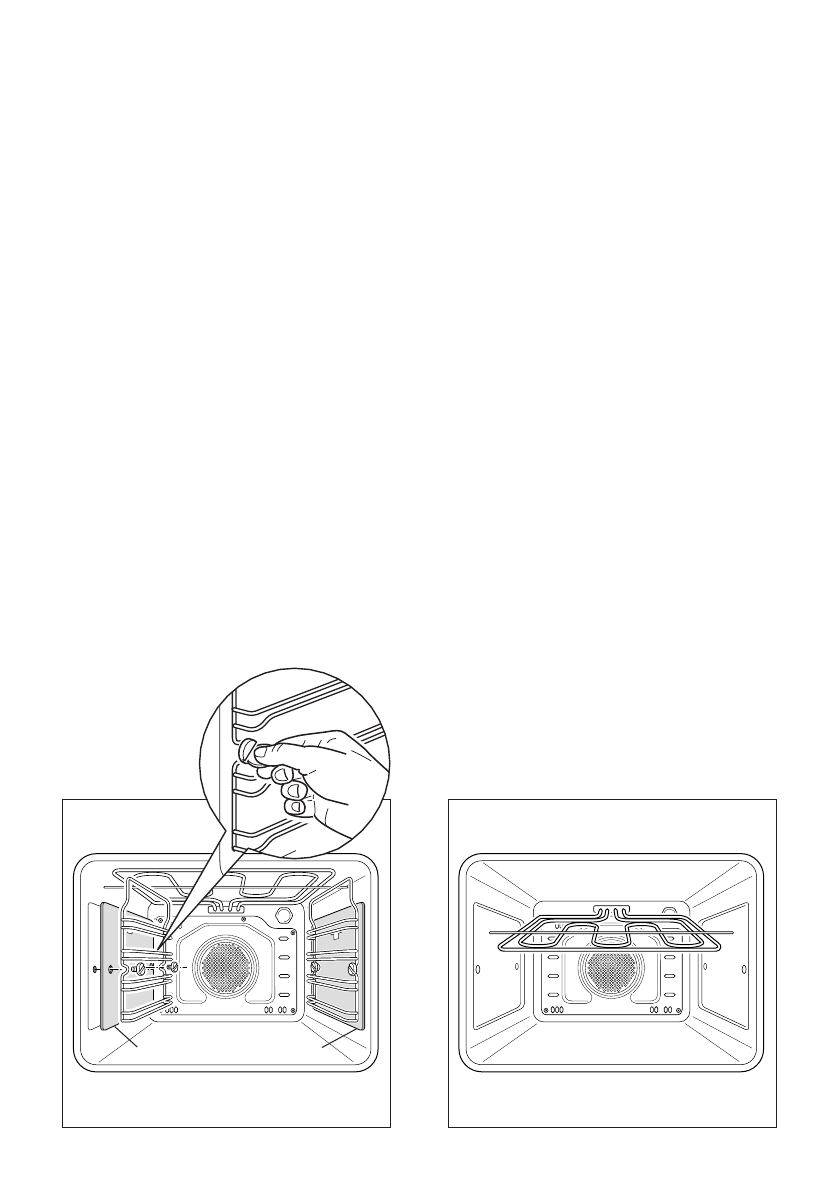

Рис. 10.5

Модели с наклоняющимся гри

-

лем и проволочными решетка

-

ми-держателями

–  Установите  проволочные  решетки-держа

-

тели  на  стенках  духового  шкафа  с  помо

-

щью 2 винтов (Рис. 10.4).

–  В  случае  оснащения  моделей  каталити

-

ческими  панелями  вставьте  данные  пане

-

ли «

А

» стрелочкой вверх (Рис. 10.4).

–  Задвиньте полочку и противень по направ

-

ляющим (Рис. 10.3).

–  Решетка-держатель  устанавливается  так,

чтобы  предохранительная  защелка,  пре

-

дотвращающая  случайное  выпадение,

была повернута внутрь духового шкафа.

–  Демонтаж  осуществляется  следующим

образом:

–  Отвинтите  крепежные  винты,  выдвиньте

решетки-держатели и каталитические про

-

кладки  (при  наличии)  на  стенке  духового

шкафа, как показано на Рис. 10.4.

–  Гриль крепится на задней стенке духового

шкафа  на  шарнирах,  которые  позволяют

отводить  его  вниз  для  облегчения  про

-

цесса  чистки  верхней  панели  духового

шкафа (Рис. 10.5).

Рис. 10.4

A

A
