Варочная Поверхность С 4 Электрическими Варочными Зонами
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Для соединения гибкого сетевого шнура с варочной поверхностью необходимо выполнить следу-
ющие операции:
✓
Переверните варочную поверхность.
✓

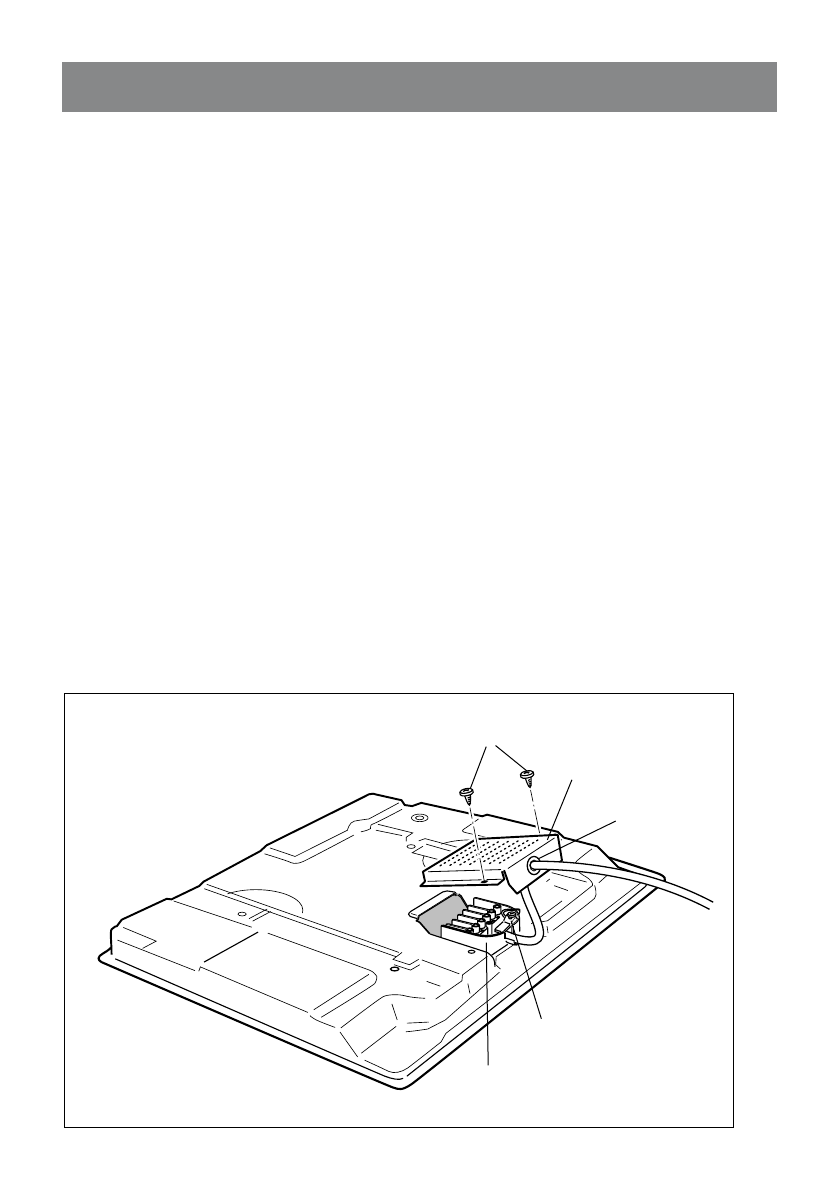

Выкрутите винты «А» и снимите крышку коробки с контактами «Б» (Рис.6.2).
✓
Вставьте соединительные планки «В» в коробку с контактами «Г» (Рис. 6.3), как показано на
схеме Рис. 6.4.
✓
Разожмите кабельный хомут «Д» (Рис. 6.2).
✓
Вставьте гибкий сетевой шнур требуемого сечения и типа (см. информацию в соответству-
ющей главе) через отверстие «Е» в крышке «Б» и подключите провода сети и заземления к
соответствующим контактам в коробке «Г», как показано на схеме (Рис. 6.4).
✓
Натяните гибкий сетевой шнур и закрепите его с помощью зажима «Д».
✓
Установите крышку «Б» на прежнее место, одновременно натягивая шнур.
