24

Вид климатического исполнения УХЛ4 по ГОСТ 15150.
Плита  относится  к  приборам  класса  1  –  свободная

установка.

Размещение  плиты  между  мебелью  показано  на

рис. 1.

П л и т а   м о ж е т   в с т р а и в а т ь с я   т о л ь к о   д о   в ы с о т ы

рабочей поверхности мебели, т.е. около 850 мм от пола.

П р и л е г а ю щ и е   п л о с к о с т и   м е б е л и   д о л ж н ы   б ы т ь

термостойкими,  способными  выдержать  температуру
100

0

С.

Расстояние  от  мебели  до  боковых  стенок  плиты

должно быть не менее 20 мм.

Р а с с т о я н и е   о т   р е ш е т к и   п л и т ы   д о   в ы т я ж н о г о

устройства  должно  быть  650-700  мм  (см.  инструкцию  к
вытяжному устройству).

Минимальное  расстояние  от  плиты  до  кухонной

м е б е л и ,   с д е л а н н о й   и з   л е г к о   в о с п л а м е н я ю щ и х с я
материалов не менее 700 мм.

Плиту  следует  устанавливать  на  твердом  и  ровном

полу без использования подставок.

Перед  эксплуатацией  плиту  нужно  выровнять  в  горизонтальной  плоскости.  Для

этого служат регулировочные ножки.

Для дополнительной безопасности, чтобы плита не опрокинулась, ее необходимо

закрепить  к  полу  помещения  предохранительным  кронштейном  (входит  в  комплект
поставки для плит без противовеса).

Порядок установки кронштейна:
–  установить  плиту  на  рабочее  место,  отметить  на  полу  линию  по  передней

стенке плиты и габариты по ширине, как показано на рис. 2;

–  отставить  плиту  в  сторону,  разметить  и  точно  провести  среднюю  ось,  на  кото-

рой отложить размер 377 мм.;

– по кронштейну сделать отметку на полу под крепежное отверстие;
–  если  пол  деревянный,  просверлить  отверстие  диаметром  3  мм.  В  осталь-

ных  случаях  крепление  осуществлять  с  помощью  винта  самонарезного  и  дюбеля
соответствующего диаметра (в комплект поставки не входит);

– установить и закрепить кронштейн винтом;
– поставить плиту на место, задвинув ее до упора.

Подсоединение плиты к газовой магистрали

ВНИМАНИЕ!
 П е р е д   п о д к л ю ч е н и е м   п р о в е р ьт е   с о о т в е т с т в и е   м е с т н ы х   у с л о в и й

подключения (вид газа и давление газа) настройке прибора.

 Параметры  настройки  прибора  приведены  в  свидетельстве  о  приемке

настоящего  руководства  и  в  маркировке  на  табличке,  расположенной  на
передней стенке духовки.

 П л и т а   д о л ж н а   п о д к л ю ч а т ь с я   т о л ь к о   с п е ц и а л и с т о м ,   и м е ю щ и м

соответствующие полномочия.

 И с п о л ь з у й т е   г а з о в ы е   ш л а н г и ,   т р у б ы ,   п р о к л а д к и   и   д р .   д е т а л и ,

соответствующие национальному стандарту.

Для  подключения  к  газовой  магистрали  плита  имеет  резьбу  G1/2``  .  Уплотни-

тельные  прокладки  не  входят  в  комплект  поставки  и  приобретаются  потребителем
самостоятельно.

Уплотнители могут подключаться только один раз.
Если  плита  имеет  устройство  автоматического  контроля  пламени  горелок  стола

или  духовки  при  подсоединении  необходимо  установить  фильтр  (входит  в  комплект
поставки), как указано на рис. 3, 4.

При  подключении  плиты  к  баллону  со  сжиженным  газом,  отрегулируйте  его

давление в соответствии с действующими нормами техники безопасности.

Внимание!
Д л я   б е з о п а с н о й   р а б о т ы   о б о р у д о в а н и я   у б е д и т е с ь ,   ч т о   д а в л е н и е

газа  и  настройка  плиты  соответствуют  данным,  указанным  в  таблице  1
«Характеристики горелок и сопел».

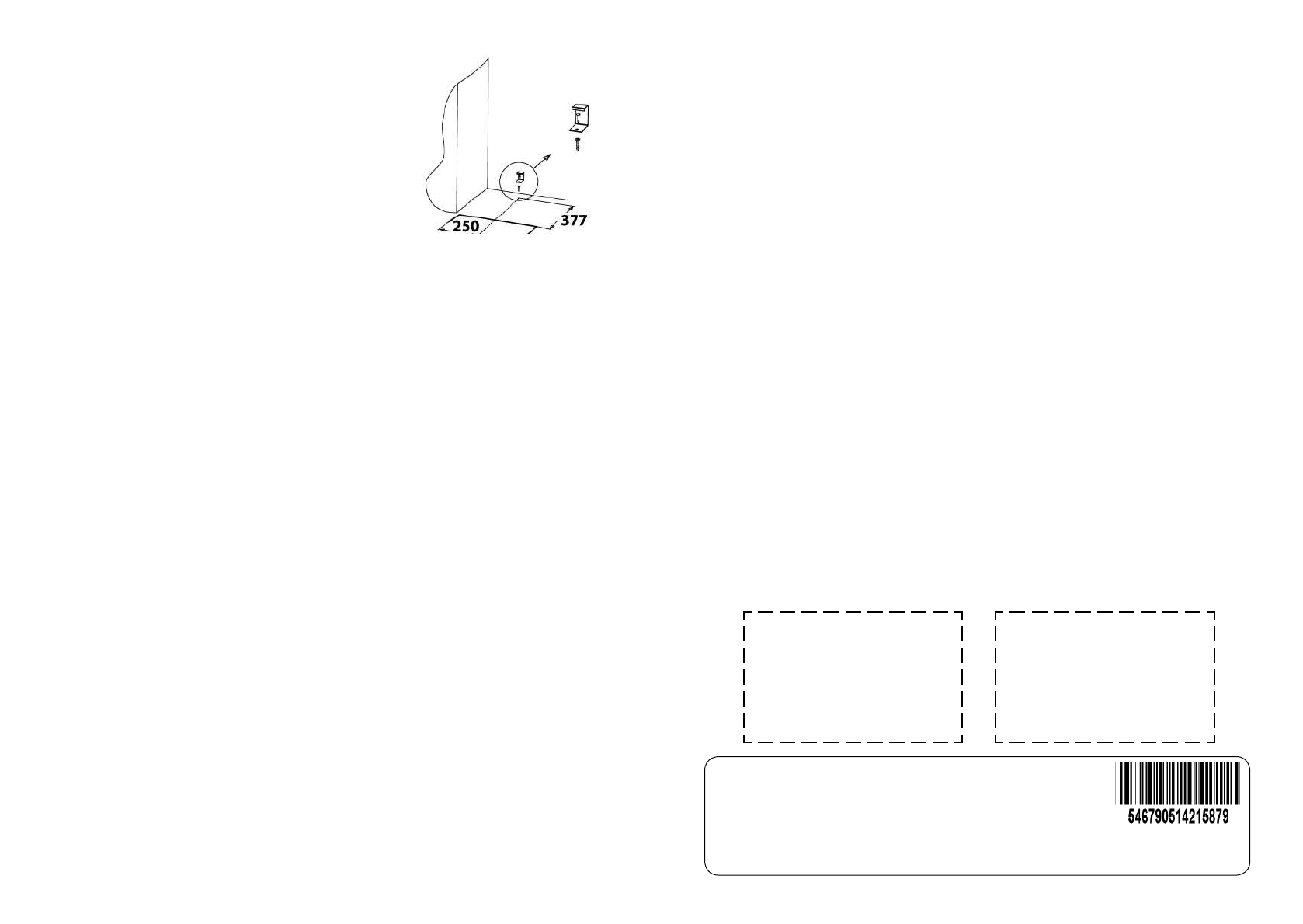

Рис.2 Разметка пола для

установки предохрани-

тельного кронштейна

17

* Розшифровка штрих-кода.

Напис збоку - модель плити і виконання.

Перші  п’ять  цифр  -  номер  виробу  по  заводському  до-

віднику,  наступні  дві  цифри  -  місяць  випуску,  потім  дві

цифри - рік випуску. Останні шість цифр - серійний номер

плити.

1201-05

МАСА

- дата продажу, штамп торгівельної організації і підпис продавця;
- наявність штрих-коду;
-  дата  установки,  назва,  штамп  підприємства-установника  і  підпис  установника

(майстра);

- тиск газу в мережі.
Відсутність відмітки у свідоцтві про установку плити є порушенням вимог по екс-

плуатації цього приладу.

Завод-виробник  не  несе  відповідальність  за  ушкодження,  викликані  невідповід-

ністю параметрів живлячих мереж параметрам плити, обумовленим в керівництві по
експлуатації.

Гарантійні  зобов`язання  не  поширюються  на  плити,  що  піддалися  переробці  або

переобладнанню  і  не  відповідні  до  конструкторській  документації  виробника,  а  так
само, якщо плита має сліди ремонту, виконаного споживачем або третьою особою.

Завод-виробник  залишає  за  собою  право  невиконання  гарантійних  зобов`язань,

у разі недотримання правил установки виробу.

Гарантія не діє, якщо видалений, змінений або не розбірливий серійний номер.
Гарантійні  зобов`язання  не  поширюються  на  плити  з  ушкодженнями,  викликани-

ми стихійними лихами (пожежа, блискавка, повінь і так далі).

Гарантія не поширюється на лампу освітлення.
Претензії  від  споживачів  приймає  безпосередньо  завод-виробник     ПАО  «Грета»,

який  знаходиться  за  адресою:  84205,  Україна,  м.  Дружківка,  Донецькій  обл.,  вул.
Чайковського, 1, а також сервісні центри.

Сервісні центри (місце розташування і назва див. «Перелік гарантійних сервісних

центрів»)  уповноважені  виробником  на  гарантійний  і  наступні  ремонти,  а  також  тех-
нічне обслуговування продукції.

Гарантійний  ремонт  виконується  персоналом  уповноваженої  сервісної  служби.

Представник  сервісної  служби,  виконуючий  ремонт,  зобов`язаний  заповнити  від-
ривний талон (який вилучається) і корінець до нього.

З питань експлуатації і ремонту техніки GRETA ви можете подзвонити на телефон

«гарячої лінії» :

UA

 Гаряча лінія   0-800-21-00-20,

RU

 Гаряча лінія    8-800-555-18-17.

СВІДОЦТВО ПРО ПРИЙМАННЯ

Плита  газова  побутова  двопальникова,  відповідає  ДСТУ  2204-  93(для  реалізації

по Україні), ГОСТ Р 50696- 2006 (для реалізації по Росії) визнана придатною для екс-
плуатації. Плита відрегульована на використання природного газу.

_____________________________________________________________________


штамп ОТК

(відп. за приймання)

Приклад:

Плита  газова  побутова  двопальникова,  мод.  1201  виконання  05,

номер  плити  по  заводському  довіднику  -  54679,  виготовлена  в  травні  (05)  2014

року (14), серійний номер - 215879.
