17

100.00.0.000 РЭ

-

ГР

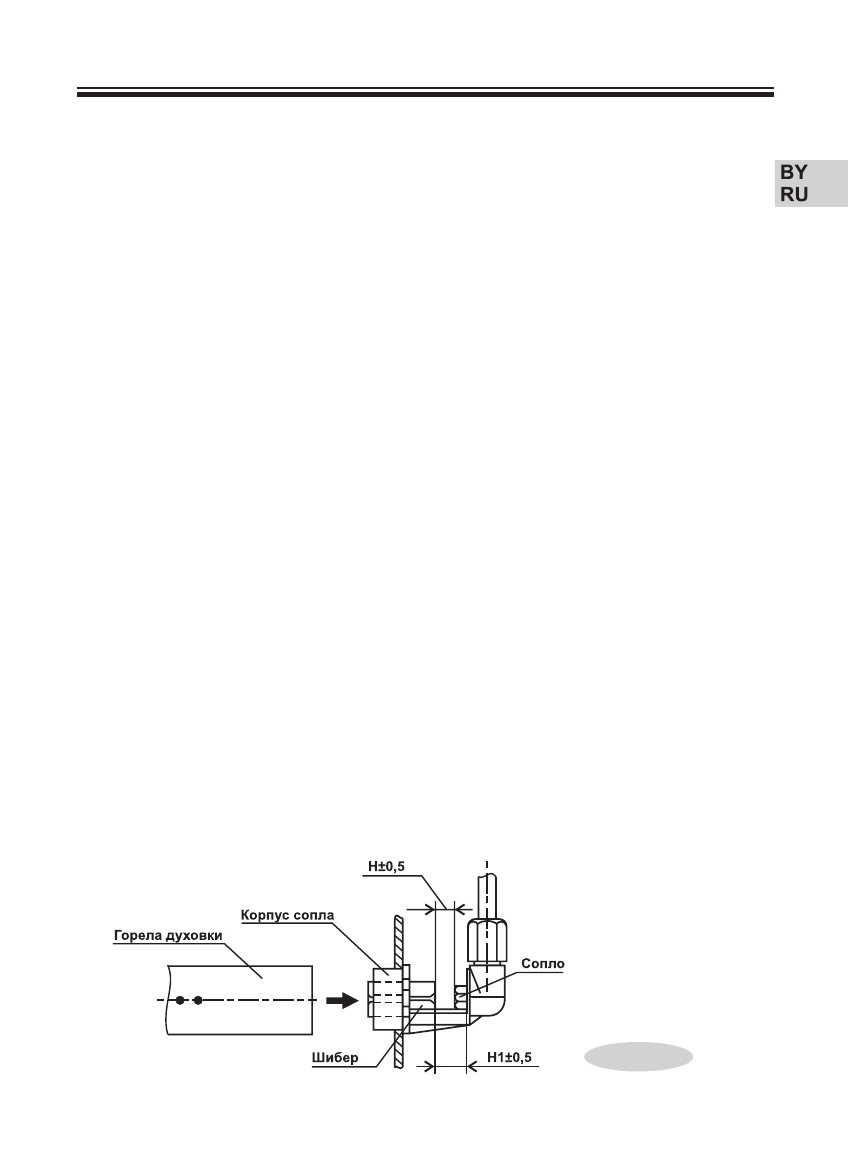

Регулировка шибера горелки духовки (рис. 7)



В зависимости от вида и давления газа установить зазор Н (Н

1

) согласно

таблице 4.



если при включении горелки духовки на максимальное пламя наблюда-

ется напряженное горение и происходит отрыв пламени (явление, когда

в  газовую  смесь  поступает  много  воздуха),  необходимо  регулировкой

зазора  добиться  нормального  горения  (без  отрыва  и  проскока  языков

пламени).

Рис. 7

Замена сопла горелки духовки и регулировка шибера горелки

духовки

–

Положить плиту на заднюю стенку.

–

Демонтировать дно плиты и поддон духовки.

–

Вывернуть винт крепления горелки.

–

Снять горелку духовки, чтобы обеспечить доступ к соплу.

–

Торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло.

–

Отрегулировать шибер горелки духовки (см.ниже).

–

Сборку плиты произвести в обратной последовательности.

Регулировка винта малого расхода (ВМР) крана

с безопасностью горелоки духовки.



При переводе плиты на другой вид газа (давление) после замены сопла

горелки духовки необходимо отрегулировать ВмР.  Для этого необходимо

перевести ручку крана в положение «малое пламя», снять ручку и ворот-

ник  и  отверткой,  вращая  ВмР,  добиться  минимального,  но  устойчивого

пламени горелки (длина пламени должна составлять 4…6 мм).



Правильность настройки проверяется быстрым поворотом ручки крана из

положения «максимальное пламя» в положение «малое пламя». Пламя

при этом не должно гаснуть.

  После настройки опломбировать положение ВмР нанесением слоя эмали

Нц-132 ГОСТ6631-74.
