7.3 РЕКОмЕНДАцИИ РЕмОНТНым СлУЖБАм

Регулировка для различного давления газа

Если  произведена  регулировка  на  использование  газа

другого давления, мастер обязан сделать отметку в талоне

установки гарантийной карты.

М а с те р   о бяз а н   пр о ве р ит ь   ге р мет ич о с т ь   пр иб о р а   в

с о о т в ет с т в и и   с   т е х н о л о г и ч е с к и м и   и н с т р у к ц и я м и

газоснабжающей организации.

Для работы на другом виде (давлении)  газа надо заменить

сопла  горелок  и  винты  малого  расхода  (ВМР)  в  кранах

и  терморегуляторе.  сопла  и  ВМР  имеют  обозначение  и

устанавливаются согласно таблице 3.

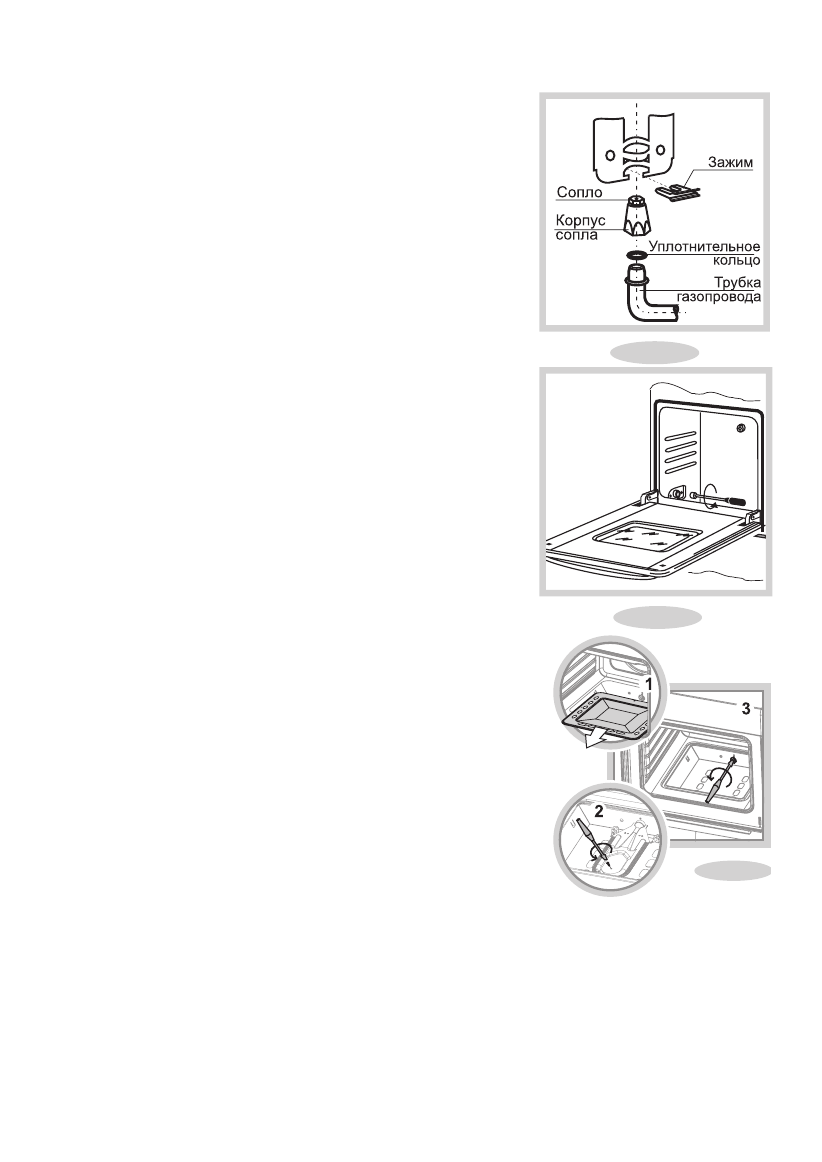

соединение  и  сборка  газопровода  с  корпусом  горелки

стола показаны на рис. 13

Замена сопла горелки стола

Для замены сопла в горелке “Gefest 4” (рис. 13):

-

снять решетку и горелки.

-

Отвернуть крепежные винты и поднять стол.

-

сжать и достать зажим, затем снять корпус сопла с

трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

с б о р к у   п р о и з в е с т и   в   о б р а т н о й   п о с л е д о -

вательности.

ВАЖНо!

УПЛОТНИТЕЛЬНОЕ  КОЛЬЦО  ПРИ  сбОРКЕ  с

ГАЗОПРОВОДОМ  ДОЛЖНО  НАХОДИТЬся  В  КОРПУсЕ

сОПЛА.

Для замены сопла в горелке Sabaf, Somipress,

Gefest 5 необходимо:

-  снять решетку

-  снять с горелки шляпку со смесителем

-  торцевым  гаечным  ключом  (S=7мм,  для  Gefest  5  S=8мм)

выкрутить и заменить сопло

-  сборку произвести в обратной последовательности.

Замена сопла горелки духовки (рис. 14)

-  Выдвинуть дно духовки.
-  Вывернуть винт крепления горелки.
-  снять  горелку  с  корпуса,  чтобы  обеспечить  доступ  к

соплу.

-  Торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-  сборку произвести в обратной последовательности.

Замена сопла горелки духовки (рис.15)

-  снять дно духовки.

-  вывернуть винт крепления горелки.

-  снять горелку с корпуса

-  торцевым гаечным ключом (S = 8 мм) выкрутить и заменить

сопло.

-  сборку произвести в обратной последовательности.

-  сборку произвести в обратной последовательности.

16

1200.00.0.000Д РЭ

Рис.13

Рис.14

Рис.15
