14

1200.00.0.000Э РЭ

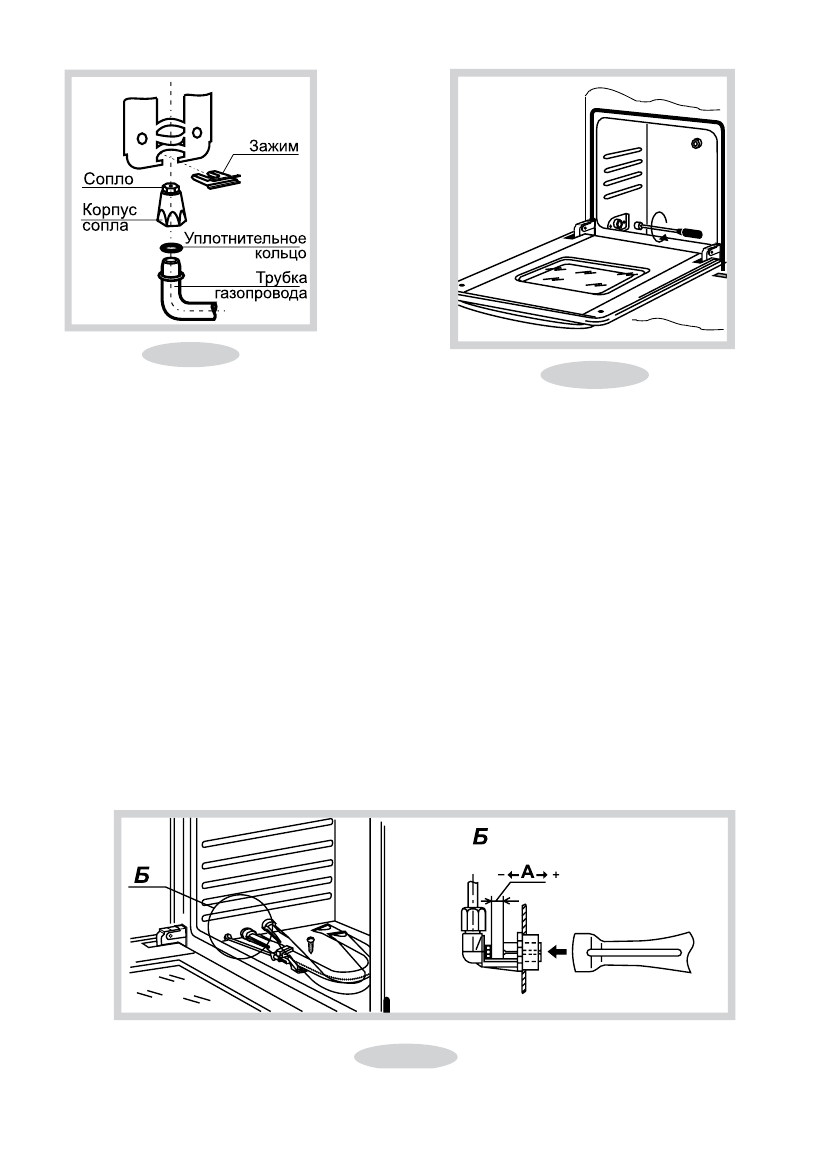

З а м е н а   с о п л а   го р е л к и   д у хов к и

(рис.11)

-  Выдвинуть дно духовки.
-  Вывернуть винт крепления горелки.
-  Снять горелку с корпуса, чтобы обеспечить доступ к соплу.
-  Торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло.
-  Сборку произвести в обратной последовательности.

Рис.10

Рис.11

Замена винтов малого расхода в кранах горелок стола

При  переводе  плиты  на  другой  вид  газа  (давление)  необходимо  снять  ручки  кранов,

воротники  и  панель.  С  помощью  рожкового  ключа  (S=9  мм)  отвернуть  ВМР  и  заменить,

затянув ключом до упора.

Регулировка шибера горелки духовки

-  Выдвинуть дно духовки.

-  Выкрутить шуруп и достать горелку из корпуса сопла (рис. 12).

-  Отвернуть винты, снять левый уголок и боковую стенку.

-  Установить  горелку,  зажечь  и,  регулируя  зазор

А

,  добиться  нормального  горения

(уменьшение  зазора  снижает  напряженность  пламени,  увеличение  -  повышает

интенсивность).

-  Закрепить горелку и собрать все узлы в обратной последовательности.

Рис.12
