2140.00.0.000 РЭ

19



  П р и с та в и т ь   к р о н ш те й н   и   от м ет и т ь   н а   п ол у   вто р о е   к р е п еж н о е

отверстие.



Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных

случаях просверлить отверстия диаметром 8 мм, вставить дюбели.



Закрепить кронштейн шурупами.



Поставить  плиту  на  место,  задвинув  ее  до  зацепления  кронштейна  с

ножкой плиты.



    Выставить плиту регулировочными ножками по уровню (при необходимости).



  Кронштейн  может  быть  установлен  как  с  правой,  так  и  с  левой  стороны

плиты.

6.2 ПОДКЛЮчЕНИЕ

Плита имеет шнур питания с вилкой и комплектуется розеткой. Схема

электрических соединений выполнена для однофазной электрической

сети напряжением 220 - 230 В (50 Гц).

Вилка и сетевой шнур после установки прибора должны быть доступны для

обеспечения возможности отключения и не должны подвергаться нагреву.

Не допускается размещать прибор так, чтобы розетка находилась над

рабочей зоной.

Подключение должно быть выполнено согласно схеме (рис. 19).

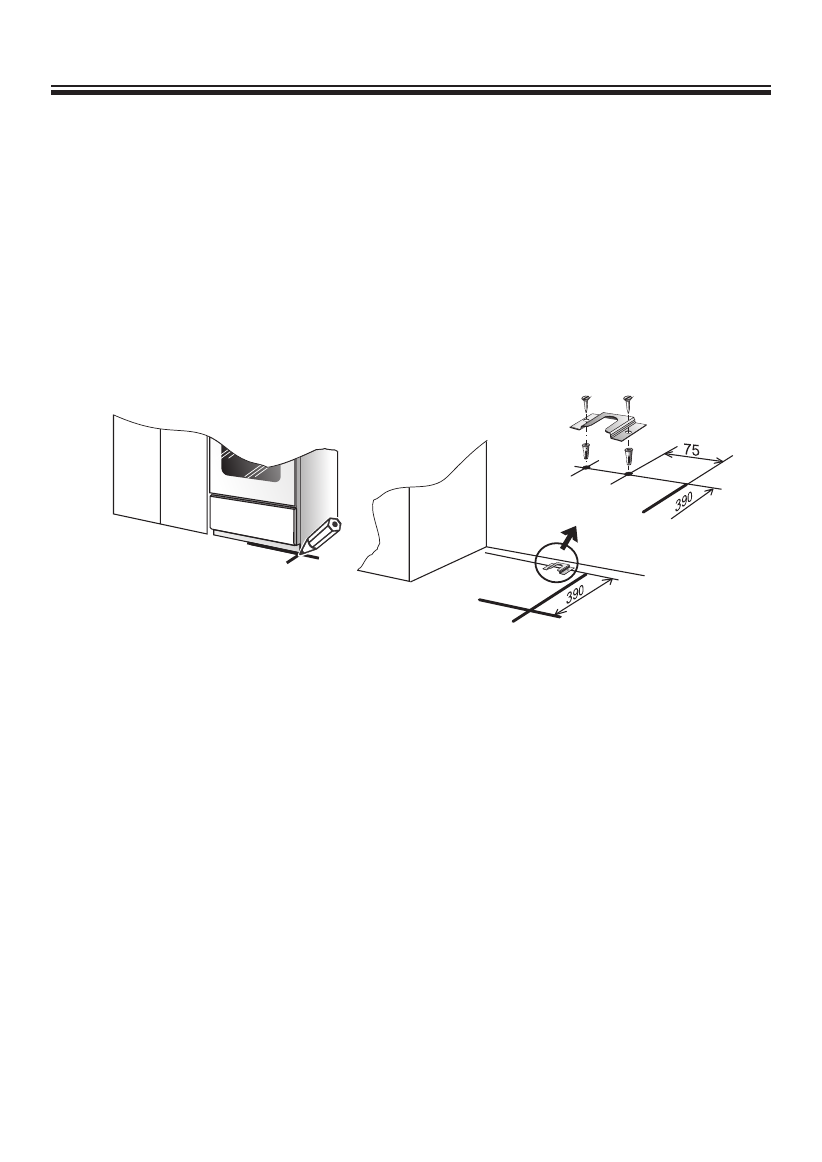

Рис. 18



В Н И М А Н И Е :

  П О Л И Э Т И Л Е Н О В У Ю   П Л Е Н К У   ( П Р И   Н А Л И Ч И И ) ,

ПРЕДОХРАНяЮЩУЮ  ДЕКОРАТИВНОЕ  ПОКРЫТИЕ  ДЕТАЛЕй,  ПЕРЕД

ИСПОЛЬЗОВАНИЕМ ПЛИТЫ НЕОБХОДИМО УДАЛИТЬ!

Средства для повышения устойчивости плиты

ДЛя  ДОПОЛНИТЕЛЬНОй  БЕЗОПАСНОСТИ,  ЧТОБЫ  ПЛИТА  НЕ  ОПРО-

КИНУЛАСЬ, В КОМПЛЕКТ ВХОДИТ ПРЕДОХРАНИТЕЛЬНЫй КРОНшТЕйН.

Порядок установки кронштейна



  Закрутить до упора регулировочные ножки в нижние планки плиты.



  Установить плиту на рабочее место, проверив, не препятствуют ли открыванию

крышки окружающие предметы. Отметить на полу линию передней стенки и

габариты по ширине передней и боковой стенок (рис. 18).



  Отставить  плиту  в  сторону  и  разметить  центр  крепежного  отверстия  в

соответствии с рисунком.
