1200.00.0.000М РЭ

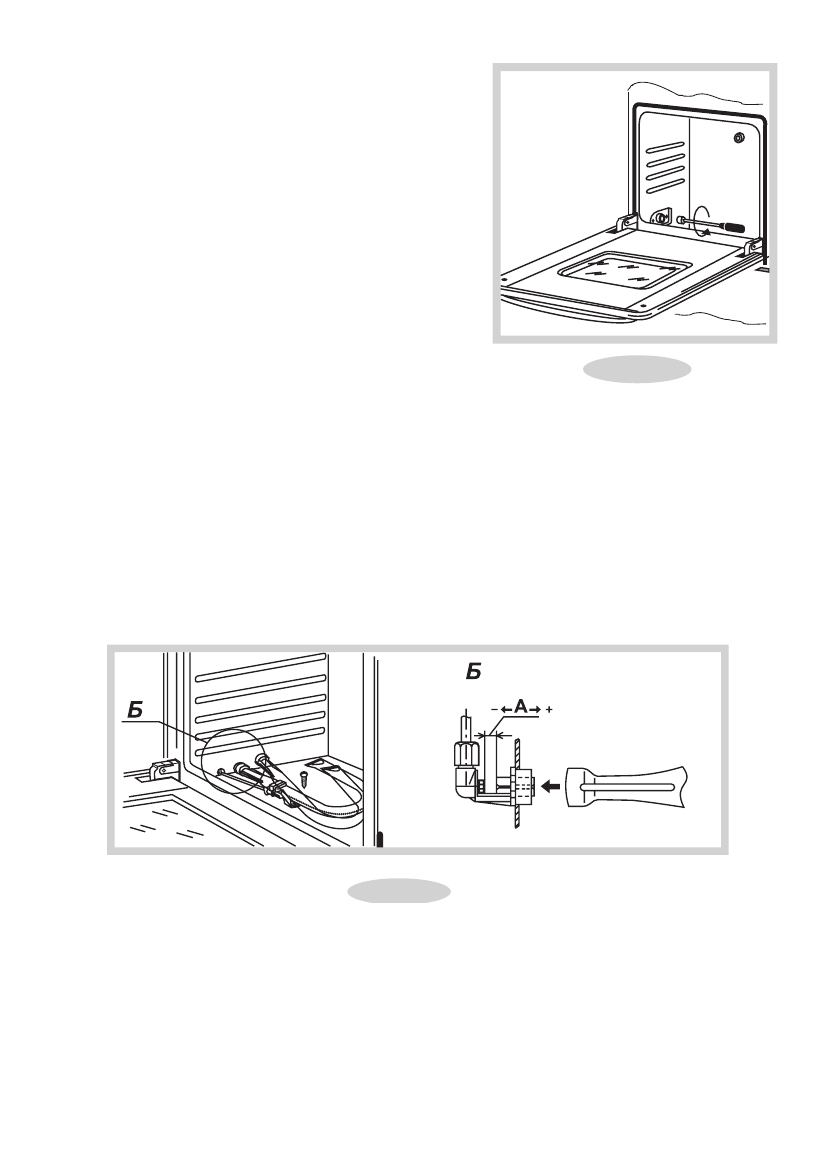

З а м е н а с о п л а го р е л к и д у хов к и
(рис.11)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной
последовательности.
Рис.11
Замена винтов малого расхода в кранах горелок стола
При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов,
воротники и панель. с помощью рожкового ключа (S=9 мм) отвернуть ВмР и заменить,
затянув ключом до упора.
Регулировка шибера горелки духовки
- Выдвинуть дно духовки.
- Выкрутить шуруп и достать горелку из корпуса сопла (рис. 12).
- Отвернуть винты, снять левый уголок и боковую стенку.
- Установить горелку, зажечь и, регулируя зазор
а
, добиться нормального горения
(уменьшение зазора снижает напряженность пламени, увеличение - повышает
интенсивность).
- Закрепить горелку и собрать все узлы в обратной последовательности.
Рис.12
Регулировка винтов малого расхода (ВМР)
кранов с безопасностью горелок стола и духовки.
При переводе плиты на другой вид газа (давление) после замены сопел горелок необходимо
отрегулировать ВмР. Для этого необходимо для кранов с безопасностью горелок стола
и духовки перевести ручку крана в положение «малое пламя», снять ручку и воротник и
отверткой, вращая ВмР, добиться минимального, но устойчивого пламени горелки (длина
пламени должна составлять 4…6 мм).
Правильность настройки проверяется быстрым поворотом ручки из пол ожения
«максимальное пламя» в положение «малое пламя». Пламя при этом не должно гаснуть.
После настройки ВмР опломбировать.
