15

1200.00.0.000 РЭ

Замена винтов малого расхода в кранах горелок стола

При  переводе  плиты  на  другой  вид  газа  (давление)  необходимо  снять  ручки  кранов,

воротники  и  панель.  с  помощью  рожкового  ключа  (S=9  мм)  отвернуть  ВМР  и  заменить,

затянув ключом до упора.

Регулировка шибера горелки духовки

-  Выдвинуть дно духовки.

-  Выкрутить шуруп и достать горелку из корпуса сопла (рис. 12).

-  Отвернуть винты, снять левый уголок и боковую стенку.

-  Установить  горелку,  зажечь  и,  регулируя  зазор

А

,  добиться  нормального  горения

(уменьшение  зазора  снижает  напряженность  пламени,  увеличение  -  повышает

интенсивность).

-  Закрепить горелку и собрать все узлы в обратной последовательности.

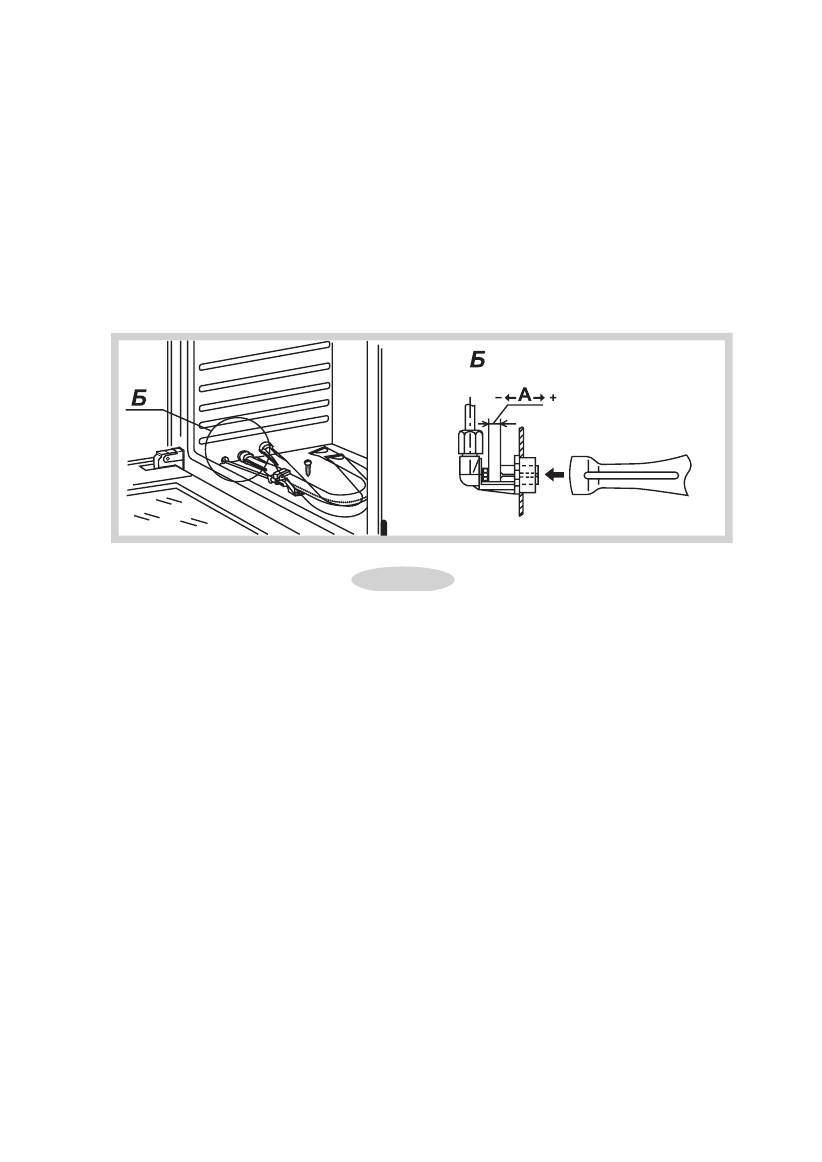

Рис.12

Регулировка винтов малого расхода (ВмР)

кранов с безопасностью горелок стола и духовки.

При переводе плиты на другой вид газа (давление) после замены сопел горелок необходимо

отрегулировать  ВМР.  Для  этого  необходимо  для  кранов  с  безопасностью  горелок  стола  и

духовки  перевести  ручку  крана  в  положение        «малое  пламя»,  снять  ручку  и  воротник  и

отверткой,  вращая  ВМР,  добиться      минимального,  но  устойчивого  пламени  горелки  (длина

пламени должна составлять 4…6 мм).

Правильность  настройки  проверяется  быстрым  поворотом  ручки  из  пол ожения

«максимальное пламя» в положение «малое пламя». Пламя при этом не должно гаснуть.
