37

6140.00.0.000 РЭ

Средства для повышения устойчивости плиты

Д Л Я   Д О П О Л Н И Т Е Л Ь Н О Й   Б Е З О П А С Н О СТ И ,   Ч ТО Б Ы   П Л И ТА   Н Е

О П РО К И Н УЛ АС Ь ,   В   КО М П Л Е К Т   ВХОД Я Т   П Р Е Д ОХ РА Н И Т Е Л Ь Н Ы Е

ДЕТАЛИ.

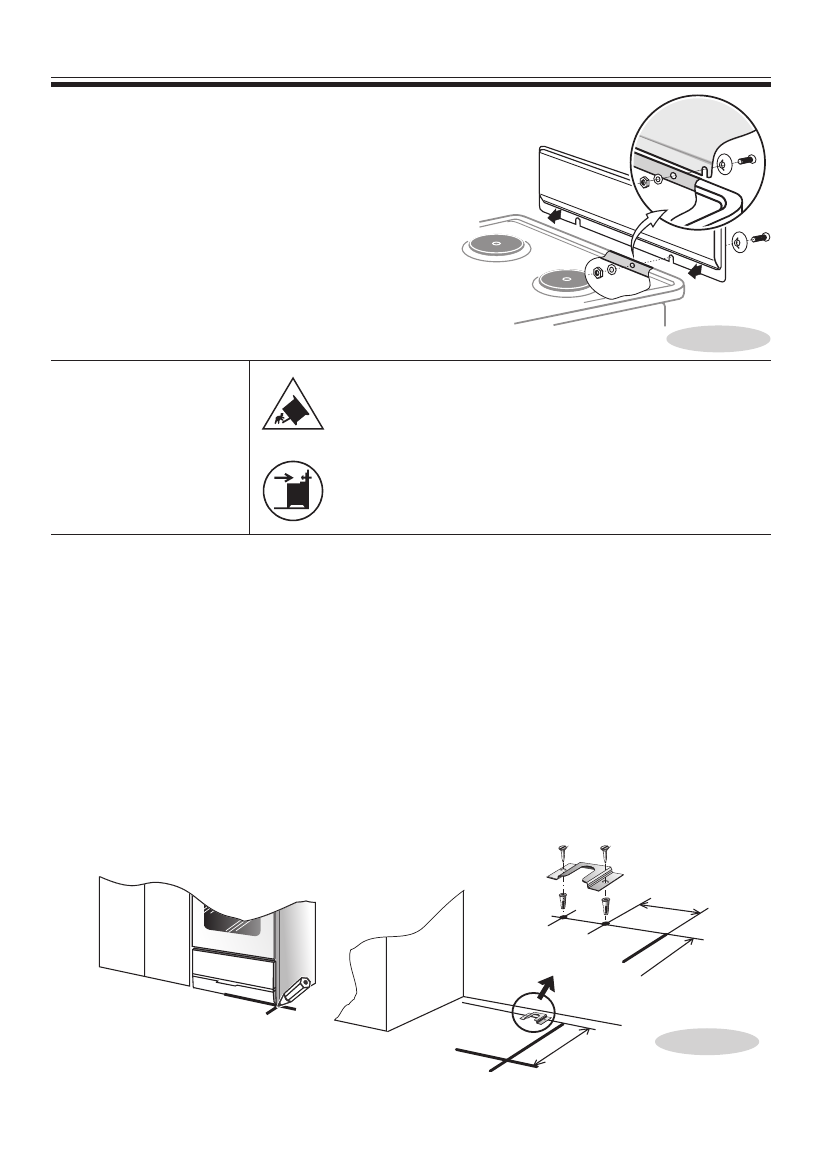

Порядок установки предохранительного кронштейна

Размеры установки предохранительного кронштейна для плит моделей 6140

и 6560 приведены на рисунке 26 (в скобках - для плит моделей 5140, 5160

и 5560).



  Закрутить до упора регулировочные ножки в нижние планки плиты.



  Установить плиту на рабочее место, проверив, не препятствуют ли открыванию

крышки окружающие предметы. Отметить на полу линию передней и боковой

стенок.



  Отставить  плиту  в  сторону  и  разметить  центр  крепежного  отверстия  в

соответствии с рисунком 26.

468 (483)

468 (483)

6 (11)

Рис. 26

В приборе

используются

символы:

-

 осторожно, возможность опрокидывания

- устройства, предотвращающие опрокидывание



ВНИМАНИЕ:

  ПОЛИЭТИЛЕНОВУЮ

П Л Е Н К У   ( П Р И   Н А Л И Ч И И ) ,

П Р Е Д О Х Р А Н Я Ю Щ У Ю

Д Е К О Р А Т И В Н О Е   П О К Р Ы Т И Е

ДЕТАЛЕЙ, ПЕРЕД ИСПОЛЬЗОВАНИЕМ

ПЛИТЫ НЕОБХОДИМО УДАЛИТЬ!



   Щиток (при наличии) закрепляется перед

установкой плиты (рис.25).

 Рис. 25
