33
6101.00.0.000 РЭ
7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Если произведена регулировка на использование газа
другого давления, мастер обязан сделать отметку в талоне
установки гарантийной карты.
М а с т е р о бя з а н п р о в е р и т ь ге р м ет и ч о с т ь п р и б о р а
в с о от ветс т в и и с тех н ол о г и ч е с к и м и и н с т ру к ц и я м и
газоснабжающей организации.
Для работы на другом виде (давлении) газа надо заменить
сопла горелок и винты малого расхода (ВМР) в кранах
и терморегуляторе. Сопла и ВМР имеют маркировку и
устанавливаются согласно таблице 2.

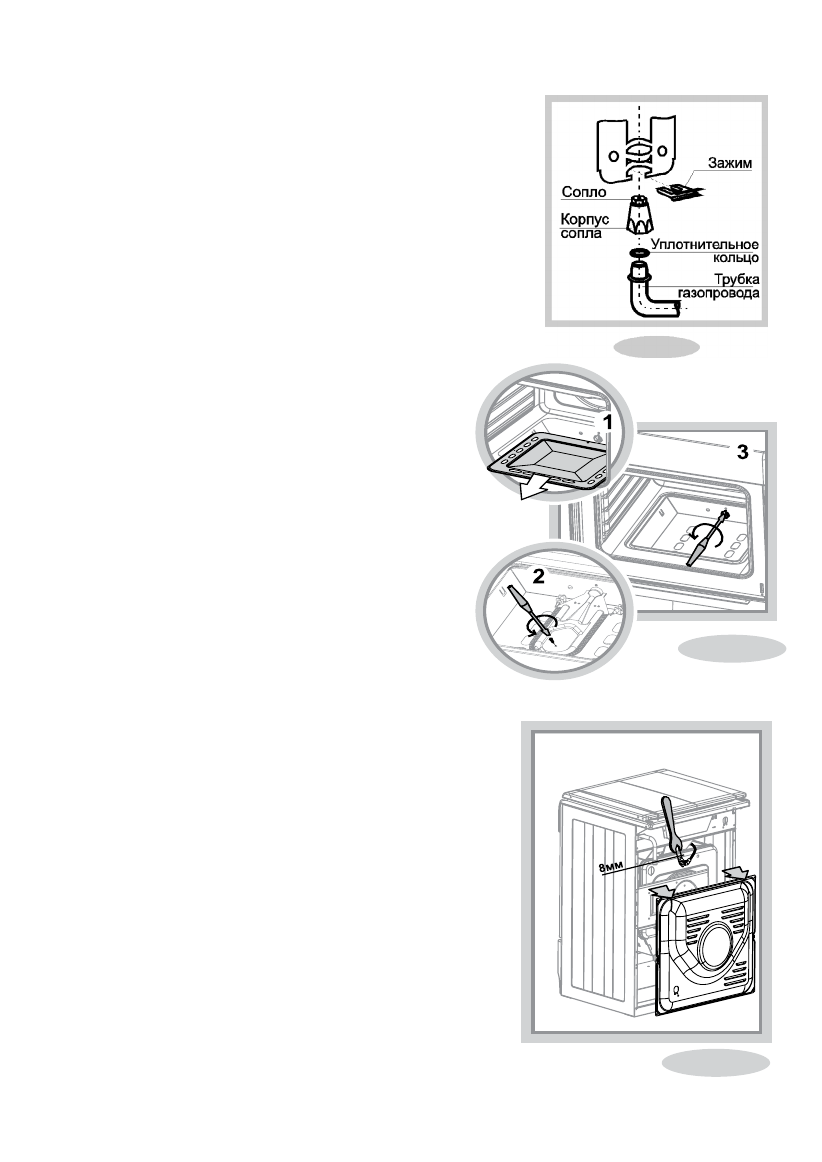

Замена сопла горелки стола
Для замены сопла в горелке “Gefest 4” (рис.21):
-
Снять решетку и горелки.
-
Отвернуть крепежные винты и поднять стол.
-
Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
-
Вывернуть сопло и заменить на новое.
-
С б о р к у п р о и з ве с т и в о б р ат н о й п о с л ед о -
вательности.
ВАЖНО!
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ С
ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬСЯ В КОРПУСЕ
СОПЛА.
Для замены сопла в горелке Sabaf, Somipress,
Gefest 5 необходимо:
-
снять решетку.
-
снять с горелки шляпку со сместителем.
-
торцевым гаечным ключом (S=7мм) выкрутить
и заменить сопло.
-
сборку произвести в обратной последо-
вательности.
Замена сопла горелки духовки (рис.22)
- снять дно духовки.
- вывернуть винт крепления горелки.
- снять горелку с корпуса.
- торцевым гаечным ключом (S = 8 мм) выкрутить и
заменить сопло.
- сборку произвести в обратной последовательности.
Замена сопла горелки гриль
Если возможен доступ к плите с обратной стороны:
- при помощи ключа выкрутить и заменить сопло
(рис.23).
Если доступ затруднен, нужно:
- вывернуть винт крепления жарочной горелки.
- снять горелку с корпуса, чтобы обеспечить доступ к
соплу.
- торцевым гаечным ключом (S = 8 мм) выкрутить и
заменить сопло.
- сборку произвести в обратной последовательности.
Регулировка винтов малого расхода
(ВМР) ТУПа и кранов с безопасностью
горелок стола и духовки.
При переводе плиты на другой вид газа
(давление) после замены сопел горелок
необходимо отрегулировать ВМР.
Рис.23
Рис.22
Рис.21
