7.3 РЕКОмЕНдАЦИИ РЕмОНТНым
СлУжБАм
Регулировка для различных давлений газа
Если произведена регулировка на использование газа другого
давления, мастер обязан сделать отметку в талоне установки
гарантийной карты.
Мастер обязан проверить герметичость прибора в соответствии
с тех н ол о г и ч е с к и м и и н с т ру к ц и я м и газо с н а бж а ю ще й
организации.
Для работы на другом виде (давлении) газа надо заменить
сопла горелок и винты малого расхода (ВМР) в кранах
и терморегуляторе. Сопла и ВМР имеют маркировку и
устанавливаются согласно таблице 1.
Замена сопла горелки стола
Для замены сопла в горелке “Gefest 4” (рис.17):
-
Снять решетку и горелки.
-
Отвернуть крепежные винты и поднять стол.
-
Сжать и достать зажим, затем снять корпус сопла с трубы газопровода.
-
Вывернуть сопло и заменить на новое.
-
Сборку произвести в обратной последовательности.
ВА Ж Н О !
У П Л О Т Н И Т Е Л Ь Н О Е КОЛ Ь цО П Р И С бО Р К Е С
ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬСя В КОРПУСЕ СОПЛА.
Для замены сопла в горелке Sabaf, Somipress,
Gefest 5 необходимо:
- снять решетку
- снять с горелки шляпку со смесителем
- торцевым гаечным ключом (S=7мм, для Gefest 5 S=8мм)
выкрутить и заменить сопло
- сборку произвести в обратной последовательности.
Замена сопла горелки духовки (рис.18)
- снять дно духовки.
- вывернуть винт крепления горелки.
- снять горелку с корпуса
- торцевым гаечным ключом (S = 8 мм) выкрутить и заменить
сопло.
- сборку произвести в обратной последовательности.
Замена сопла горелки гриль
Если возможен доступ к плите с обратной стороны:
- при помощи ключа выкрутить и заменить сопло (рис.19)
Если доступ затруднен, нужно:
- вывернуть винт крепления жарочной горелки.
- снять горелку с корпуса, чтобы обеспечить доступ к соплу.
- торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной последовательности.
Регулировка винтов малого расхода (ВмР) ТУПа и
кранов с безопасностью горелок стола и духовки.
При переводе плиты на другой вид газа (давление) после
замены сопел горелок необходимо отрегулировать ВМР.
Для этого необходимо зажечь горелку, перевести ручку
крана в положение «малое пламя», снять ручки, воротники,
панель и отверткой, вращая ВМР, добиться минимального, но
устойчивого пламени горелки (длина пламени должна составлять
4…6 мм). Правильность настройки проверяется быстрым
поворотом ручки крана из положения «максимальное пламя» в
положение «малое пламя». Пламя при этом не должно гаснуть.
Замена винтов малого расхода (ВмР) в обычных кранах горелок стола.
При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов, воротники и панель.
С помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до упора.
22
6100.00.0.000 РЭ

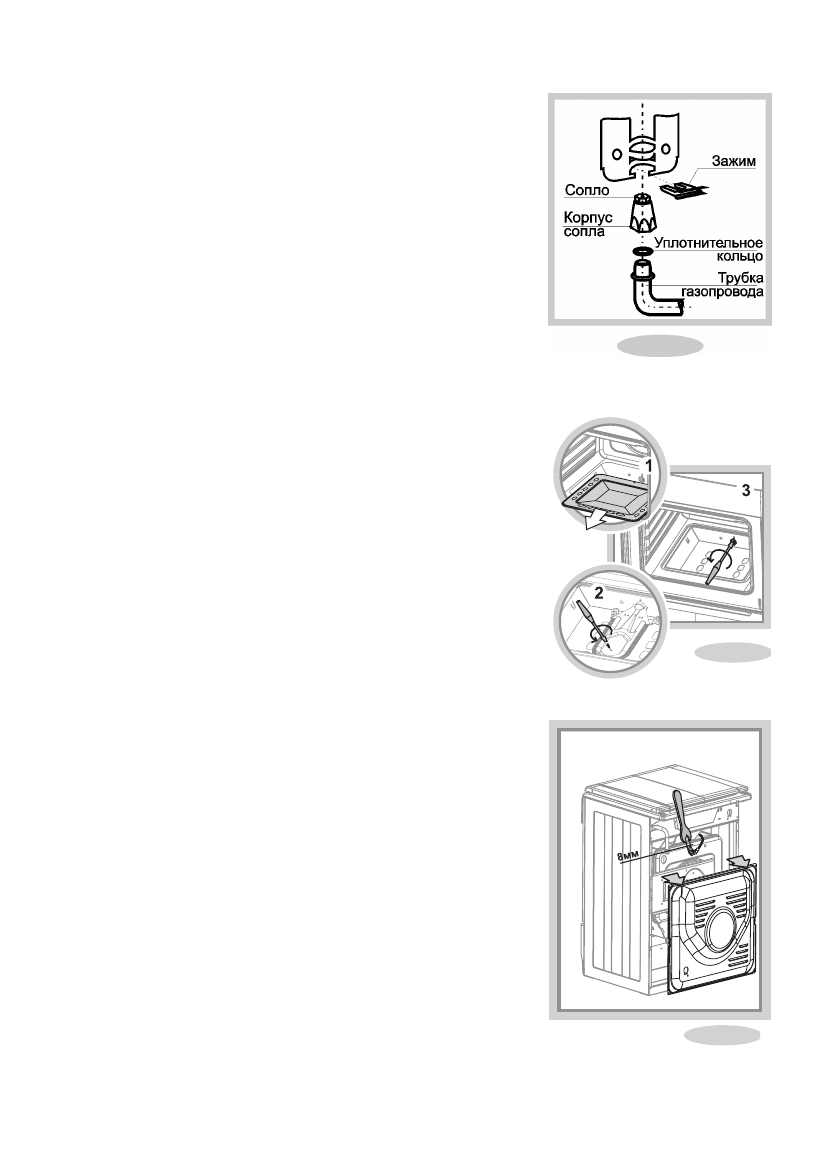

Рис.19
Рис.18
Рис.17
