Замена сопла горелки стола

Для замены сопла в горелке “Gefest” (рис.10):

-

снять решетку и горелки.

-

Отвернуть крепежные винты и поднять стол.

-

сжать и достать зажим, затем снять корпус сопла

с трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

с б о р к у   п р о и з в е с т и   в   о б р а т н о й   п о с л е д о -

вательности.

ВАЖНО!

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ сбОРКЕ

с   ГАЗО П РО ВОД О М   Д ОЛ Ж Н О   Н А ХОД И Т Ьс я   В

КОРПУсЕ сОПЛА.

Замена сопла горелки духовки (рис.11)

-  Выдвинуть дно духовки.

-  Вывернуть винт крепления горелки.

-  снять горелку с корпуса, чтобы обеспечить доступ

к соплу.

-  Торцевым гаечным ключом (S = 8 мм) выкрутить и

заменить сопло.

-  с б о р к у   п р о и з в е с т и   в   о б р а т н о й

последовательности.

7.3 РЕКОмЕНДАцИИ РЕмОНТНым СлУЖБАм

Регулировка для различного давления газа

Если произведена регулировка на использование газа

другого  давления,  мастер  обязан  сделать  отметку  в

талоне установки гарантийной карты.

Мастер  обязан  проверить  герметичость  прибора

в  соответствии  с  технологическими  инструкциями

газоснабжающей организации.
Для  работы  на  другом  виде  (давлении)    газа  надо

заменить сопла горелок и винты малого расхода (ВМР)

в  кранах  и  терморегуляторе.  сопла  и  ВМР  имеют

обозначение и устанавливаются согласно таблице 3.
соединение и сборка газопровода с корпусом горелки

стола показаны на рис. 10

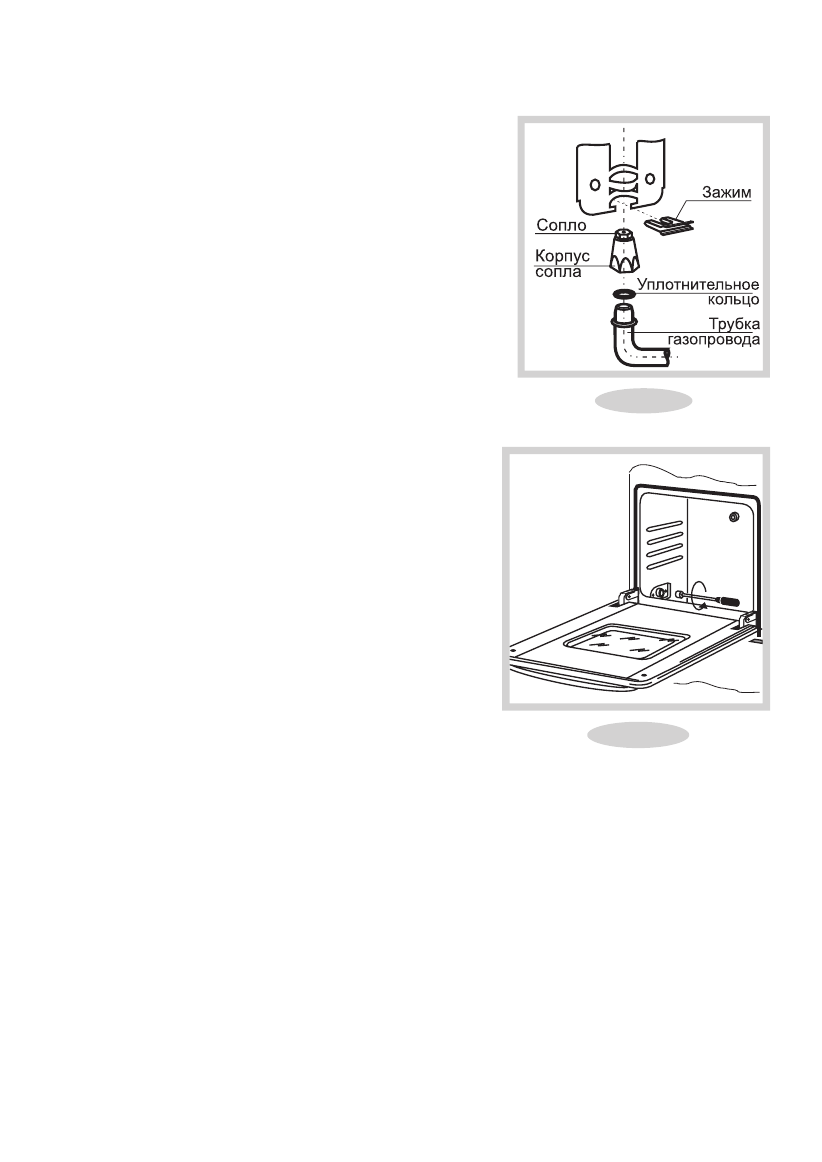

Рис.10

Рис.11
