10

332243.031

ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ МАГИСТРАЛИ

ПЕРЕВОД  НА  ДРУГОЙ  ТИП  ГАЗА

Духовка

:

- горелка основная;                       2,5                     1,22                 1,3         0,8
- горелка жарочная (гриль).          2,0                      1,1                  1,22       0,72

Тип

 горелки

Мощ-
ность

 горелки,

кВт

Диаметр  инжектора, мм

Горелки плоскости готовки:

- пониженной мощности (A);
- нормальной мощности (SR);
- повышенной мощности (R).

1,0
1,7

5

3,0

0,54
0,68
0,9

для природного

газа

для сжи-

женного

 газа

0,72
0,98
1,17

0,85
1,1
1,45

2000Па

1300Па 2900Па

0,77
0,97
1,29

0,72
0,97
1,15

“S 2AE”

“D”

“

S

т”

“S”

0,7

2

0,97
1,

3

-  шланг  не  должен  касаться  режущих  предметов,  острых  углов,  подвижных

предметов, которые могут сдавить шланг;

-  шланг  должен  быть  расположен  таким  образом,  чтобы  можно  было  легко

произвести проверку его состояния по всей длине;

- поврежденным шлангом пользоваться категорически запрещается.

Внимание!

По  завершению  подсоединения  проверить  герметичность  мест

соединений  при помощи мыльного  раствора, но не спичкой или другим огнем.

Внимание!

Перевод плиты на другой тип газа или на другое давление газа

д о л ж е н   о с у щ е с т в л я т ь с я   т о л ь к о   к в а л и ф и ц и р о в а н н ы м   п е р с о н а л о м
специализированных  организаций,  имеющих  лицензию  на  право  установки  и
обслуживания газовых плит.

При переводе плит необходимо выполнить следующее:
- заменить инжекторы  в соответствии с таблицей;
- провести регулировку воздушного зазора основной горелки духовки;
- выставить “малое пламя” на горелках плоскости готовки и основной горелке.

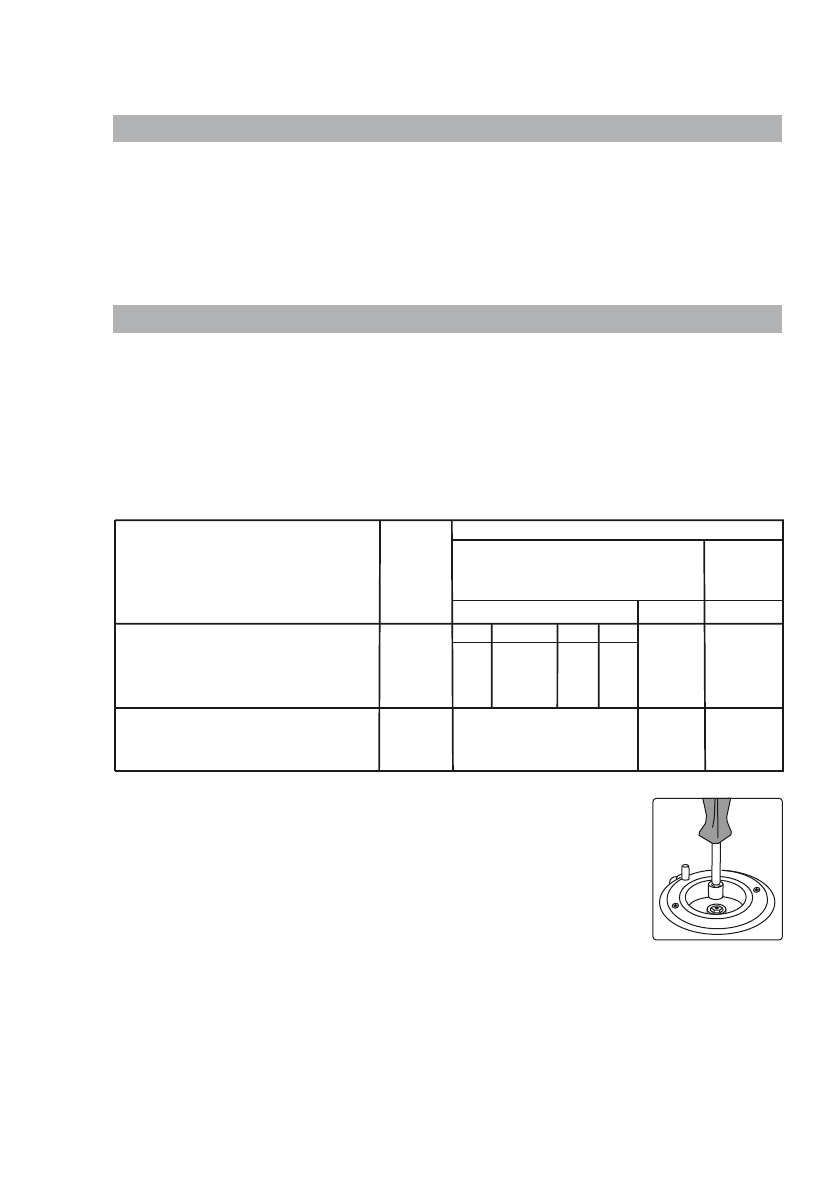

Замена  инжекторов  в  горелках  плоскости  готовки

  производится

следующим образом:

-  снять  решетку  плоскости  готовки,  крышку  и

отделитель пламени горелки;

- торцевым ключом 7 мм вывернуть инжектор и

заменить его новым в соответствии с таблицей;

- собрать детали в обратном порядке.

Замена  инжекторов    горелок  духовки  и  регулировка  воздушного

зазора основной  горелки  духовки

  производится следующим образом:

- открыть дверь духовки;
- снять дно духовки;
- отвернуть винты крепления горелок;
- выдвинуть горелки на 80 - 100 мм, обеспечив доступ к инжекторам;
-  вывернуть  инжекторы  и  заменить  их  на  инжекторы  из  комплекта

принадлежностей;
