ЭКОНОМИЯ

ЭЛЕКТРОЭНЕРГИИ

Уважаемый покупатель!

В   плитах   с   целью   исключения   возможности   перегрузки   электрической

сети,   одна   электроконфорка   (левая   ближняя)   при   включении

жарочного

электрошкафа  отключается

.

ПОДКЛЮЧЕНИЕ  К  ЭЛЕКТРИЧЕСКОЙ  СЕТИ

ВНИМАНИЕ!

 Подключение

плиты

к

электросети

должен

производить

только

  квалифицированный  персонал

специализированных  организаций,    уполномоченных    на
право  установки  и  обслуживания  электрических  плит  в
соответствии с действующими нормами.

Вследствие  неправильного  подключения  плита  может

повредиться   - в таком случае покупатель теряет право на
гарантийное обслуживание.

Плита имеет подводящий шнур питания номинальным поперечным сечением

2

жил не менее  2,50 мм

.

Применяемые  вилка  и  розетка  должны  выдерживать  ток  32  А  при  рабочем

напряжении 220 В.

ВНИМАНИЕ!

Подключение должно быть выполнено с соблюдением поляр-

ности и цветности проводов.

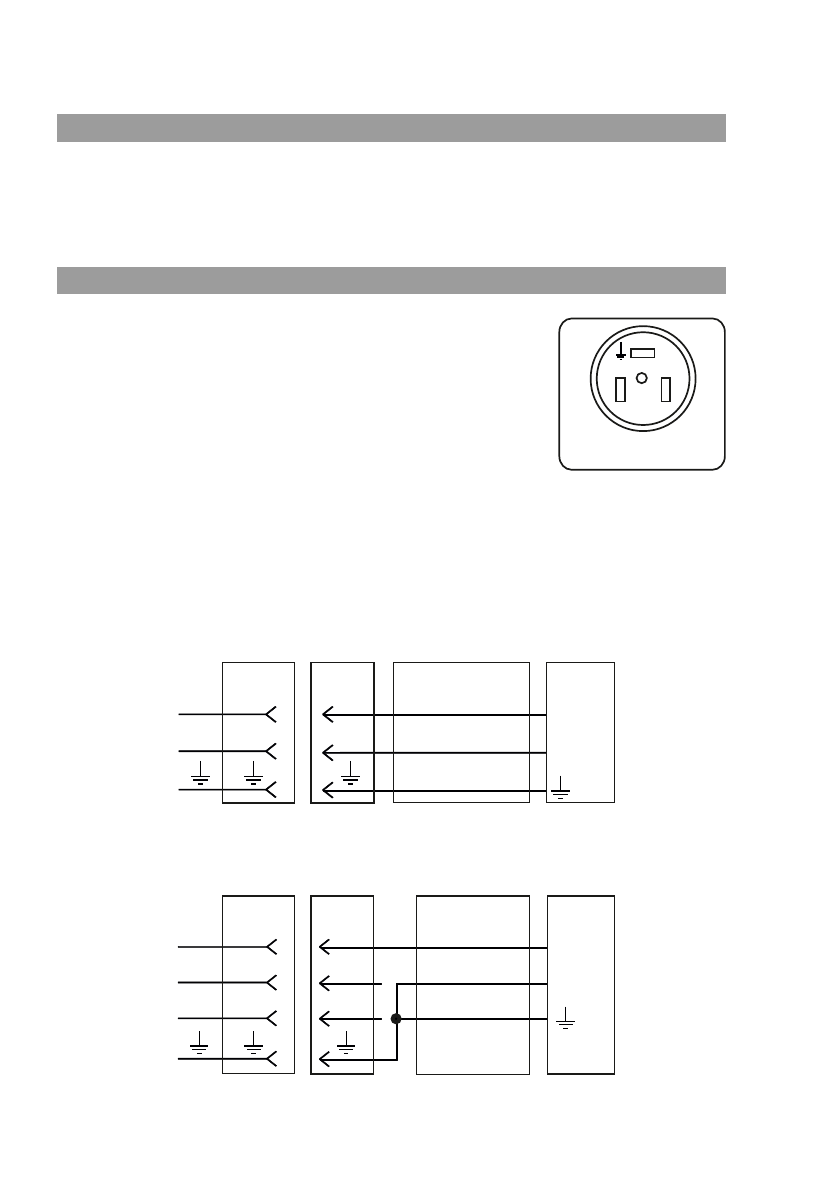

Схема подключения плиты к однофазной  электрической сети

переменного тока напряжением 220 В частотой 50 Гц

Схема подключения плиты к трехфазной  электрической сети

переменного тока напряжением 380 В

Условная маркировка

контактов розетки

1

2

N

L

Розетка

Вилка

Желто-зеленый

Желто-зеленый

Шнур питания

Плита

B

C

A

1

1

2

3

3

2

Розетка

Вилка

Шнур питания

Плита

N

N

L

L

1

1

2

2
