ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ МАГИСТРАЛИ

ПЕРЕВОД НА ДРУГОЙ ТИП ГАЗА

10

- длина шланга не должна превышать 1500 мм;
- шланг должен иметь защитную металлическую оболочку;
- шланг не должен проходить в зоне горячего воздуха дымохода   и   касаться

задней  стенки  плиты;

-  шланг  не  должен  перекручиваться  или  быть  сильно  натянут,  а  также  не

должен иметь резких сгибов;

-  шланг  не  должен  касаться  режущих  предметов,  острых  углов,  подвижных

предметов, которые могут сдавить шланг;

-  шланг  должен  быть  расположен  таким  образом,  чтобы  можно  было  легко

произвести проверку его состояния по всей длине;

- поврежденным шлангом пользоваться категорически запрещается.

Внимание!

По  завершению  подсоединения  проверить  герметичность  мест

соединений  при помощи мыльного  раствора, но не спичкой или другим огнем.

Внимание!

Перевод плиты на другой тип газа или на другое давление газа

должен  осуществляться  только  квалифицированным  персоналом  специализи-
рованных организаций, имеющих лицензию на право установки и обслуживания
газовых плит.

При переводе плит необходимо выполнить следующее:
- заменить инжекторы  в соответствии с таблицей;
- провести регулировку воздушного зазора основной горелки духовки;
- выставить “малое пламя” на горелках плоскости готовки и основной горелке.

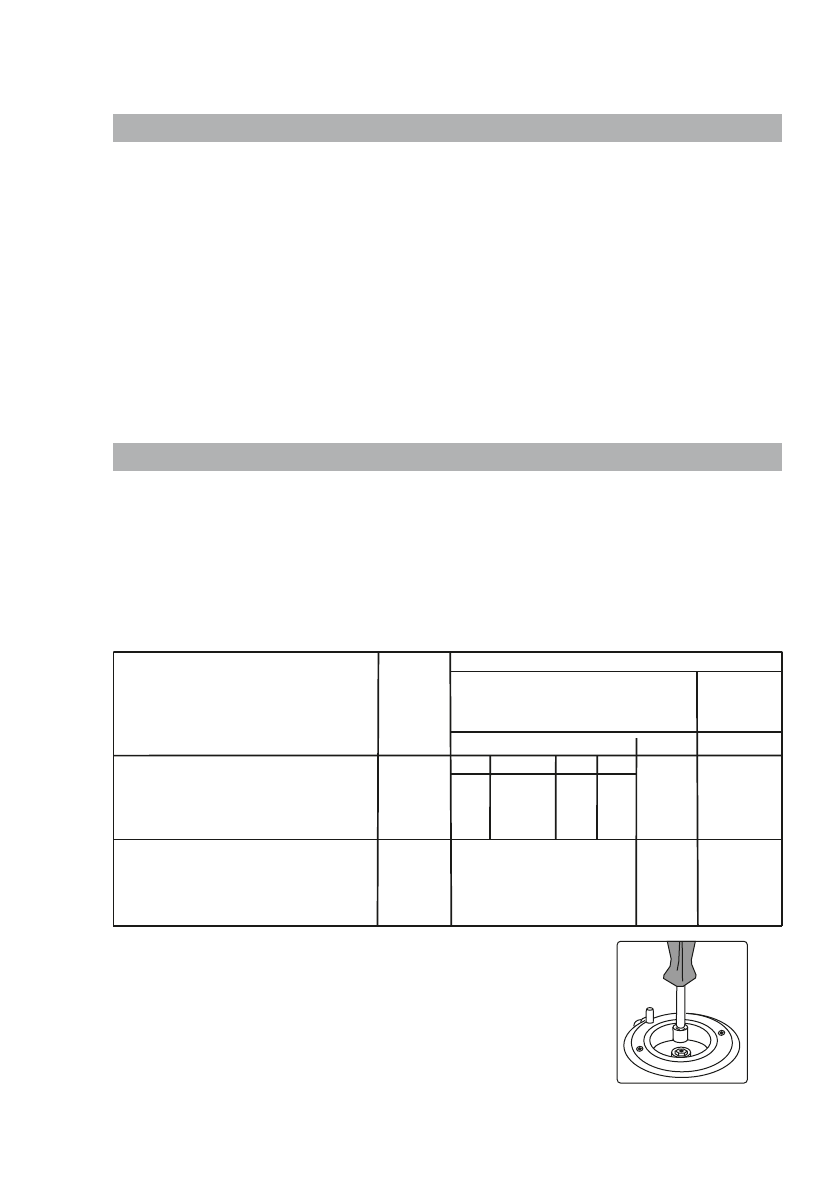

Замена  инжекторов  в  горелках  плоскости

готовки

 производится следующим образом:

-  снять  решетку  плоскости  готовки,  крышку  и

отделитель пламени горелки;

- торцевым ключом 7 мм вывернуть инжектор и

заменить его новым в соответствии с таблицей;

- собрать детали в обратном порядке.

Духовка

:

- горелка основная;                       2,5                 1,22/0,92             1,3     0,78/
                                                                                                                    0,75/0,68
- горелка жарочная (гриль).          1,5                      1,2                  1,22   0,62

Тип

 горелки

Мощ-
ность

 горелки,

кВт

Диаметр  инжектора, мм

Горелки плоскости готовки:

- пониженной мощности (A);
- нормальной мощности (SR);
- повышенной мощности (R).

1,0
1,7

5

3,0

0,54/0,50
0,68
0,9

для природного

газа

для сжи-

женного

 газа

0,72
0,98
1,17

0,85
1,1
1,45

2000Па

1300Па 2900Па

0,77
0,97
1,29

0,72
0,97
1,15

“S 2AE”

“D”

“

S

т”

“S”

0,7

2

0,97
1,

3

332243.034-40
