Руководство по эксплуатации GM441 00 000-03 РЭ U

RU

3

плиты поддерживать ее за верхнюю часть духовки, при приоткрытой дверце духовки.

■ Установку щитка на плиты моделей GM441 001, GM441 101 (Щиток
находится внутри плиты под нижней горелкой. Выемку щитка произво-
дить со стороны бетонного основания. Щиток устанавливается в пазы,
расположенные за рабочим столом плиты, в направлении, указанном
стрелками (рис.1).
■ Перед эксплуатацией установите плиту горизонтально.

4. ПОДСОЕДИНЕНИЕ

Подключение газа возможно с помощью как жесткой, так и гибкой подводки.
Перед подключением проверить, соответствуют ли условия подключения (вид газа и
давление газа) настройкам плиты. Параметры настроек плиты приведены в табличке,
расположенной на задней поверхности плиты.

■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для
газа установить газовый фильтр. Газовый фильтр находится в пакете с комплектующими.

4.1. ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ

■ Перед подключением убедитесь, что давление газа в сети соответ-
ствует указанному на табличке плиты.
■ Подсоединение плиты к газовому стояку или баллону следует про-
водить в соответствии с местными стандартами.
■ Жесткое подсоединение к газовому стояку (рис. 2) производится c
помощью переходной муфты (в комплект поставки не входит).

4.2. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИ-
ТЕЛЬНОГО РУКАВА

■ При подсоединении с помощью гибкого присоединительного рукава
должны быть соблюдены следующие требования:
-  выбранный  гибкий  присоединительный  рукав  должен  иметь  сер-
тификат  соответствия  и  документ,  указывающий  дату  изготовления,
срок службы и замены;
-  гибкий  присоединительный  рукав  должен  быть  доступен  для  осмо-
тра по всей длине;
- гибкий присоединительный рукав не должен проходить в зоне горя-
чего воздуха дымохода и касаться задней стенки плиты (рис. 4);
-  гибкий  присоединительный  рукав  не  должен  ничем  пережиматься,
иметь перегибы и испытывать растягивающие усилия;
-  если  гибкий  присоединительный  рукав  имеет  повреждения,  он  должен  заменяться  целиком,
ремонт недопустим.

ПОМНИТЕ! Запрещено проверять герметичность соединений и искать утечки газа с
помощью спичек и другого открытого огня.

ПОМНИТЕ!

После  установки  плиты  на  место  обязательно  проверьте  положение

гибкого  шланга  подвода  газа  и  шнура  питания  (рис.  4).  Они  не  должны  проходить
над дымоходом и касаться задней стенки плиты. Во время работы духовки там воз-
никает высокая температура, которая может их повредить.

ПОМНИТЕ!

После  подсоединения  плиты  убедитесь  в  том,  что  горелки  стола  и  ду-

ховки  работают  стабильно.  Для  этого  необходимо  зажечь  горелки  в  положение
«максимальное  пламя»  и  перевести  через  5  сек.  в  положение  «малое  пламя»,  го-
релка  не  должна  гаснуть.  Проскок  пламени  не  допускается.  Затем  перевести  в  по-
ложение «максимальное пламя». Отрыв пламени не допускается.

!

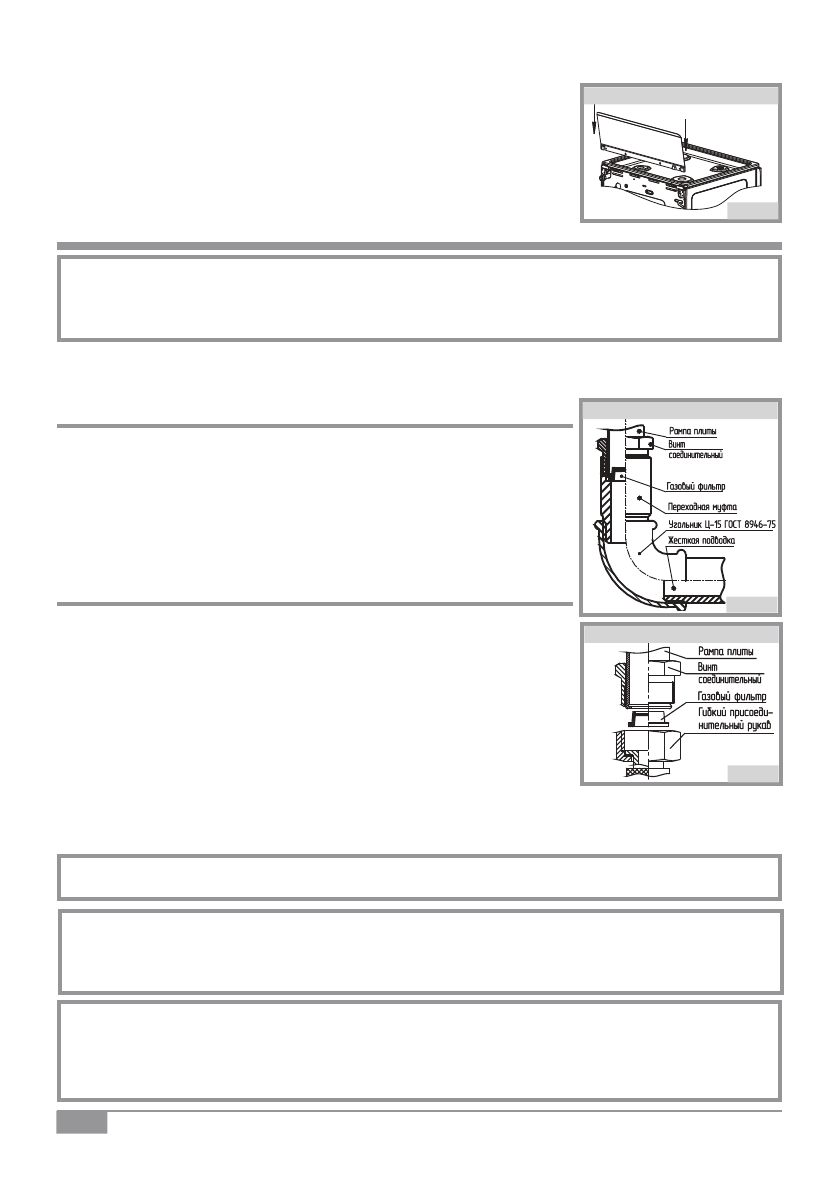

рис. 1

Установка щитка

рис. 2

Жесткое подсоединение

рис. 3

Гибкое подсоединение

!

!

!
