RU

      Руководство по эксплуатации КM241 00 000 РЭ U

16

23.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Подробная информация по ремонту и переоснащению плиты дана на сайте по адресу:
www.darina.su

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-
изводится  заменой  сопел  горелок  и  винтов  малого  пламени  (ВМП),  для  кранов  с  регулируемым
ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом  специализированных  организа-
ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

23.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.22)

Для замены сопел необходимо:

1.

  Перекрыть  общий  кран  подачи  газа,  закрыть  все

краны плиты;

2.

 Отключить плиту от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рассека-

телями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с  тор-

цевой головкой S=7, момент затяжки не более  3 Н·м
(не более 0,3 кг·м).

После установки сопла его стык проверить обмыливанием
на  герметичность,  при  этом  необходимо  следить,  чтобы
сопла были установлены в соответствии с таблицей 1.

23.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола (рис. 23):

Для того, чтобы заменить винт малого пламени, необходимо:

1.

снять решетки стола, крышки горелок с рассекателями, вывинтить

винты крепления корпусов горелок

,

снять верхнюю панель;

2.

снять ручки управления, воротники, панель управления;

3.

 отвинтить ВМП и заменить их в соответствии с таблицей 1;

4.

  сборка  производится  в  обратном  порядке,  при  этом  необходи-

мо  обеспечивать  соответствующие  моменты  затяжки  крепежных
элементов  и  соответствие  винта  малого  пламени  виду  газа,  при-
меняемого при эксплуатации плиты.

■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.
(0,4 кг·м).Перед установкой винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип винта
определяется видом газа (природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом необходимо
следить, чтобы ВМП были установлены в соответствии с таблицей 1.

23.3. Настройка регулируемых ВМП кранов горелок стола.

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое    для  плит,
оснащённых  кранами  c  регулируемым  ВМП,  после  замены  сопла  необходимо  отрегулировать
ВМП.  Регулирование  расхода  газа  производится  поворотом  ВМП,  без  его  замены,  до  обеспече-
ния устойчивого горения пламени горелки, при переводе крана в положение «малое пламя», при
этом все другие горелки должны работать в положении «большое пламя».
■  Для  кранов,  у  которых  ВМП  находится  в  штоке  крана,  необходимо  снять  ручки  управления  и
отрегулировать расход газа узкой отверткой через отверстие в штоке.

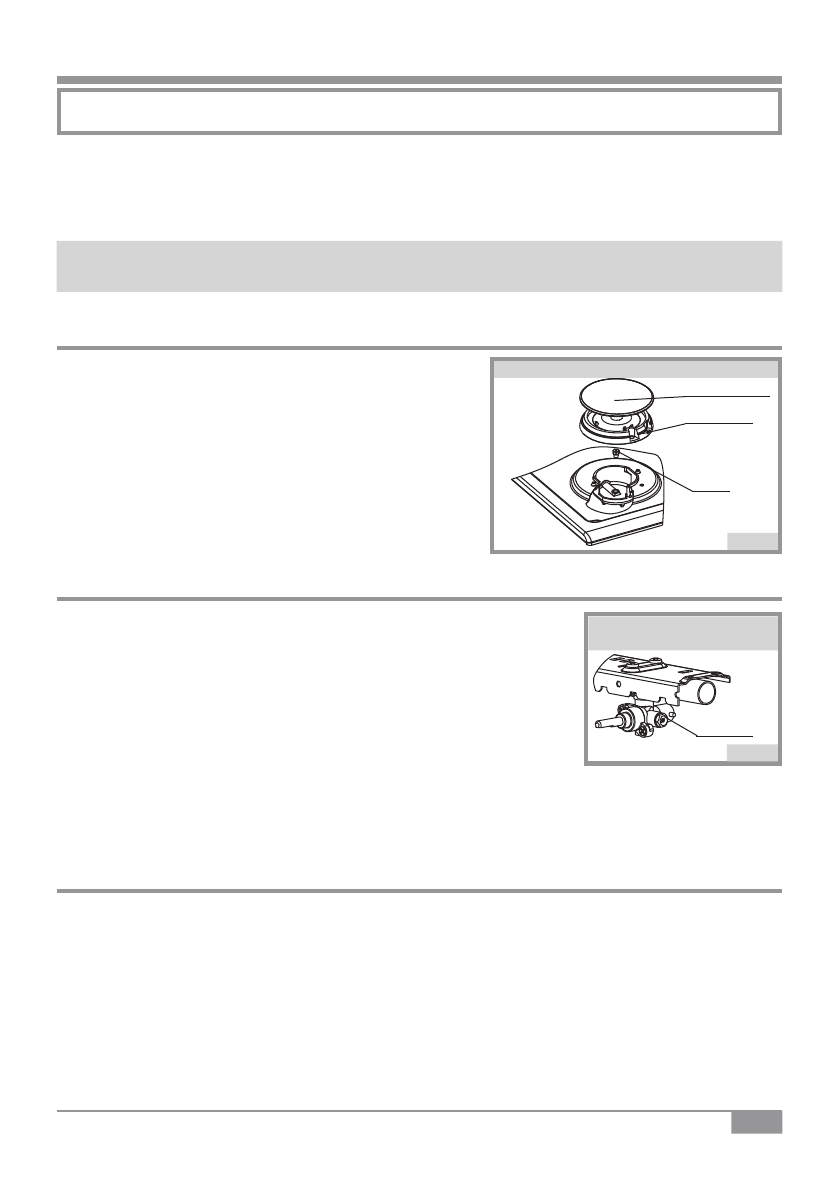

рис. 22

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

рис. 23

ВМП

Замена винта малого

пламени (ВМП)

!
