RU

Руководство по эксплуатации GM241 00 000 РЭ U

12

20

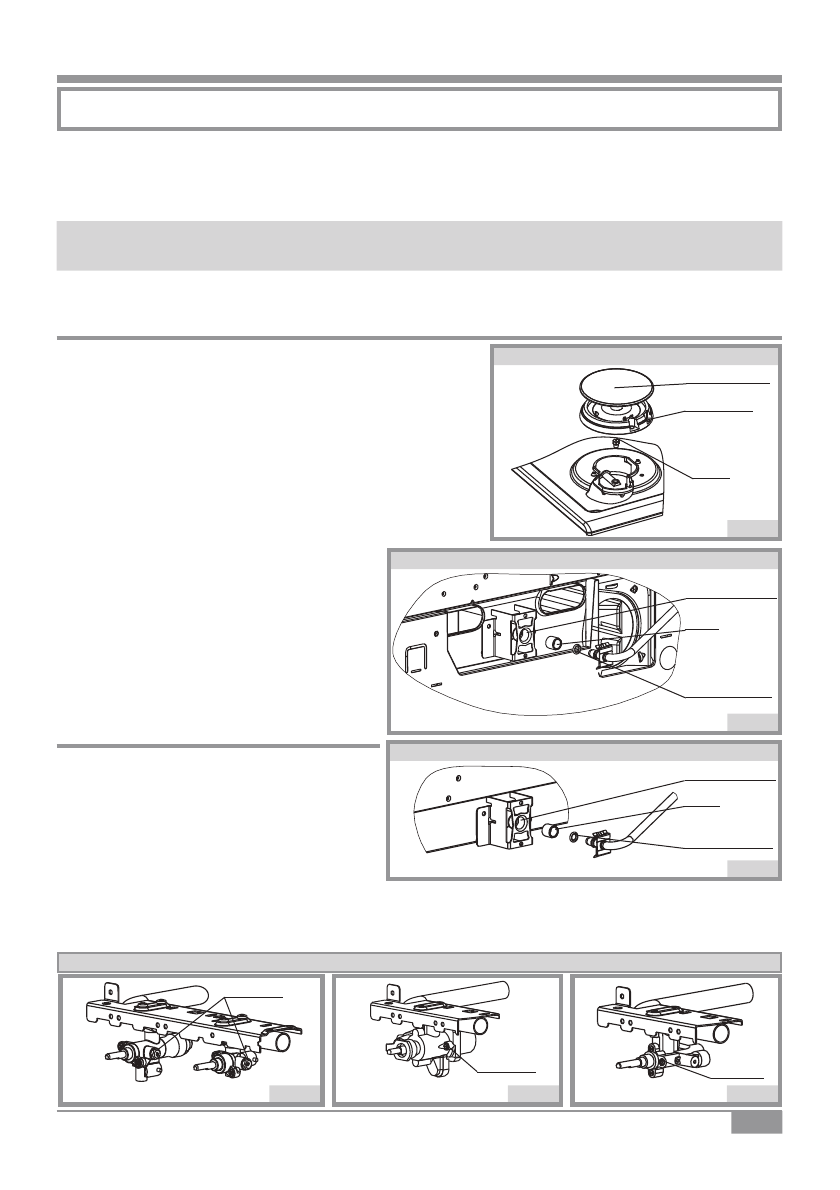

. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Подробная информация по ремонту и переоснащению плиты дана на сайте по адресу:
www.darina.su

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-
изводится  заменой  сопел  горелок  и  винтов  малого  пламени  (ВМП),  для  кранов  с  регулируемым
ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом  специализированных  организа-
ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

20.1.  Проведение  замены  сопла  при  ремонте,  а  также  при  переводе  на  другой  тип  газа
(рис.15, 16, 17)

Для замены сопел необходимо:

1.

  Перекрыть  общий  кран  подачи  газа,  закрыть  все

краны плиты;

2.

 При наличии в плите электрической части, отключить

плиту от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рассека-

телями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с  тор-

цевой  головкой  S=7,  момент  затяжки  не  более  3  Н·м
(0,3 кг·м);

5.

  Снять  кожух  (газовый  колпак)  в  случае  замены  со-

пел гриля и пода.

■ Для замены сопла горелки гриля или горел-
ки пода (см. рис. 16, 17) необходимо отвин-
тить два винта крепления скобы держателя
сопла,  вытянуть  скобу  с  соплом  из  горелки
(на себя). Отверткой отсоединить крепление
от скобы и заменить сопло.
После  установки  сопла  его  стык  проверить
обмыливанием на герметичность, при этом
необходимо следить, чтобы они были уста-
новлены в соответствии с таблицей 1.

20.2. Проведение замены винтов малого
пламени (ВМП) (рис. 18, 19):

Для того, чтобы заменить винт малого пла-
мени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с
рассекателями, вывинтить винты крепления
корпусов горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, па-
нель управления;
-  отвинтить  ВМП  и  заменить  их  в  соответ-
ствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соответствующие
моменты затяжки крепежных элементов и соответствие винта малого пламени виду газа, приме-
няемого при эксплуатации плиты.

рис. 15

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

рис. 16

Сопло

Уплотнительное
кольцо

Замена сопла горелки гриля

Держатель сопла

рис. 17

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

рис. 18

рис. 19

рис. 20

ВМП

ВМП

ВМП

Замена винтов малого пламени (ВМП)

!
