Руководство по эксплуатации GM441 00 000 РЭ

25

- приподнять переднюю часть панели и расцепить задние фиксаторы  за счет подачи

детали на себя (задние фиксаторы - это элементы задних вилок (кронштейнов) рампы,

входящие в пазы задней стенки верхней панели);

-  для  установки  верхней  панели  необходимо  выполнить  обратные  действия,  при

этом  при  закреплении  верхней  панели  обязательно  используйте  упоры  дверцы:

сначала отжать правый зажим, отпустить панель и вытащить упор, затем провести

аналогичные действия с левой стороной. Помните, что защелкивание верхней панели

простым нажатием на переднюю часть панели может привести к сколам эмали на

краях панели и нарушению крепления.

4.

 Снять ручки управления, панель управления;

5.

 Снять кожух (газовый колпак) в случае замены сопел гриля и пода;

6.

  Снять  установленные  сопла,  для  этого  отверткой  необходимо  отсоединить  метал-

лическую защелку от отбортовки гнезда держателей сопла и вывести газоподводящую

трубку вместе с соплом из гнезда, затем снять сопло с трубки газа (рис.16). Резиновые

уплотнительные кольца рекомендуется оставить на трубках.

7.

 Поставить новые сопла, при этом необходимо следить, чтобы они были установле-

ны  в  соответствии  с  таблицей  1  (резиновые  кольца  при  сборке  необходимо  смазать

силиконовой смазкой).

■ Для замены сопла горелки гриля или горелки пода (см. рис. 17, 18) необходимо отвин-

тить два винта крепления скобы держателя сопла, вытянуть скобу с соплом из горелки

(на себя). Отверткой отсоединить крепление от скобы и заменить сопло.

После установки сопла его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы сопла были установлены в соответствии с таблицей 1.

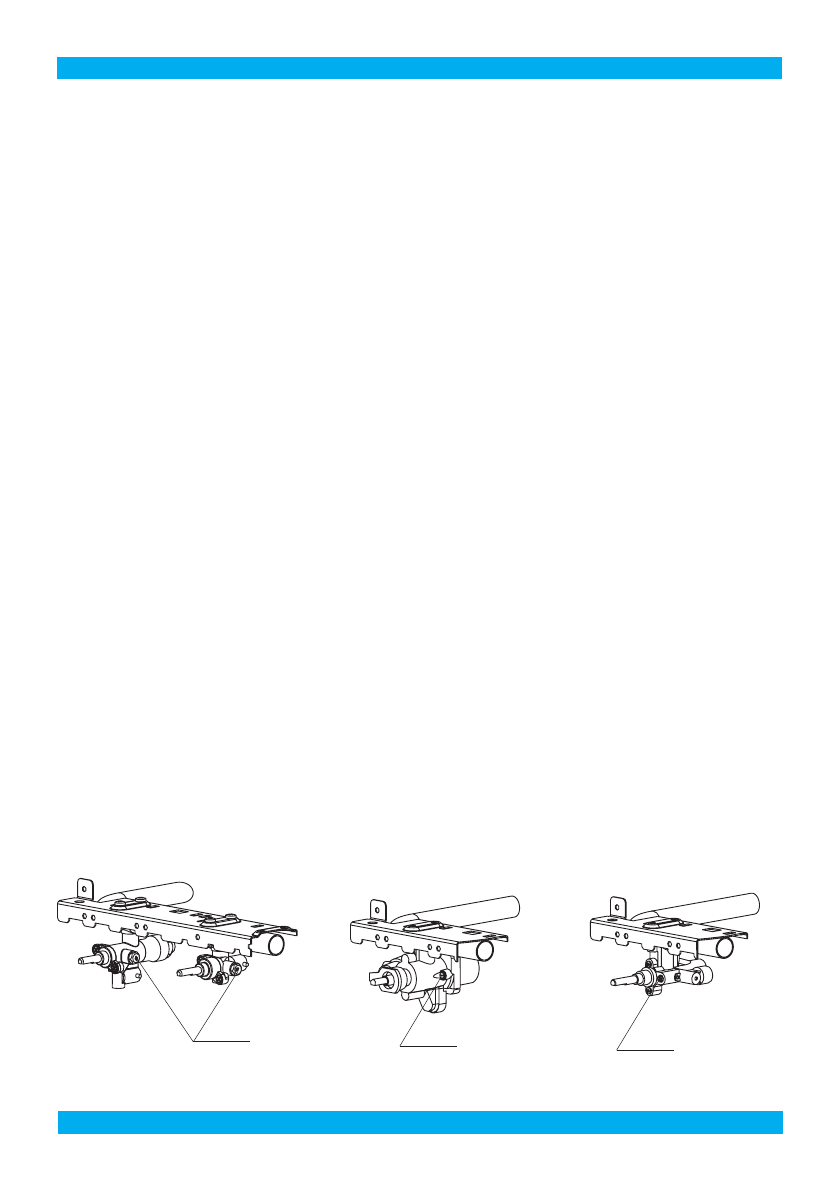

22.2.  Проведение  замены  винтов  малого  пламени  (ВМП)  в  кране-термостате  и

кранах горелок стола (рис. 19, 20):

Для того, чтобы заменить винт малого пламени, необходимо:

- провести работы по п.22.1. подпункты 1-4;

- отвинтить ВМП и заменить его в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо обеспечивать соот-

ветствующие  моменты  затяжки  крепежных  элементов  и  соответствие  винта  малого

пламени виду газа, применяемого при эксплуатации плиты.

■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.(0,4 кг·м). Перед

установкой  винта  его  необходимо  смазать  маслом  И-20А  ГОСТ  20799-88.  Тип  винта

определяется видом газа (природный или сжиженный) по табл.1.

■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

рис. 19

рис. 20

рис. 21

ВМП

ВМП

ВМП
