      Руководство по эксплуатации КM441 00 000 РЭ U

14

ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ!

 При проведении работ необходимо следить, чтобы резиновые кольца

не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

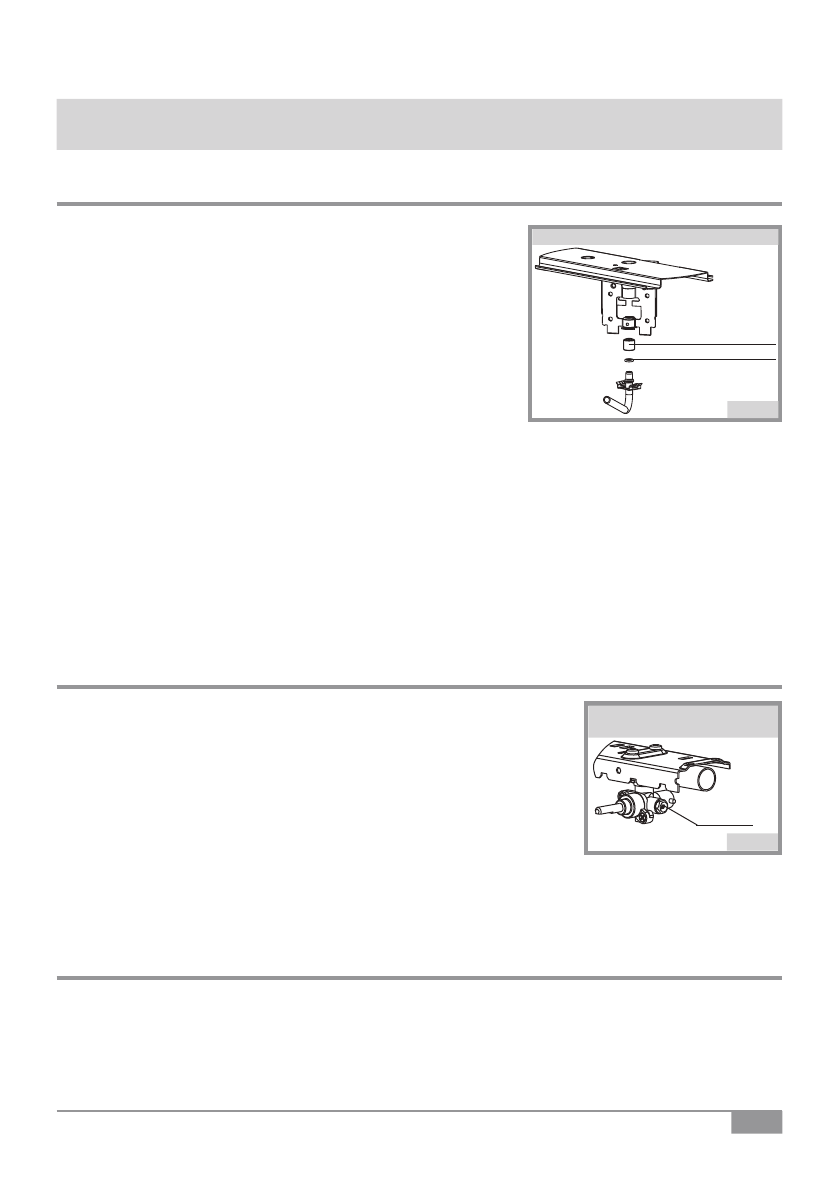

21.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.18)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 Отключить плиту от электрической сети;

3.

 Снять решетки стола, крышки, вынуть горелки, снять верхнюю

панель;

Для того, чтобы снять верхнюю панель плиты, необходимо:
- взять упоры дверцы (входят в комплект поставки), вставить
их в щель между верхней панелью и боковой стенкой, при-
мерно  100  мм  от  переднего  края  плиты,  и  отжать  зажимы,
блокирующие панель;
-  приподнять  переднюю  часть  панели  и  расцепить  задние
фиксаторы  за счет подачи детали на себя (задние фиксаторы
- это элементы задних вилок (кронштейнов) рампы, входящие
в пазы задней стенки верхней панели);
-  для  установки  верхней  панели  необходимо  выполнить  обратные  действия,  при  этом  при
закреплении  стола  обязательно  используйте  упоры  дверцы:  сначала  отжать  правый  зажим,
отпустить панель и вытащить упор, затем провести аналогичные действия с левой стороной.
Помните, что защелкивание стола простым нажатием на переднюю часть панели может при-
вести к сколам эмали на краях панели и нарушению крепления.

4.

 Снять ручки управления, панель управления;

5.

  Снять  установленные  сопла,  для  этого  отверткой  необходимо  отсоединить  металлическую

защелку  от  отбортовки  гнезда  держателей  сопла  и  вывести  газоподводящую  трубку  вместе  с
соплом  из  гнезда,  затем  снять  сопло  с  трубки  газа  (рис.18).  Резиновые  уплотнительные  кольца
рекомендуется оставить на трубках.

6.

  Поставить  новые  сопла,  при  этом  необходимо  следить,  чтобы  они  были  установлены  в  соот-

ветствии с таблицей 1 (резиновые кольца при сборке необходимо смазать силиконовой смазкой).
■ После установки сопла его стык проверить обмыливанием на герметичность, при этом необхо-
димо следить, чтобы сопла были установлены в соответствии с таблицей 1.

21.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола (рис. 19):

Для того, чтобы заменить винт малого пламени, необходимо:

1.

снять решетки стола, крышки горелок с рассекателями, вывинтить

винты крепления корпусов горелок

,

снять верхнюю панель;

2.

снять ручки управления, воротники, панель управления;

3.

 отвинтить ВМП и заменить их в соответствии с таблицей 1;

4.

  сборка  производится  в  обратном  порядке,  при  этом  необходи-

мо  обеспечивать  соответствующие  моменты  затяжки  крепежных
элементов  и  соответствие  винта  малого  пламени  виду  газа,  при-
меняемого при эксплуатации плиты.

■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.
(0,4 кг·м).Перед установкой винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип винта
определяется видом газа (природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом необходимо
следить, чтобы ВМП были установлены в соответствии с таблицей 1.

21.3. Настройка регулируемых ВМП кранов горелок стола.

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое    для  плит,
оснащённых  кранами  c  регулируемым  ВМП,  после  замены  сопла  необходимо  отрегулировать
ВМП.  Регулирование  расхода  газа  производится  поворотом  ВМП,  без  его  замены,  до  обеспече-
ния устойчивого горения пламени горелки, при переводе крана в положение «малое пламя», при
этом все другие горелки должны работать в положении «большое пламя».
■  Для  кранов,  у  которых  ВМП  находится  в  штоке  крана,  необходимо  снять  ручки  управления  и
отрегулировать расход газа узкой отверткой через отверстие в штоке.

рис. 19

ВМП

Замена винта малого

пламени (ВМП)

рис. 18

Сопло

Замена сопла горелок стола

Уплотнительное кольцо

!
