RU

Руководство по эксплуатации GM341 00 000 РЭ U

6

Примечание:

  В  графах  маркировка  «сопла»  и  «ВМП»  указана  маркировка,  которая  соответствует  диаметру

отверстия сопла в мм х 100. Сменные сопла и ВМП поставляются по отдельному заказу.
Для  плит,  оснащённых  кранами  c  регулируемым  ВМП,  настройка  расхода  газа  производится  поворотом  ВМП.
Регулирование производится до обеспечения устойчивого горения на малом пламени.

8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг..............................3
■ Суммарный вес продуктов, располагаемых на противне духовки, не более, кг...............................3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг..............................................2
■ Вес посуды с продуктами, располагаемых на решетке стола по центру над каждой  горелкой
не более, кг...........................................................................................................................................10
■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм.........................................120
■  Диаметр  посуды,  устанавливаемой  на  решетку  стола,  не  более,  мм.......................................240
■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не менее чем
на половину, решетки, противня и поддона при их равномерном нагружении массой, не более 3 кг.

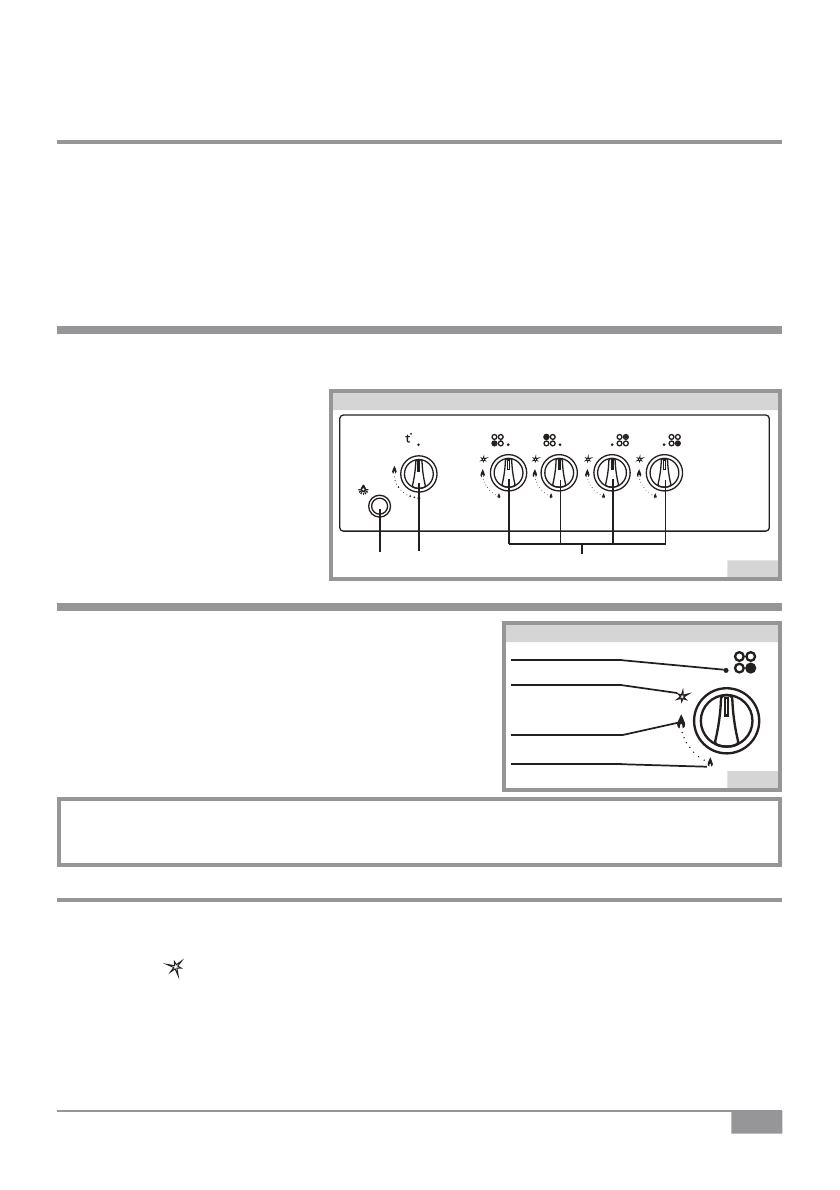

9. ПАНЕЛЬ УПРАВЛЕНИЯ

■  На  рисунке  панели  управления  (рис.7)  присутствуют  элементы  комфортности,  которые  могут
присутствовать  на  панелях  различных  моделей  плит.  Для  Вашей  плиты  перечень  элементов
указан в таблице комфортности моделей плит на обложке настоящего руководства.

1.

Кнопка включения подсветки

духовки (для моделей GM341 022,
GM341 122 - кнопка включения
подсветки духовки и электровертела).

2.

Рукоятка управления

терморегулятора или крана горелки
духовки.

3.

Рукоятка управления крана горелки

стола.

10. ГОРЕЛКИ СТОЛА

■ Положение горелок на столе и символы состояния работы
горелок  схематично  изображено  (рис.8)  возле  рукоятки
каждого крана на панели управления.

■ Все краны имеют ограничение в положении «малое
пламя», обеспечивающее устойчивое горение в
экономичном режиме.
■ Регулировку пламени производят плавно, поворотом
рукоятки крана от знака «большое пламя» до знака
«малое пламя».

ПРИМЕЧАНИЕ!  Во  время  эксплуатации  плиты  возможно  выгорание  эмали  на
кончиках зубьев решётки стола в зоне горелок, что не является производственным
дефектом и не влияет на работу плиты.

10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:

1.

 Нажать и повернуть рукоятку крана в положение «большое пламя».

2.

 Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.

Для  плит  с  электророзжигом  -  нажать  и  удерживая  нажатой  повернуть  рукоятку  крана  в  по-
ложение «

», дождаться появления пламени.

3.

 После появления пламени необходимо удерживать рукоятку крана в нажатом положении 10

секунд, это необходимо для срабатывания устройства «газ-контроль».

4.

 Отпустить рукоятку крана и убедиться, что пламя не погасло, затем установить рукоятку в

нужное Вам положение.

5.

Если горелка не зажглась, вернуть рукоятку крана в положение «закрыто» и повторить розжиг

снова.

170

290

190

3

2

1

рис. 7.

Панель управления плиты

рис. 8

Малое пламя

Большое пламя

Кран закрыт

Электророзжиг

Для моделей с интегриро-

ванным розжигом

Символы

!
