2.

  При  наличии  в  плите  электрической  части  отключить  плиту

от электрической сети;

3.

 Снять решетки стола, крышки, вынуть горелки, снять верхнюю

панель;
Для того, чтобы снять верхнюю панель плиты, необходимо:
- взять упоры дверцы (входят в комплект поставки), вставить их
в  щель  между  верхней  панелью  и  боковой  стенкой,  примерно
100 мм от края плиты, и отжать зажимы, блокирующие панель;
- приподнять переднюю часть панели и расцепить задние фик-
саторы  за счет подачи детали на себя (задние фиксаторы - это
элементы задних вилок (кронштейнов) рампы, входящие в пазы
задней стенки верхней панели);
- для установки верхней панели необходимо выполнить обрат-
ные действия, при этом при закреплении верхней панели обязательно используйте упоры дверцы:
сначала отжать правый зажим, отпустить панель и вытащить упор, затем провести аналогичные
действия с левой стороной.

Помните,  что  защелкивание  верхней  панели    простым  нажатием  на  переднюю  часть
панели может привести к сколам эмали на краях панели и нарушению крепления.

4.

 Снять ручки управления, панель управления;

5.

 Снять кожух (газовый колпак) в случае замены сопел гриля и пода;

6.

  Снять  установленные  сопла,  для  этого

отверткой  необходимо  отсоединить  метал-
лическую защелку от отбортовки гнезда дер-
жателей  сопла  и  вывести  газоподводящую
трубку  вместе  с  соплом  из  гнезда,  затем
снять  сопло  с  трубки  газа  (рис.16).  Резино-
вые уплотнительные кольца рекомендуется
оставить на трубках.

7.

 Поставить новые сопла, при этом необхо-

димо следить, чтобы они были установлены
в  соответствии  с  таблицей  1  (резиновые
к ольца  при  сборк е  необходимо  смазать
силиконовой смазкой).
■ Для замены сопла горелки гриля или горел-
ки пода (см. рис. 16, 17) необходимо отвин-
тить два винта крепления скобы держателя
сопла, вытянуть скобу с соплом из горелки
(на себя). Отверткой отсоединить крепление
от скобы и заменить сопло.
После  установки  сопла  его  стык  проверить
обмыливанием на герметичность, при этом
необходимо следить, чтобы они были уста-
новлены в соответствии с таблицей 1.

19.2. Проведение замены винтов малого пламени (ВМП) (рис. 19, 20):

Для того, чтобы заменить винт малого пламени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вывинтить  винты  крепления  корпусов
горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соответствующие
моменты затяжки крепежных элементов и соответствие винта малого пламени виду газа, приме-
няемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.(0,4 кг·м).Перед установкой
винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа

рис. 18

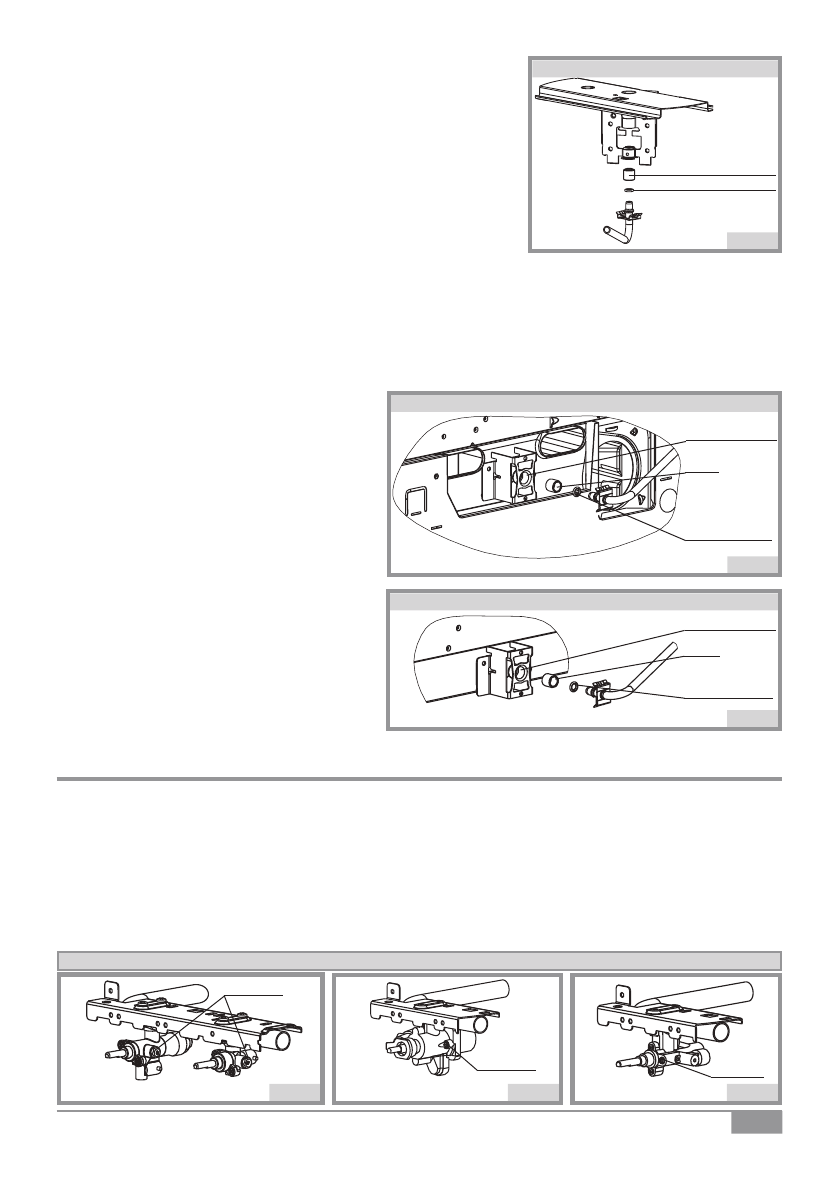

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

рис. 16

Сопло

Замена сопла горелок стола

Уплотнительное кольцо

рис. 17

Сопло

Уплотнительное
кольцо

Замена сопла горелки гриля

Держатель сопла

рис. 19

рис. 20

рис. 21

ВМП

ВМП

ВМП

Замена винтов малого пламени (ВМП)
