ЗУБР ЗПТ-210-1600ПЛ - Инструкция по эксплуатации - Страница 6

Руководство по эксплуатации

www.zubr.ru

  |

6

`

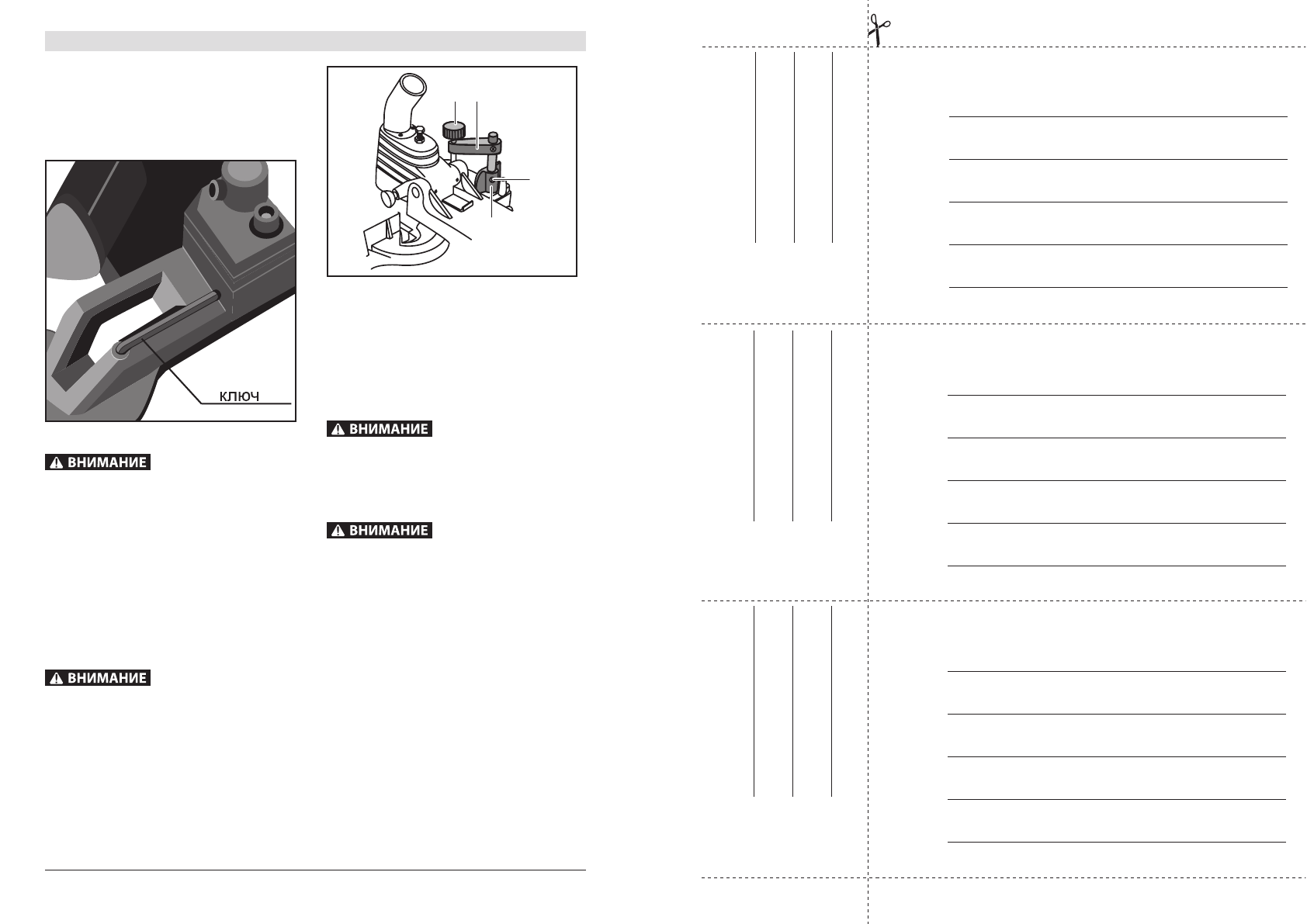

нажмите на кнопку

23

 фиксации пильного диска;

`

отверните болт 24 крепления пильного диска

прилагаемым  ключом  (в  ЗПТ-210-1600  пл  и

ЗПТ-255-1800 пл вставлен в держатель сзади

основания), вращая его ПО ЧАСОВОЙ стрел

-

ке (левая резьба);

`

снимите наружный фланец

25

 и пильный диск

27

;

Помните, что твердосплавные напайки на зу

-

бьях пильного диска хрупки, и потому крайне

внимательно  обращайтесь  с  пильным  дис

-

ком,  избегая  ударов  по  напайкам  и  падений

пильного  диска.  Перед  установкой  диска

внимательно  осмотрите  каждую  напайку.  На

них  не  должно  быть  трещин,  сколов.  После

установки пильного диска, при включении не

следует стоять в плоскости его вращения.

`

для установки диска установите на шпиндель

сначала внутренний фланец (если был снят),

затем пильный диск;

Направление  вращения  диска  (указано  на

самом  диске)  должно  совпадать  с  направ

-

лением вращения шпинделя (указано на не

-

подвижном кожухе диска).

`

установите наружный фланец

25

. Затяните

болт, удерживая в нажатом состоянии кнопку

фиксации

23

 и вращая болт

ПРОТИВ ЧАСОВОЙ стрелки.

26

22

30

1

Для  надежной  фиксации  заготовки  при  пиле

-

нии  на  фронтальном  упоре

15

  предусмотрены

гнезда

30

  для  крепления  струбцины.  Вставьте

(кроме  ЗПТ-190-1200

  ПЛ

)  стержень  струбцины

в  гнездо  и  затяните  винт

22

  на  задней  стороне

гнезда для закрепления стержня. Отрегулируйте

струбцину в соответствии с размером и формой

заготовки. Струбцина может быть установлена в

упоре как слева, так и справа от пильного диска.

Всегда надежно закрепляйте заготовку струб

-

циной.  Отсутствие  жесткой  фиксации  заго

-

товки  при  пилении  может  стать  причиной

повреждения  изделия  и  порчи  заготовки,

а также травм оператора.

Убедитесь  в  том,  что  изделие  ничем  не  ка

-

сается  струбцины  при  опускании  и  наклоне

головки.  Если  изделие  задевает  струбцину,

ее,  возможно,  следует  перенести  на  другую

сторону стола.

Для предотвращения запыления рабочего места

организуйте  пылеотвод:  установите  прилагае

-

мый  пылесборник

3

  или  подключите  к  штуцеру

пылеотвода  шланг  пылесоса.  Для  подключения

Вашего пылесоса, возможно, потребуется пере

-

ходник (в комплект не входит).
При необходимости транспортировки пилы закре

-

пите  поворотный  стол  с  помощью  рукоятки

18

  в

положении  0°,  и  установив  головку  в  вертикаль

-

ное положение, затяните винт фиксации наклона

головы

2

.  Отжав  рычаг

29

,  полностью  опустите

голову за рукоятку

5

 и зафиксируйте в нижнем по

-

ложении с помощью стопорной шпильки

17

.
