заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
Пила торцовочная
www.zubr.ru
|
7
При нарушении углов установки обратитесь
к разделу Периодическое обслуживание на
-
стоящего руководства.
кронштейн
кожуха
33
3
33
24
34
ЗПТ-255-1800 лм2
ЗПТ-190-1100 л
и ЗПТ-210-1400 л

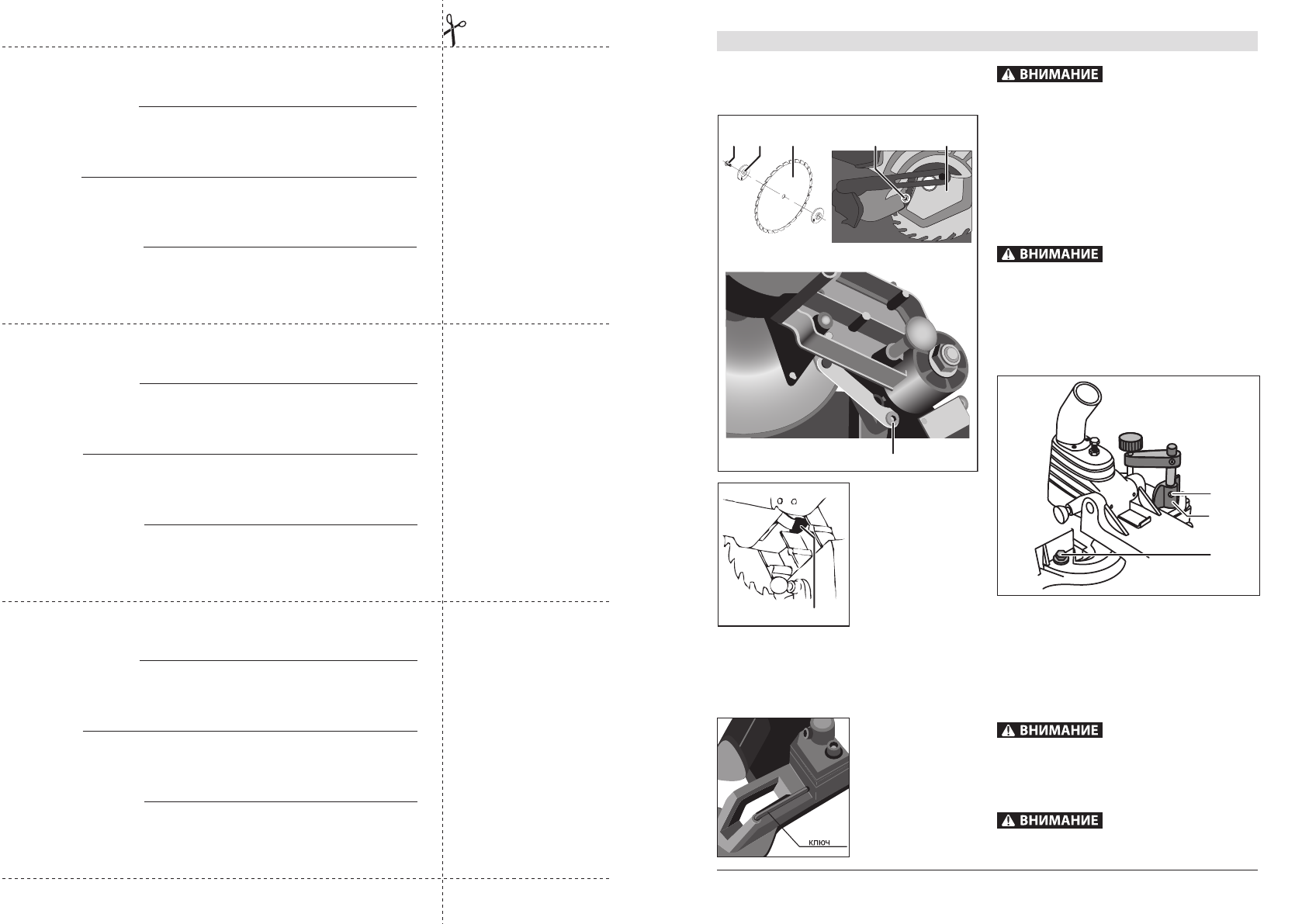

На Вашем изделии
у с т а н о в л е н
стандартный пиль-
ный диск по дереву.
При необходимости
замены диска (на
новый или для других
работ):
отверните болт
33
к р е п л е н и я
кронштейна кожуха
диска;
`
отжав рычаг
4
, вручную поднимите кожух
6
;
`
нажмите кнопку
18
фиксации пильного диска;
`
отверните болт крепления пильного дис
-
ка
34
прилагаемым имбусовым ключом
(в ЗПТ-255-1800 лм2
вставлен в держа
-
тель сзади основа
-
ния), вращая его
ПО
ЧАСОВОЙ СТРЕЛ
-
КЕ
(левая резьба);
снимите наружный
фланец
24
и пильный
диск
3
;
Помните, что твердосплавные напайки на
зубьях диска хрупки. Крайне внимательно
обращайтесь с пильным диском, избегая
падений диска и ударов по напайкам. Перед
установкой диска внимательно осмотрите
каждую напайку. На них не должно быть тре
-
щин, сколов. После установки пильного дис
-
ка, при включении не следует стоять в пло
-
скости его вращения.
`
при установке диска установите на шпиндель
сначала внутренний фланец (если был снят),
затем сам диск;
Направление вращения диска (указано на са
-
мом диске) должно совпадать с направлени
-
ем вращения шпинделя (обозначено стрел
-
кой на кожухе 6).
`
установите наружный фланец
24
. Затяните
болт крепления вращением
ПРОТИВ ЧАСО
-
ВОЙ СТРЕЛКИ
, удерживая в нажатом поло
-
жении кнопку фиксации
18
.
35
15
16
Для надежной фиксации заготовки при пилении
на фронтальном упоре
2
предусмотрены гнезда
16
для крепления струбцины (в комплекте –только
у ЗПТ-255-1800 лм2). Вставьте стержень струбци
-
ны в гнездо и затяните винт
35
на задней стороне
гнезда для закрепления стержня. Отрегулируйте
струбцину в соответствии с размером и формой
заготовки. Струбцина может быть установлена в
упоре как слева, так и справа от пильного диска.
Всегда надежно и правильно закрепляйте за
-
готовку струбциной. Отсутствие жесткой фик-
сации заготовки при пилении может стать
причиной повреждения изделия и порчи за
-
готовки, а также травм оператора.
Убедитесь в том, что изделие ничем не ка
-
сается струбцины при опускании и наклоне
18
