8
5.

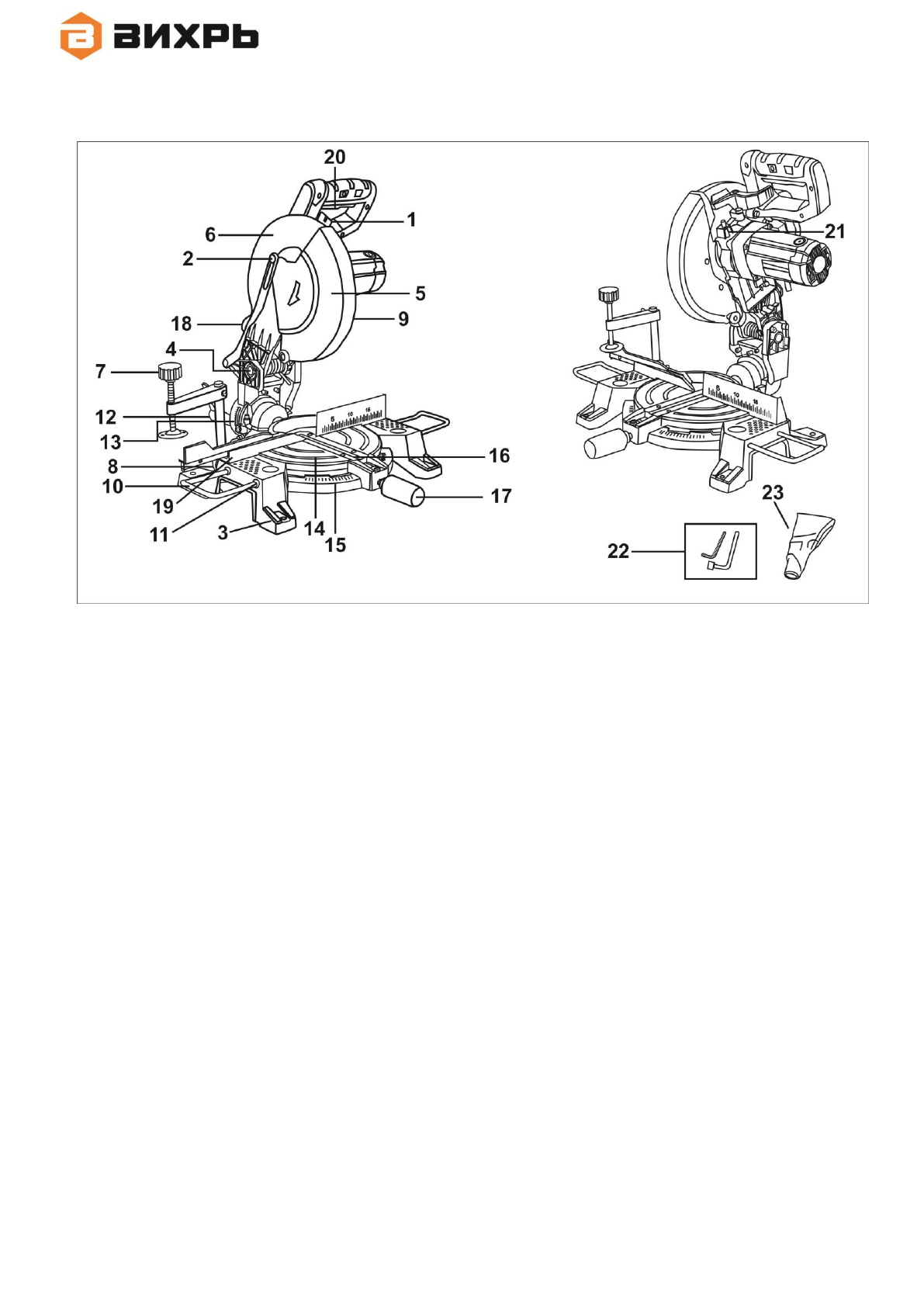

ОБЩИЙ ВИД УСТРОЙСТВА
Рис. 1 Общий вид.
1.
Рычаг для защиты пилы
2.
Стопорный винт для удлинителя
3.
Ножка
4.
Пильная ручка
5.
Пильный диск
6.
Неподвижный защитный кожух
7.
Зажимное устройство
8.
Замок для зажимного устройства
9.
Подвижный защитный кожух
10.
Боковой упор
11.
Отверстия для бокового упора
12.
Вертикальный угловой блокиратор
13.
Вертикальная угловая шкала
14.
Платформа
15.
Торцовочная шкала
16.
Вставка платформы
17.
Угловой рычаг
18.
Отверстие для подключения пылесоса
19.
Ограничитель
20.
ВКЛ/ВЫКЛ
21.
Кнопка блокировки шпинделя
22.
Ключи
23.
Пылесборный мешок
9
Содержание
- 4 СОДЕРЖАНИЕ
- 5 ОБЩИЕ СВЕДЕНИЯ; гарантийного ремонта оборудования.; Торцовочная пила; – циркулярная (круглая) пила с электрическим; ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ; Строго соблюдайте следующие правила техники безопасности.
- 7 ЗНАКИ БЕЗОПАСНОСТИ; Таблица 1. Знаки безопасности; КОМПЛЕКТАЦИЯ; Комплектация может отличаться от описанной в данной инструкции.
- 8 ОБЩИЙ ВИД УСТРОЙСТВА
- 9 Сборка на рабочем столе
- 11 Рис. 4 Фиксация пильного рычага в транспортном положении.
- 13 Рис. 8 Регулировка увеличителя
- 14 Порядок работы; Для защиты от пыли наденьте защитные очки и респиратор.
- 15 Рис. 10 Вертикальный угловой разрез
- 16 Комбинированные разрезы; Рис.11 Комбинированный разрез; . ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД; Никогда не пытайтесь использовать пильный диск, размер которого
- 18 Снова установите шайбу внешнего пильного диска.; ХРАНЕНИЕ И УТИЛИЗАЦИЯ; Машина, отслужившая свой срок и не подлежащая восстановлению,; СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ
- 19 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; Гарантийный срок эксплуатации торцовочной пилы “Вихрь” - 1 год.; Гарантийный ремонт не производится в следующих случаях:; при отсутствии гарантийного талона
- 22 ГАРАНТИЙНЫЙ ТАЛОН; полной комплектации. Претензий к внешнему виду не имею.
- 24 Полный актуальный список сервисных центров Вы так же можете
