ОБЩИЙ ВИД УСТРОЙСТВА

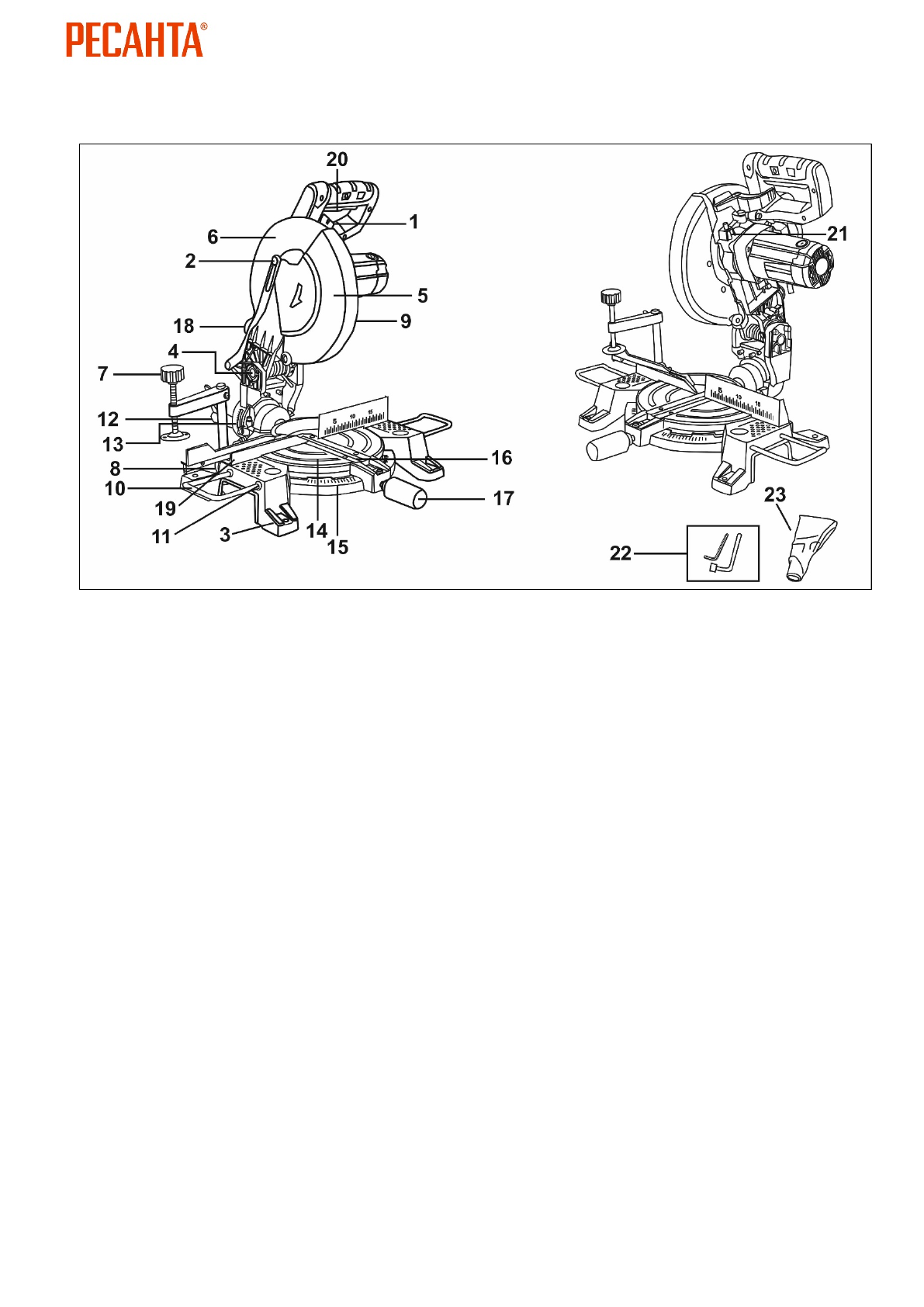

Рис. 1 Общий вид
торцовочных пил.
1.
Блокировка опускания
головы пилы
2.
Стопорный винт для удлинителя
3.
Ножка
4.
Пильная ручка
5.
Пильный диск
6.
Неподвижный защитный кожух
7.
Струбцина
8.
Замок для струбцины
9.
Подвижный защитный кожух
10.
Расширители распиловочного стола (в зависимости от модели)
11.
Отверстия для расширителей распиловочного стола
12.
Вертикальный угловой блокиратор
13.
Вертикальная угловая шкала
14.
Распиловочный стол
15.
Торцовочная шкала
16.
Вставка платформы
17.
Угловой рычаг
18.
Отверстие для подключения пылесоса
19.
Ограничитель
20.
Выключатель
21.
Кнопка блокировки шпинделя
22.
Ключи
23.
Пылесборный мешок
Содержание
- 4 СОДЕРЖАНИЕ
- 7 ЗНАКИ БЕЗОПАСНОСТИ; II; КОМПЛЕКТАЦИЯ
- 8 ОБЩИЙ ВИД УСТРОЙСТВА
- 9 Комбинированная торцовочная пила
- 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 11 заклиниванию пильного диска или неточному резанию.; Установка боковых; Поместите два направляющих стержня в боковые опоры.; Установка боковых упоров.; Установка пылесборного мешка; Вставьте пылесборный; Установка пылесборного мешка.
- 12 Регулировка платформы перпендикулярно пильному диску; Фиксация пильного рычага в транспортном положении.
- 13 Фиксатор вертикального угла.; Прижмите угловой кронштейн; параллельно пильному диску.; Регулировка глубины реза; качаться вверх. Установите необходимую глубину реза.; Боковые упоры; Длинные куски дерева могут быть расположены на боковых упорах.
- 14 Увеличитель рабочей площадки; Ослабьте стопорный винт.; Регулировка
- 15 Порядок работы; Для защиты от пыли наденьте защитные очки и респиратор.; Поперечное
- 16 Вертикальные угловые разрезы; Вертикальный угловой разрез
- 17 Комбинированные разрезы; Комбинированный разрез; Пиление с протяжкой
- 18 Пиление в режиме настольной циркулярной пилы; Рис.14 Пиление в режиме настольной циркулярной пилы
- 19 Замена пильного диска.
- 20 вращения пильного диска.; ХРАНЕНИЕ И УТИЛИЗАЦИЯ
- 24 ГАРАНТИЙНЫЙ ТАЛОН; Торцовочная пила
- 25 СЕРВИСНЫЕ ЦЕНТРЫ
- 26 оригинальных запчастей также доступна на официальном сайте
