9
ПОДГОТОВКА К РАБОТЕ

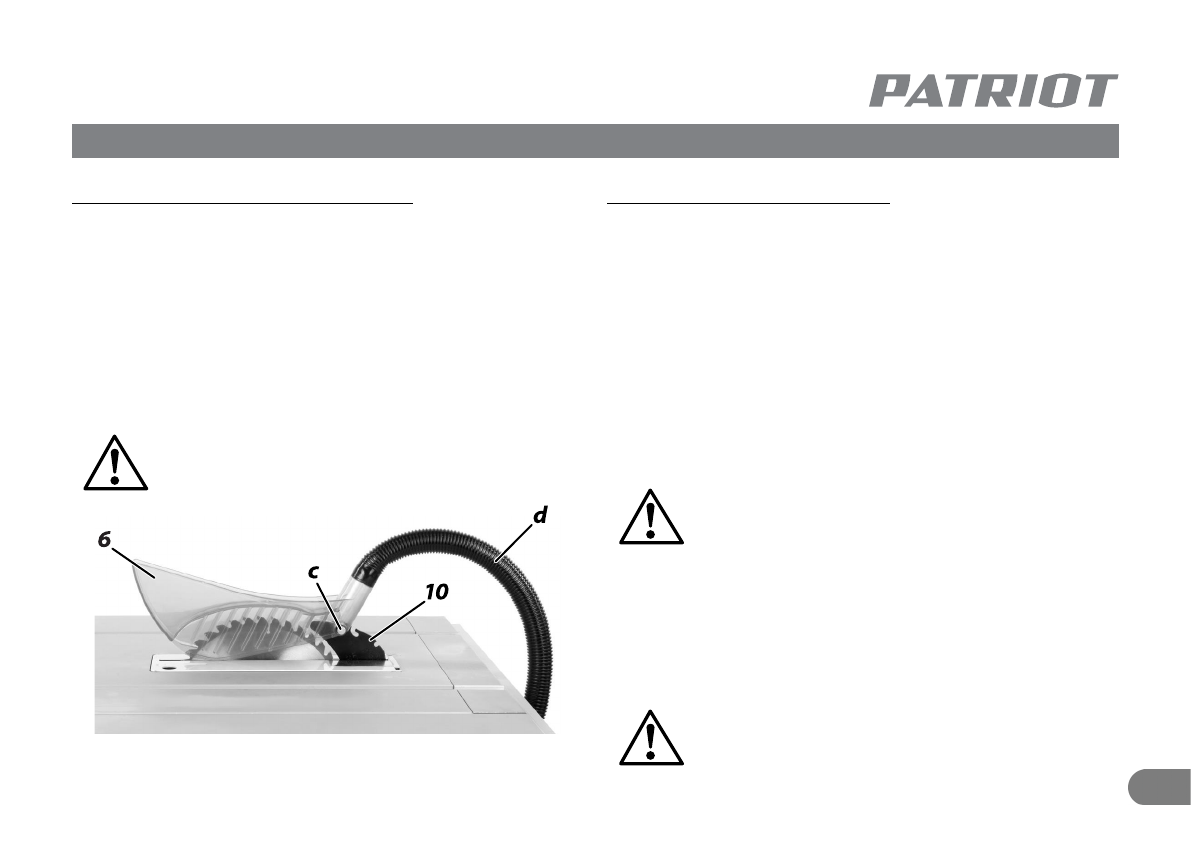

Монтаж защитного кожуха пильного диска
(Рис. 4)
1.
Наденьте защитный кожух пильного диска
(6)
, включая болт
(с)
,
на расклинивающий нож
(10)
сверху так, чтобы болт был плотно
установлен в пазу расклинивающего ножа
(10)
.
2.
Не затягивайте болт
(с)
слишком сильно. Защитный кожух пильно-
го диска
(6)
должен иметь возможность свободного перемещения.
3.
Наденьте отсасывающий шланг
(d)
на переходник для отсоса
пыли на задней стороне станка и на отсасывающий патрубок за-
щитного кожуха пильного диска
(6)
.
4.
Демонтаж производится в обратном порядке.
ВНИМАНИЕ!
Перед началом пиления опустите за-
щитный кожух пильного диска
(6)
к обрабатываемой
заготовке.
Регулировка расклинивающего ножа
При подгонке расклинивающего ножа к пильному диску между
расклинивающим ножом и зубьями диска должен оставаться за-
зор около 5 - 6 мм. Отрегулируйте расклинивающий нож, сначала
ослабляя зажимную гайку рукой против часовой стрелки и затем
ослабляя шестигранный болт против часовой стрелки торцевым
ключом и измеряя при этом зазор. После регулировки туго затяни-
те по часовой стрелке шестигранный болт и затем зажимную гай-
ку. Перед распиливанием всегда убедитесь, что расклинивающий
нож закреплен и верхний кожух пильного диска работает плавно.
Расклинивающий нож установлен перед отгрузкой с завода так,
чтобы после простой настройки пильный диск и расклиниваю-
щий нож находились на одной прямой.
ВНИМАНИЕ!
Если пильный диск и расклинивающий нож
не выровнены надлежащим образом, во время работы
может произойти опасное заклинивание. Убедитесь, что
расклинивающий нож располагается между обеими на-
ружными сторонами зубьев пильного диска, если смо-
треть сверху. Можно получить серьезную травму, если
использовать инструмент без надлежащим образом
выровненного расклинивающего ножа. Если по каким-
либо причинам диск и нож не выровнены, обращайтесь
в авторизованный сервисный центр для ремонта.
ВНИМАНИЕ!
При регулировке зазора между ножом и
зубьями пильного диска всегда ослабляйте шестигран-
ный болт только после ослабления зажимной гайки.
Рис. 4
