2. Опустите рукоятку пилы (3) в крайнее нижнее положение и используйте
фиксатор головы пилы (4)
для удерживания рукоятки в положение для
транспортировки.
3. Ослабьте фиксирующий рычаг (20) и поднимите стопор поворотного стола (21).
4. Поворачивайте стол (16) до тех пор, пока указатель не покажет на отметку 0°.
5. Отпустите стопор поворотного стола (21) и фиксирующий рычаг (20).
6. Ослабьте ручку фиксации угла наклона пильного диска (12) и установите
рукоятку пилы (3) на угол наклона 0° (пильный диск на 90°по отношению к
пильному столу). Затяните ручку фиксации угла наклона пильного диска (12).
7. Поместите угольник перпендикулярно столу (16) и плоской части диска.
8. Поверните пильный диск рукой и проверьте выравнивание диска по отношению
к столу в нескольких точках.
9. Край угольника и пильный диск должны быть параллельны.
10. Если края пильного диска не параллельны, то произведите необходимую
настройку, как указано ниже.
11. Используйте гаечный ключ (10 мм) или разводной ключ, чтобы ослабить
контргайку, фиксирующую регулировочный винт угла наклона 0°. Также ослабьте
ручку фиксации угла наклона пильного диска (12).
12. Отрегулируйте винт угла наклона 0° с помощью шестигранного ключа (4 мм),
чтобы выровнять пильный диск по отношению к угольнику.
13. Ослабьте винт с крестообразным шлицем, фиксирующий указатель шкалы
наклона (13) и настройте позицию указателя таким образом, чтобы он точно
указывал на нулевую позицию на шкале наклона. Затяните винт.
14. Затяните ручку фиксации угла наклона пильного диска (12) и контргайку,
удерживающую регулировочный винт угла наклона 0°.

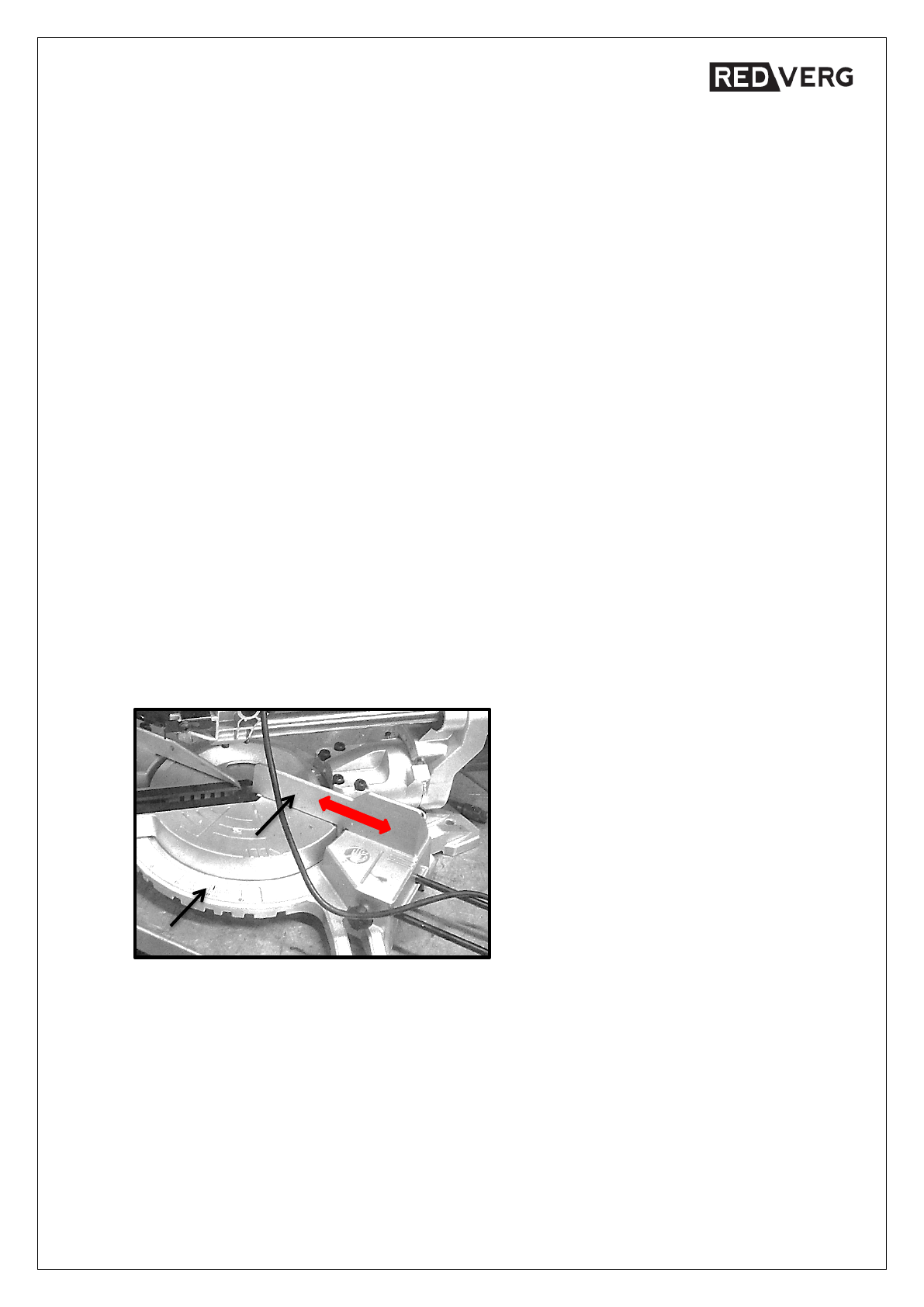

ВЫРАВНИВАНИЕ УПОРНОЙ РЕЙКИ И СТОЛА.
5. Отпустите стопор поворотного стола (21) и фиксирующий рычаг (20).
6. С помощью торцевого гаечного ключа (5 мм), ослабьте два болта, фиксирующие
упорную рейку (14) к основанию.
7. Поместите угольник к рейке (14) вдоль пильного диска.
8. Отрегулируйте рейку (14), чтобы она была перпендикулярна пильному диску.
9. Затяните болты, фиксирующие упорную рейку (14).
10. Ослабьте винт с крестообразным шлицем, фиксирующий указатель шкалы угла
распила (17), и настройте его таким образом, чтобы он точно указывал на
нулевую позицию (0°) на шкале угла распила.
14
1. Убедитесь, что электрическая вилка
извлечена из розетки.
2. Опустите рукоятку пилы (3) в
крайнее нижнее положение и
используйте фиксатор головы пилы (4)
для удерживания рукоятки в положение
для транспортировки.
3. Ослабьте фиксирующий рычаг (20) и
поднимите стопор поворотного стола
(21).
4. Поворачивайте стол (16) до тех пор,
пока указатель не покажет на отметку
0°.
17
14
