8
www.kalibrcompany.ru
Калибр Руководство по эксплуатации
EAC ТР ТС

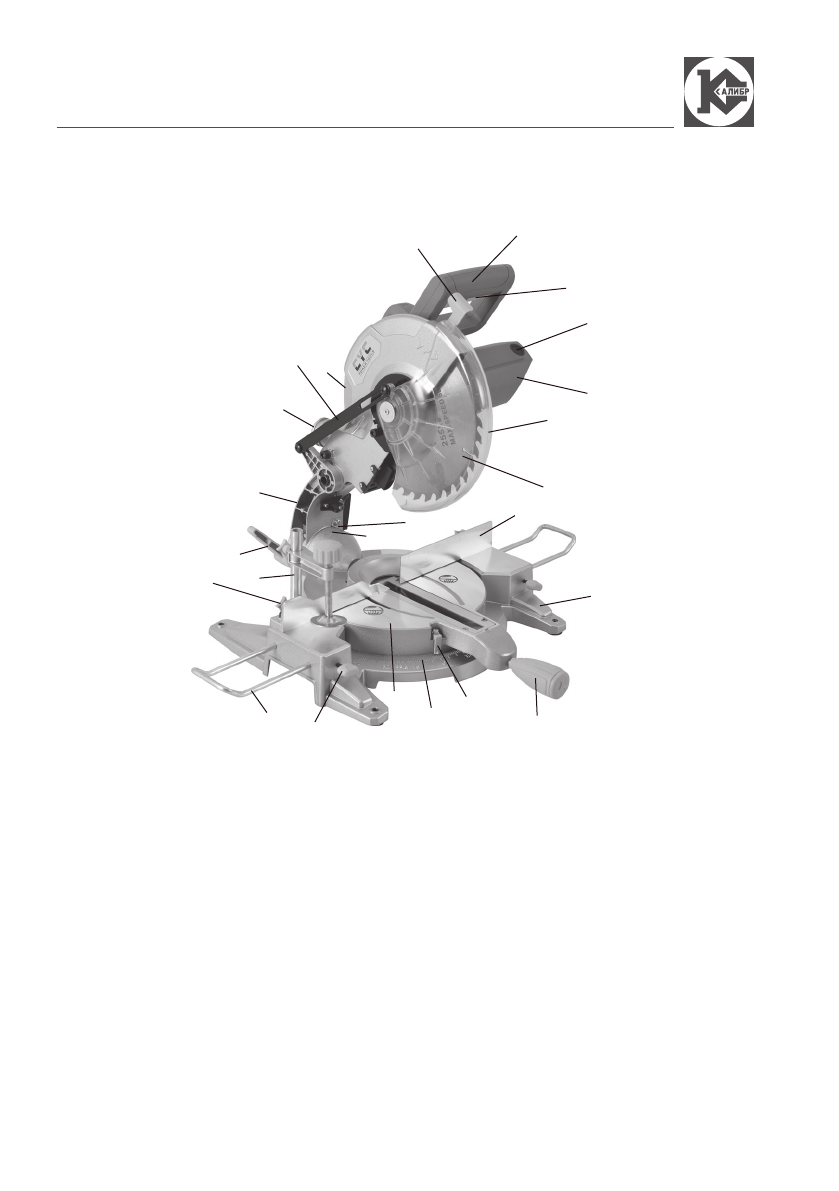

1.4 Общий вид
Общий вид пилы представлен на рисунке 1.
2
1
19
5
4
15
24
20
11
9
12
13
10
14
18
17
22
21
16
7
6
8
3
23
рис.1
1
- клавиша выключателя;
2
- рукоятка;
3
- корпус режущего блока – защитный кожух пильного диска неподвижный;
4
- защитный кожух пильного диска нижний, подвижный;
5
- корпус двигателя;
6
- отверстие отвода стружки;
7
- суппорт режущего блока;
8
- кулиса;
9
- основание;
10
- стол рабочий;
11
- упор параллельный;
12
- рукоятка стола рабочего;
13
- стрелка-указатель угла поворота рабочего стола;
14
- шкала угла поворота рабочего стола;
15
- диск пильный;
16
- рукоятка-фиксатор угла наклона суппорта;
17
- дополнительная опора;
18
- винт фиксации дополнительной опоры;
19
- крышка щёткодержателя;
20
- шкала угла наклона суппорта;
21
- струбцина;
22
- винт фиксации струбцины;
23
- рычаг фиксации подвижного кожуха;
24
- стрелка-указатель угла наклона суппорта.
