 13

Калибр Руководство по эксплуатации

EAC ТР ТС

(рис.2в поз.4) и опорный фланец;

- очистить опорный и прижимной фланцы;

-  установить  на  шпиндель:  опорный  фланец,  пильный  диск  и

прижимной фланец;

Внимание!

  Направление  вращения  пильного  диска  (указано

стрелкой  на  диске)  должно  совпадать  с  направлением,  указан

-

ным на неподвижном кожухе пилы.

- закрутить ключом болт крепления диска (против часовой стрелки);

-  отпустить  кнопку  блокировки  шпинделя,  отпустить  подвижный

защитный кожух и повернув крышку (рис.2а поз.2), закрепить её винтом

на неподвижном кожухе;

-  после  установки  диска  проверьте,  чтобы  в  нижнем  положении

режущего блока диск не касался поворотного основания;

Внимание!

  При  замене  диска  обязательно  одевайте  плотные

перчатки, чтобы не поранить руки об острые режущие кромки.

- после установки диска подключите пилу к электросети и осуществите

пробный кратковременный запуск. При наличии сильной вибрации диск

необходимо заменить.

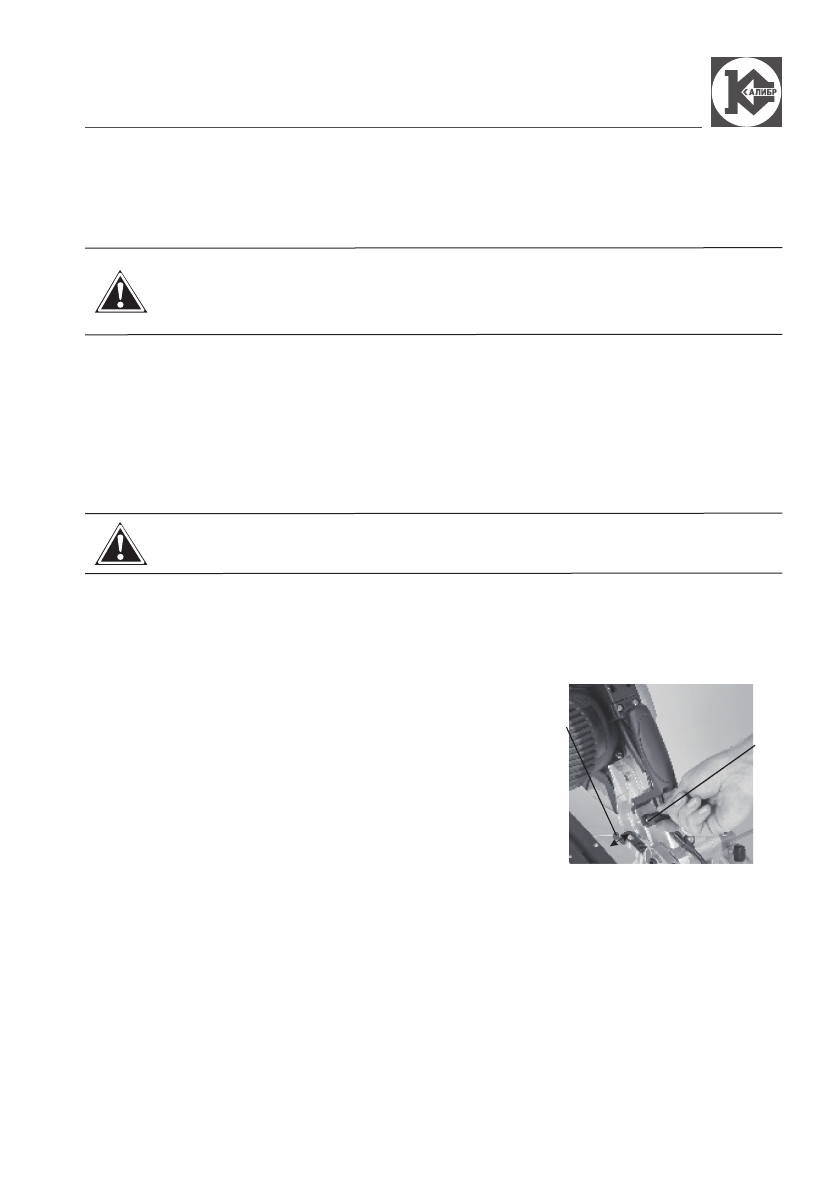

3.4 Регулировка глубины пропила

-при необходимости, регулировка глубины

пропила

осуществляется

специальным

регулировочным болтом, (рис.3 поз1).

- открутить гайку с насечкой на болте (рис.3

поз.1);

- сдвинуть (по стрелке) стопор ограничения

глубины пропила (рис.3 поз.2);

- поворотом винта установите необходимую

глубину  пропила  и  зафиксируйте  это  положение,  закрутив  гайку  с

насечкой.

Для проверки настройки проведите тестовый пропил.

3.5 Косое пиление

Установка угла поворота пильного стола (поворотного основания)

Пильный стол имеет возможность установки заданного угла поворота

в обе стороны относительно задней кромки заготовки в фиксированных

1

2

рис.3
