при установке необходимо, что бы стрелка направления вращения на

диске соответствовала направлению, указанному на кожухе пилы;

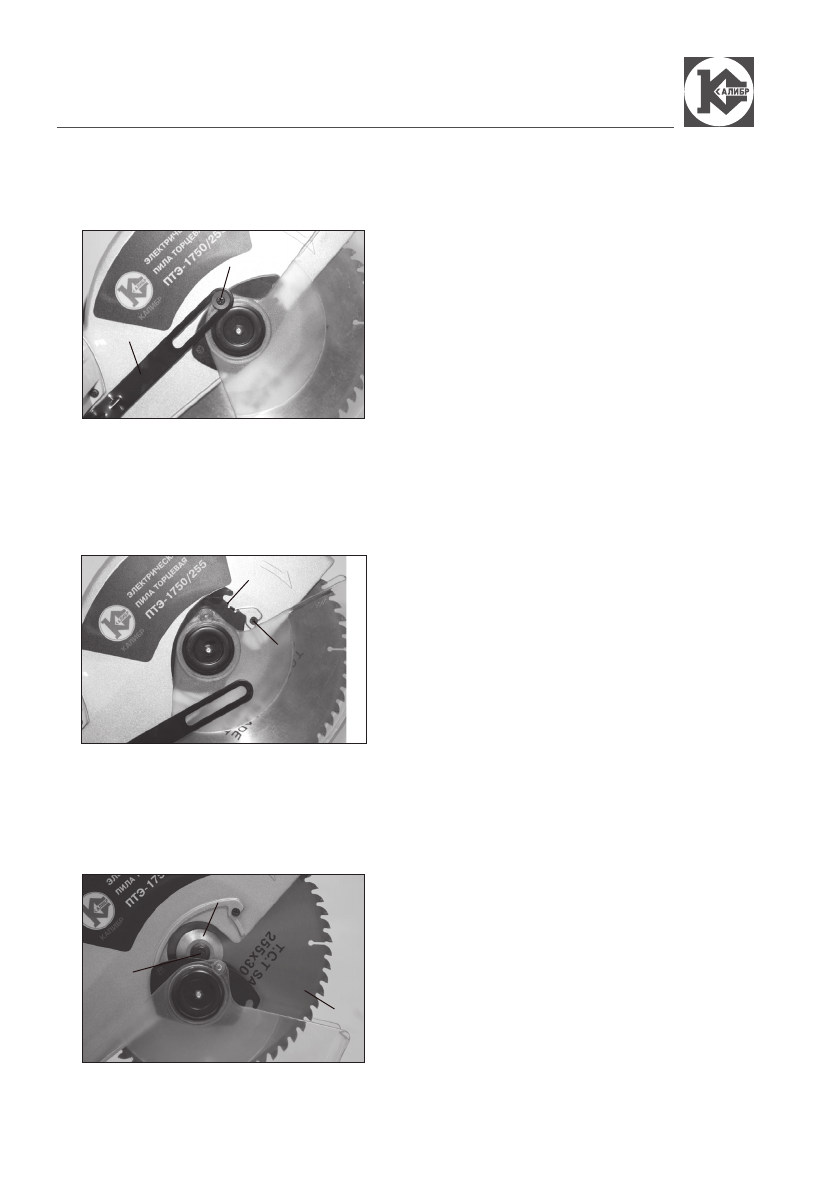

- открутите болт кулисы подвижного защитного кожуха (рис.2 поз.2)

и ослабьте верхний болт прижимного (рис.3 поз.2) фланца подвижного

защитного кожуха;

- отведите подвижный защитный кожух (рис.1 поз.4) вверх до упора,

чтобы иметь свободный доступ к шпинделю (рис.4 поз.1). Заблокируйте

вращение  шпинделя  нажатием  кнопки  фиксации,  расположенной  на

1

 - прижимной фланец защитного

подвижного кожуха

2

 - болт прижимного фланца

рис.3

1

2

1

 - кулиса защитного подвижного

кожуха

2

 - болт кулисы

2

1

рис.2

рис.4

2

1

3

1

 - шпиндель

2

 - прижимной фланец диска

3

 - диск
