Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Циркулярная пила

|

  |

10

11

2

1

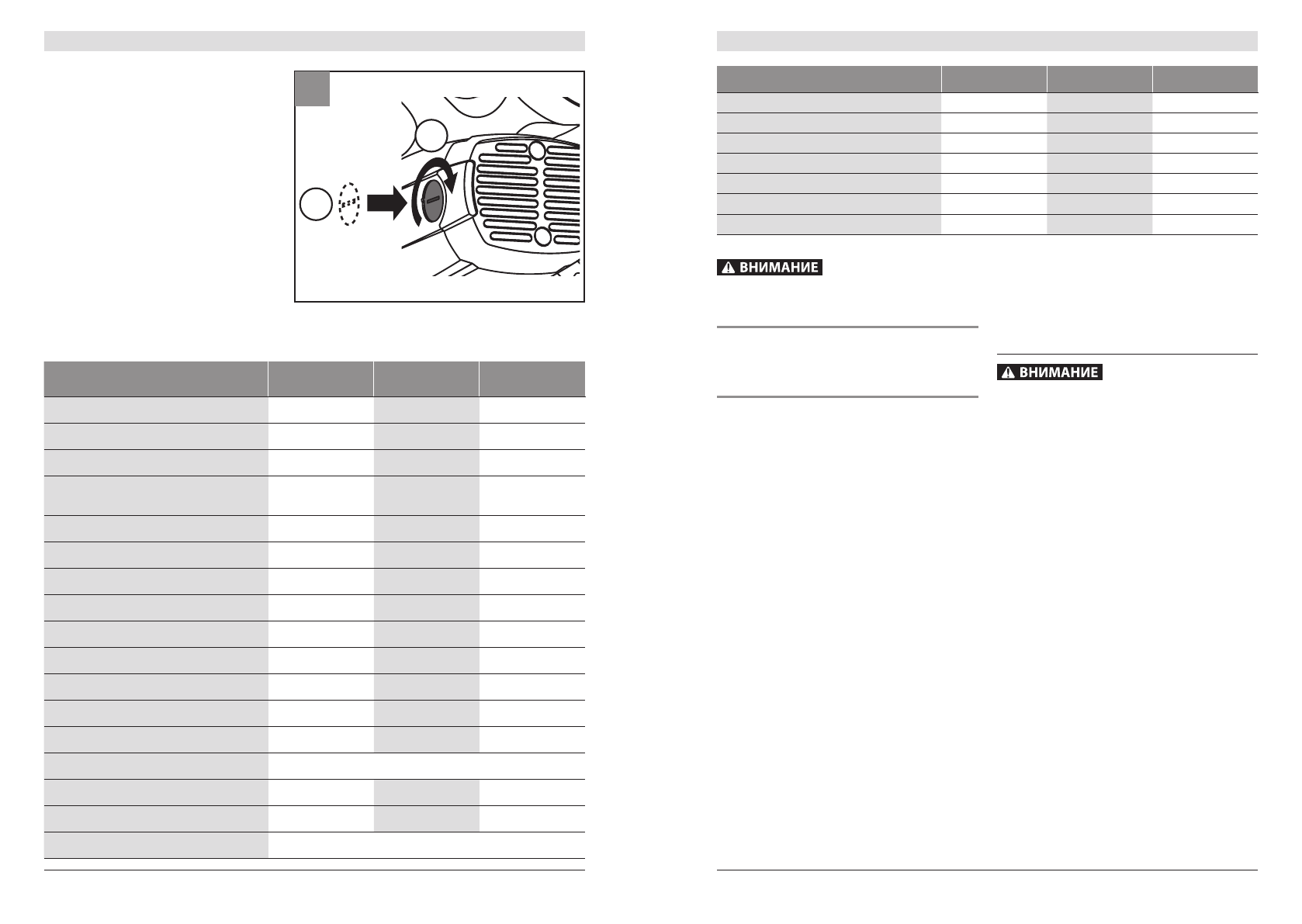

Технические характеристики

Артикул

ПДП-55

ПДП-65

ПДП-75

Напряжение в сети питания, В

220

220

220

Частота тока, Гц

50

50

50

Номинальная потребляемая мощность, Вт

1300

1600

2000

Диапазон частоты вращения
на холостом ходу, об / мин

5000

5000

5300

Диаметр пильного диска, мм

165

190

210

Возможный диаметр посадочного диска, мм

16/20

20/30

30

Глубина пропила под углом 90°, мм

52

65

75

Глубина пропила под углом 45°, мм

35

42

50

Плавный пуск

–

–

есть

Блокировка вала

есть

есть

есть

Уровень звукового давления (к=3), дБ

92,7

93,3

95,1

Уровень звуковой мощности (к=3), дБ

103,2

104,4

106,5

Среднеквадратичное виброускорение (к=1,5), м / с

2

2,8

2,9

3

Класс безопасности по ГОСТ 12.2.007.0 – 75

II

Масса изделия, кг

3,7

4,6

5,2

Масса в упаковке, кг

4,5

5,5

6,1

Срок службы, лет

5

Комплект поставки

ПДП-55

ПДП-65

ПДП-75

Пила циркулярная

1 шт.

1 шт.

1 шт.

Пильный диск*

1 шт.

1 шт.

1 шт.

Продольный упор

1 шт.

1 шт.

1 шт.

Патрубок пылеотвода

1 шт.

1 шт.

1 шт.

Ключ имбусовый

1 шт.

1 шт.

1 шт.

Инструкции по безопасности

1 экз.

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

* - является образцом

Убедитесь  в  отсутствии  видимых  механических  повреждений  изделия  и  комплектующих,

которые могли возникнуть при транспортировке.

Назначение

и область применения

Пила  циркулярная  предназначена  для  пиле

-

ния дерева, древесностружечных плит (кроме

асбестосодержащих) и подобных материалов,

а также пластмасс и алюминиевых профилей

при установке соответствующего пильного диска.
Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Инструк

-

ции по безопасности» и Приложение «Основ

-

ные инструкции по безопасности». Только так

Вы  сможете  научиться  правильно  обращать

-

ся  с  изделием  и  избежите  ошибок  и  опасных

ситуаций.
Для  использования  в  районах  с  умеренным

климатом, характерной температурой от -20 до

+40  °С,  относительной  влажностью  воздуха  не

более  80%,  отсутствием  прямого  воздействия

атмосферных  осадков  и  чрезмерной  запылен

-

ности воздуха.
Соответствует требованиям:

■

ТР ТС 004/2011 «О безопасности низковольт

-

ного оборудования».

■

ТР ТС 020/2011 «Электромагнитная совмести

-

мость технических средств».

В связи с продолжением работы по усовершен

-

ствованию  изделия,  изготовитель  оставляет

за  собой  право  вносить  в  его  конструкцию  не

-

значительные изменения, не отраженные в нас-

тоящем руководстве и не влияющие на эффек

-

тивную и безопасную работу изделия.

Сборка

Все  операции  по  сборке,  замене  и  регули

-

ровке производите только при отключенном

от сети изделии.
Снятие / установка пильного диска (рис. 1, 2)

На  Вашем  изделии  установлен  образец  диска

только для проверки работоспособности. Перед

началом работы замените диск на соответству

-

ющий предстоящей работе. Для этого:

■

зафиксируйте  вал,  нажав  рычаг

15

,  и  прила

-

гаемым  ключом

8

  отверните  винт

16

  крепле

-

ния диска;

■

отодвинув кожух

9

 диска, снимите фланец

19

и пильный диск

2

;

■

установите на шпиндель пильный диск, соот

-

ветствующий предстоящей работе;

ПРИМЕЧАНИЕ!

 Для моделей ПДП-55 и ПДП-65

возможна установка дисков с разными посадоч

-

ными  диаметрами.  Для  этого  внутренний  фла

-

нец имеет разные диаметры приливов с разных

сторон. При установке диска поверните фланец

соответствующей стороной к диску.

■

установите  обратно  фланец

19

  и,  удерживая

нажатым  рычаг

15

,  прилагаемым  ключом

КРЕПКО

 затяните прижимной винт.

ПРИМЕЧАНИЕ!

  Направление  вращения  дис

-

ка  (указано  на  самом  диске)  должно  совпадать

с  направлением  вращения  шпинделя  (указано

на кожухе пилы).

III
