КОМПЛЕКТАЦИЯ
В стандартный комплект поставки дисковой пилы входят:
Дисковая пила – 1 шт.
Пильный диск – 1 шт.
Параллельная направляющая
– 1
шт.
Ключ шестигранный – 1 шт.
Паспорт – 1 шт.
Упаковка – 1 шт.
4.
ОБЩИЙ ВИД УСТРОЙСТВА

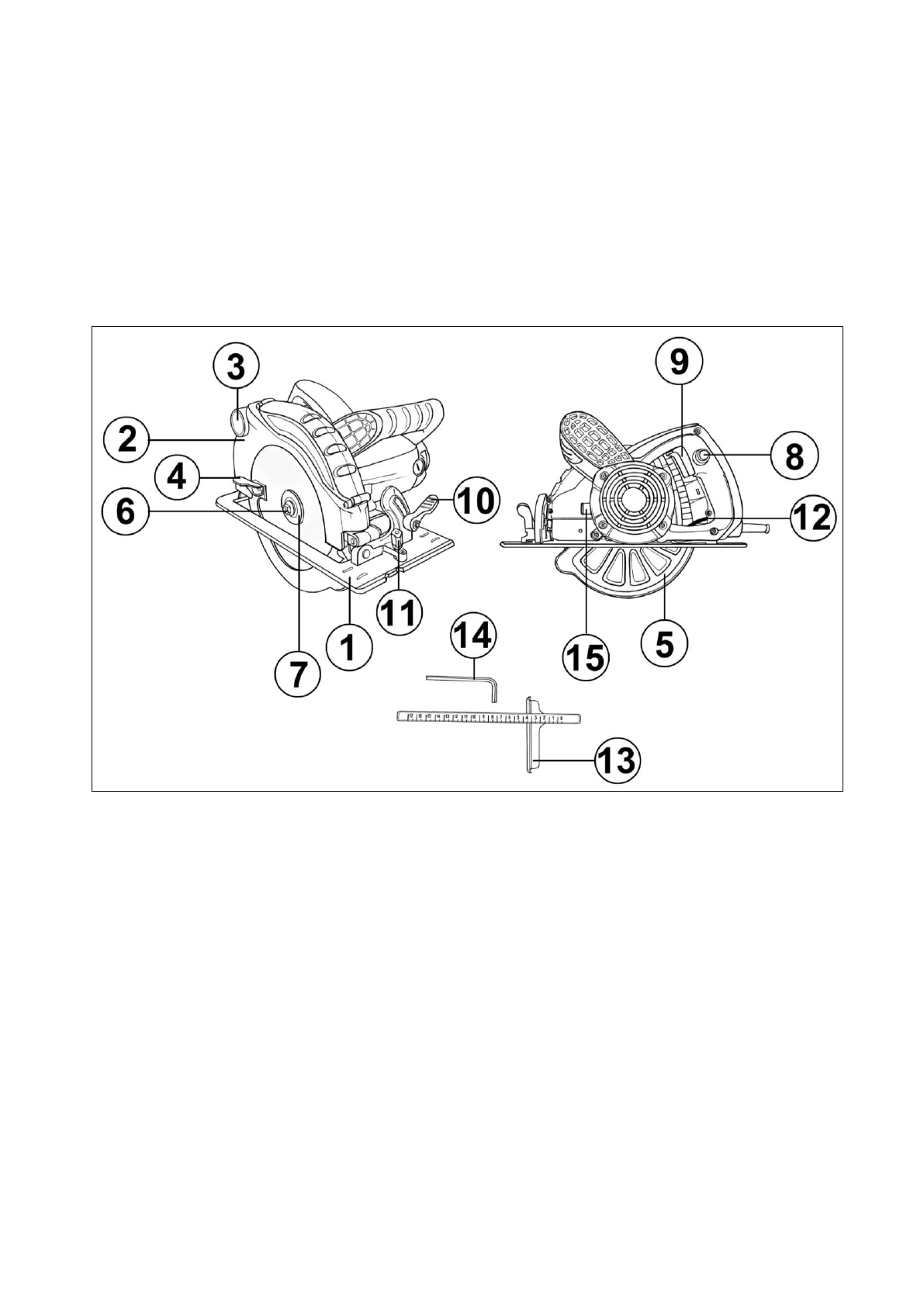

Рис.1 Общий вид устройства
1.
Основание
2.
Кожух неподвижный
3.
Отверстие для удаления опилок
4.
Ручка нижнего защитного
кожуха диска
5.
Нижний защитный кожух диска
6.
Болт крепления пильного диска
7.
Фланец прижимной
8.
Кнопка блокиратора от
случайного включения
9.
Выключатель
10.
Фиксатор угла наклона диска
11.
Фиксатор параллельной
направляющей
12.
Фиксатор глубины пропила
13.
Параллельная направляющая
14.
Ключ шестигранный
15.
Кнопка блокировки шпинделя
Содержание
- 4 СОДЕРЖАНИЕ
- 7 Рис.1 Общий вид устройства
- 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Пила дисковая (циркулярная) предназначена для выполнения; Серия; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 9 Перед началом работы с дисковой пилой установите необходимый; Рис.2 Ослабление фиксатора Рис.3 Установка угла наклона; Установите и надежно закрепите обрабатываемую заготовку.
- 10 Следите за равномерностью рабочей подачи, отсутствием боковых
- 11 Выводить диск из пропила следует после его остановки. В случае; Стационарная установка для пилы ДП-200СТ; Чтобы установить пилу на верстак, возьмите из комплекта поставки; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регулярно проверяйте дисковую пилу на предмет механических; от сети электропитания.
- 12 Для замены пильного диска, нажмите на кнопку блокировки шпинделя; Рис.10 Блокировка шпинделя Рис.11 Откручивание болта; шестигранным из комплекта. Снимите прижимной фланец с шайбой.; Рис.12 Отвод защиты диска
- 13 Неисправности
- 14 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 16 ГАРАНТИЙНЫЙ ТАЛОН; ФИО и подпись покупателя
- 17 СЕРВИСНЫЕ ЦЕНТРЫ
