18

РУССКИЙ

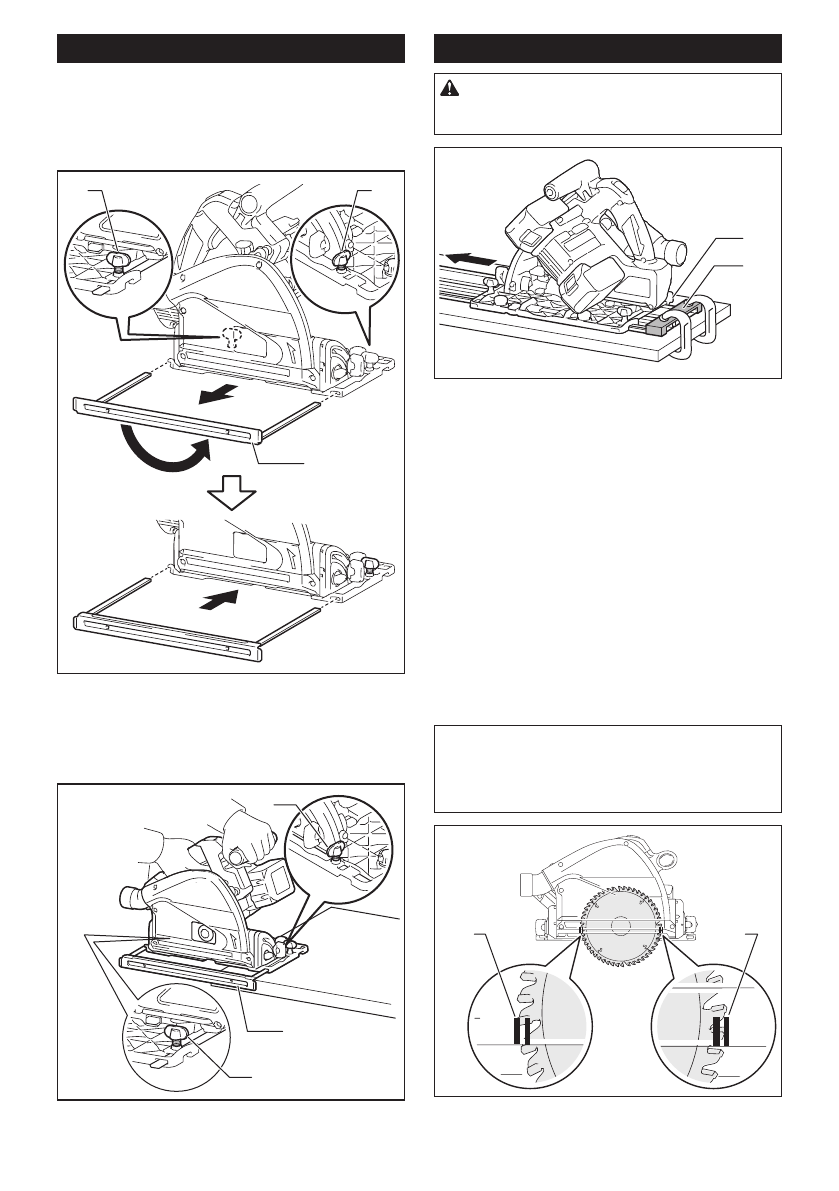

Подоснова (направляющая линейка)

Дополнительные принадлежности

Используя подоснову в качестве направляющей

линейки, вы можете выполнять сверхточную прямую

резку. Ослабьте зажимные винты и выдвиньте подо-

снову, затем вставьте ее в перевернутом виде.

1

1

2

►

1.

 Зажимной винт

2.

 Подоснова

Просто выдвиньте ограждение подосновы к боковой

поверхности детали и закрепите ее в этом положении при

помощи зажимных винтов. Она позволяет также осущест-

влять повторное отпиливание деталей одинаковой ширины.

1

1

2

►

1.

 Зажимной винт

2.

 Подоснова

Врезание (отпиливание)

ОСТОРОЖНО:

Во избежание обратной

отдачи следите за соблюдением следующих

инструкций.

1
2

►

1.

 Задний край основания инструмента

2.

 Фиксирующийся упор

При использовании инструмента без направляю-

щего рельса поместите инструмент на обрабаты-

ваемую деталь так, чтобы задний конец основания

инструмента оказывался напротив фиксированного

упора или иной подобной оснастки.
При использовании инструмента с направляющим рель-

сом поместите инструмент на направляющий рельс так,

чтобы задний конец основания инструмента оказывался

напротив фиксированного упора или иной подобной

оснастки, закрепленной на направляющем рельсе.
Держите инструмент крепко одной рукой за переднюю

ручку и другой рукой за ручку инструмента. Затем

нажмите на кнопку разблокировки, включите инстру-

мент и дождитесь, когда диск пилы наберет полные

обороты. Теперь плавно нажмите на головку пилы

вниз до выставленной глубины и просто перемещайте

инструмент вперед до желаемого положения разреза.

ПРИМЕЧАНИЕ:

 Маркировка на боковой сто-

роне ограждения диска показывает переднюю и

заднюю точки резания пильного диска при макси-

мальной глубине резки с использованием направ-

ляющего рельса.

2

1

►

1.

 Передняя точка резания

2.

 Задняя точка

резания
