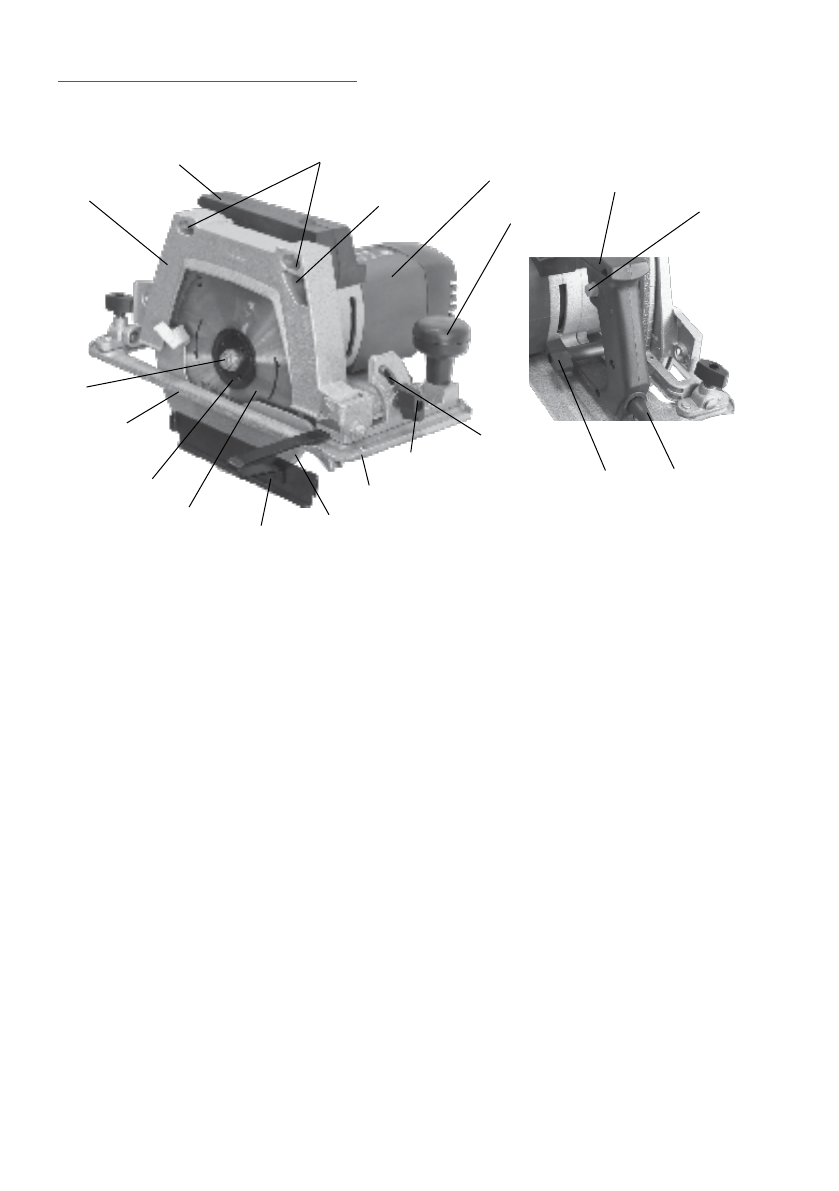

1.6 Общий вид пилы представлен на рис.1

1.7  Пила  состоит  из  коллекторного  двигателя  в  пластиковом  корпусе  (рис.1  поз.1)

и  металлического  редуктора.  Верхний  неподвижный  кожух  (рис.1  поз.11)  является  од

-

новременно  крышкой  корпуса  редуктора.  Крутящий  момент  с  якоря  электродвигателя,
через  шестерню,  передаётся  на  шпиндель,  соосный  с  электродвигателем.  На  шпиндель
пилы,  между  опорным  и  прижимным  (рис.1  поз.9)  фланцами  крепится  пильный  диск
(рис.1 поз.13). Пильный диск - основной рабочий инструмент пилы.

1.8 Клавиша выключателя (рис.1 поз.15) расположена в рукоятке (рис.1 поз.2). Вклю

-

чение пилы осуществляется нажатием на клавишу выключателя указательным пальцем.
Слева на рукоятке находится кнопка фиксации (рис.1 поз.16) клавиши выключателя в ра

-

бочем положении.

Включение/отключение пилы:
- нажав, удерживать клавишу выключателя/отпустить клавишу;

13

7

17

19

11

18

8

9

6

4

3

1

12

2

5

16

15

1

 –корпус двигателя;

2

 – рукоятка;

3

 – винт фиксации наклона;

4

 – основание (направляющая плита);

5

 – винт фиксации глубины пропила;

6

 –  кронштейн  крепления  ножа  расклинивающего;

7

 –  кожух  подвижный;

8

–  болт

крепления диска;

9

 – фланец прижимной;

10

 – шнур питания с вилкой;

11

 – кожух неподвижный - крышка редуктора;

12

 – винт фиксации упора параллельного;

13

 – пильный диск;

14

 – упор параллельный;

15

 – клавиша выключателя;

16

 – кнопка фиксации клавиши выключателя;

17

 – отверстие выброса опилок;

18

 – рукоятка дополнительная;

19

 – крепёжные отверстия для струбцин.

рис. 1

14

10
