Работа с инструментом

Режимы работы

f

Перед любыми манипуляциями с
электроинструментом вытаскивайте
штепсель из розетки.

Регулировка глубины пропила (см. рис. F)

f

Глубина резания должна соответствовать
толщине детали.

Пильный диск не должен

выступать за обрабатываемую заготовку
более чем на высоту зуба.

Отпустите зажимной рычаг

27

. Для небольшой

глубины пропила оттяните пилу от опорной
плиты

12

, для большей глубины

–

 прижмите

пилу к опорной плите

12

. Установите

желаемый размер по шкале глубины пропила.
Крепко затяните зажимной рычаг

27

.

Настройка угла распила

Отпустите барашковые винты

7

 и

14

.

Поверните пилу в сторону. Установите
желаемый размер по шкале

5

. Крепко

затяните барашковые винты

7

 и

14

.

Указание:

Глубина пропила под углом меньше,

чем показываемое значение на шкале
глубины пропила

28

.

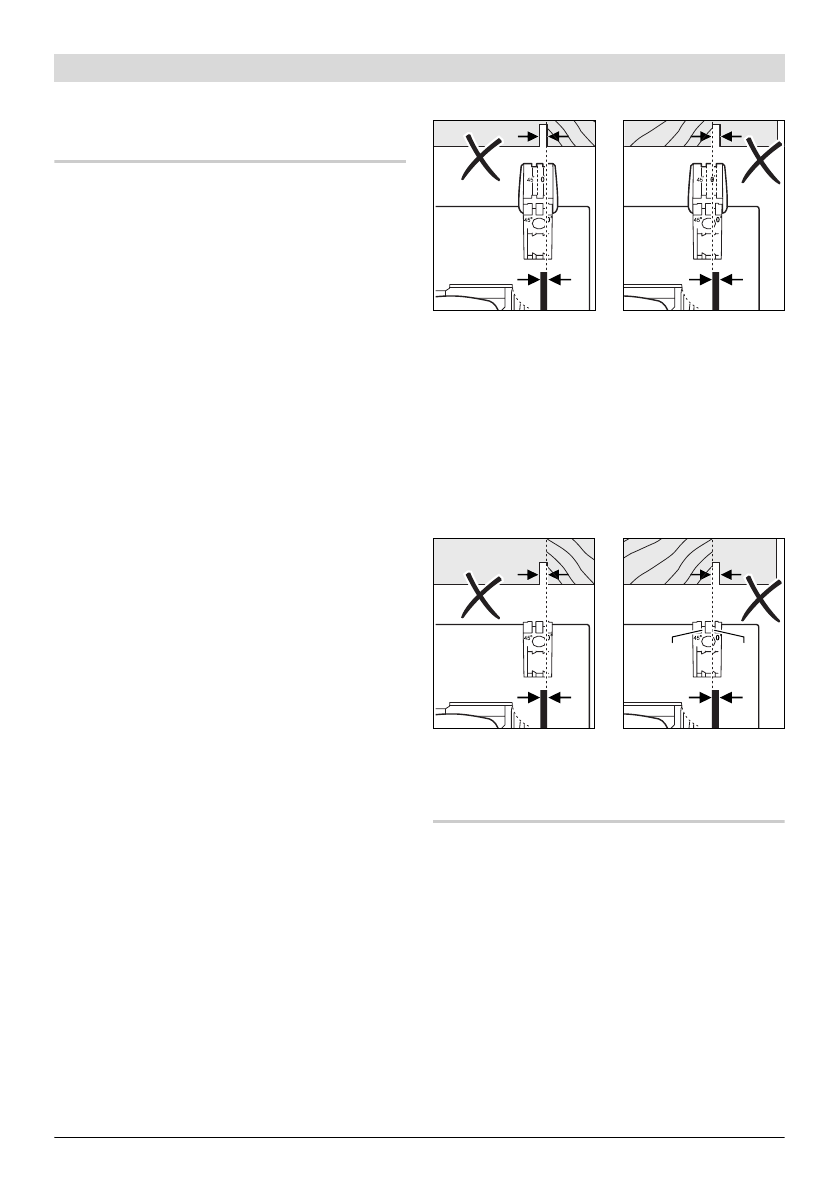

Метки угла пропила (см. рис. G)
(PKS 55 A / PKS 66 A / PKS 66 AF)

Открывающееся вперед смотровое окошко
«CutControl»

9

 служит для точного ведения

дисковой пилы по линии распила, нанесенной
на заготовку. Смотровое окошко «CutControl»

9

 имеет маркировку для распила под прямым

углом и под углом в 45

°

.

Метка угла пропила 0° (

30

) показывает

положение пильного диска при распиле под
прямым углом. Метка угла пропила 45° (

29

)

показывает положение пильного диска при
распиле под углом 45°.

Для получения точного пропила установите
дисковую пилу на заготовке согласно рисунку.
Рекомендуется сделать пробный пропил.

Метки угла пропила (PKS 55)

Метка угла пропила 0° (

30

) показывает

положение пильного диска при распиле под
прямым углом. Метка угла пропила 45° (

29

)

показывает положение пильного диска при
распиле под углом 45°.

Для получения точного пропила установите
дисковую пилу на заготовке согласно рисунку.
Рекомендуется сделать пробный пропил.

Включение электроинструмента

f

Учитывайте напряжение сети!
Напряжение источника тока должно
соответствовать данным на заводской
табличке электроинструмента.
Электроинструменты на 230 В могут
работать также и при напряжении 220 В.

Включение/выключение

Для

включения

 электроинструмента нажмите

сначала

 блокиратор выключателя

1

, а

затем

нажмите выключатель

2

 и держите его нажатым.

Для

выключения

 электроинструмента

отпустите выключатель

2

.
