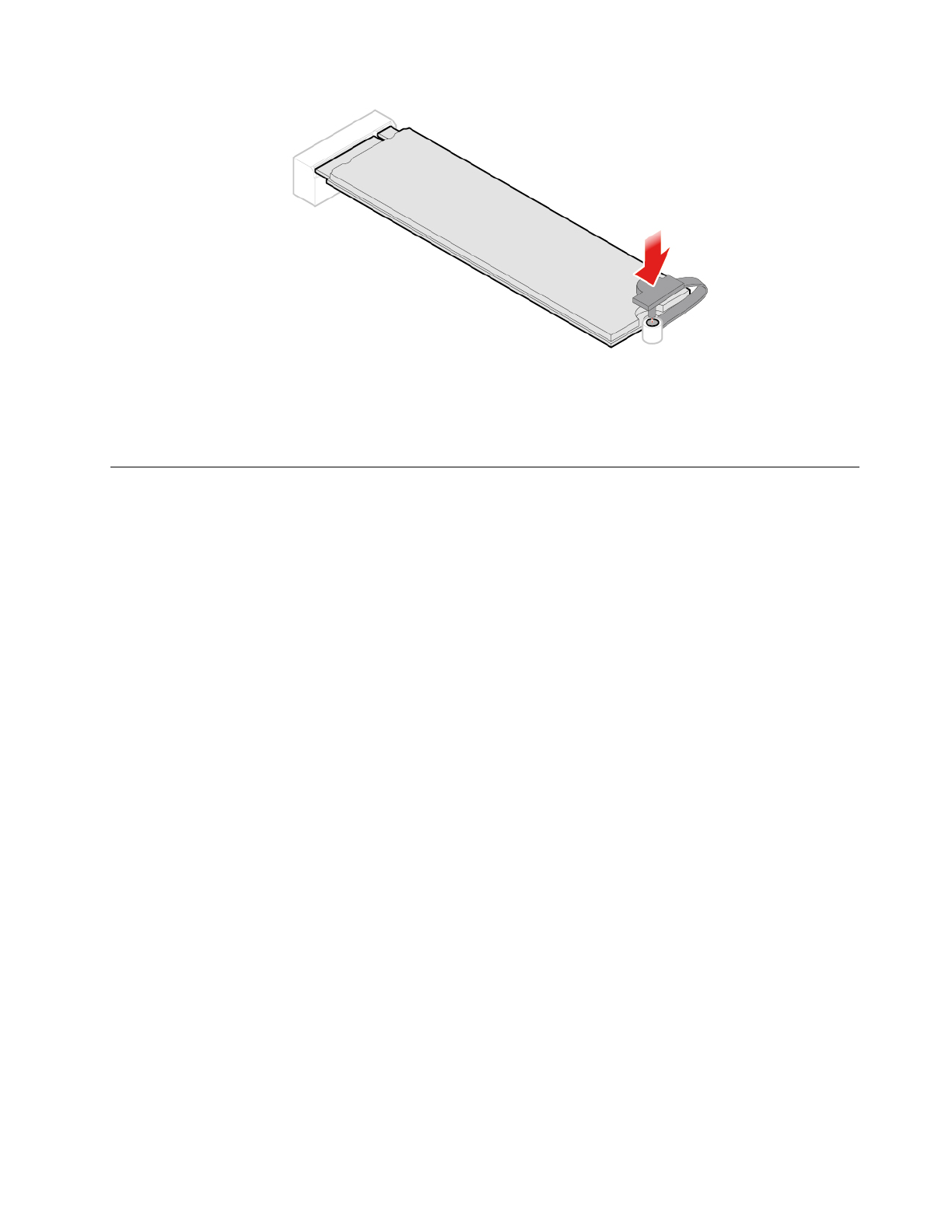

Рис. 93. Блокирование защелки твердотельных дисков M.2
4. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
Замена материнской платы и рамы
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 25.
2. Извлеките устройство хранения данных или карту PCI Express. См. раздел «Замена устройства
хранения данных» на странице 26 или «Замена карты PCI Express и адаптера карты PCI Express»
на странице 29.
3. При необходимости извлеките внутренний динамик. См. раздел «Замена внутреннего динамика»
4. Снимите вентилятор компьютера. См. раздел «Замена вентилятора компьютера» на странице 33.
5. Снимите радиатор. См. раздел «Замена радиатора» на странице 34.
6. Снимите микропроцессор. См. раздел «Замена микропроцессора» на странице 37.
7. При необходимости снимите расширенный динамик. См. раздел «Замена расширенного
8. Снимите антенны Wi-Fi. См. раздел «Замена антенн Wi-Fi» на странице 45.
9. Снимите крепежную скобу антенны. См. раздел «Замена крепежной скобы антенны» на странице
10. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 41.
11. Снимите нижний кожух. См. раздел «Замена нижней крышки» на странице 51.
12. Снимите модуль памяти. См. раздел «Замена модуля памяти» на странице 51.
13. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
14. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 4.
15. Замените материнскую плату и раму.
Примечание:
Обращайтесь с материнской платой осторожно, держите ее только за края.
Глава 4. Замена аппаратных компонентов
55
