10
1
1. Безпека: ..........................................................................................2-3 стор.
2. Обслуговування: ..............................................................................4 стор.
3. Експлуатація: ................................................................................5-6 стор.
4. Гарантійний талон
5. Опис та перелік характеристик, комплектація, виробник: .........7 стор.
6. Важлива інформація: ......................................................................8 стор.
7. Детальна схема моделі: .............................................................9-10 стор.
ЗМІСТ

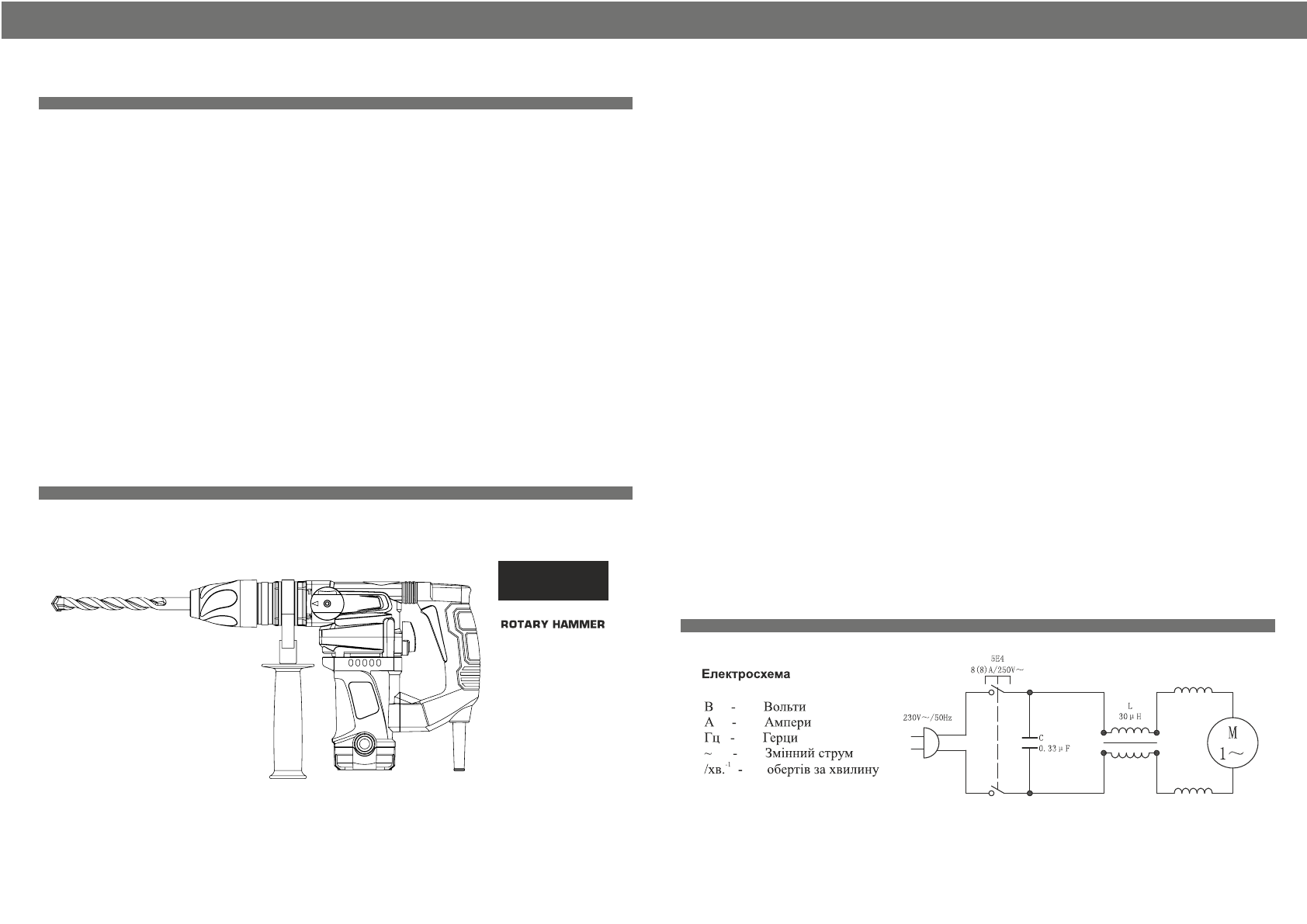

ÏÅÐÔÎÐÀÒÎÐ
П 30-11
1. передня кришка-1
2. сталеве кільця ф 18X ф 1.8-1
3. сталевий захист стійки-1
4. пружина-1
5. кільце ущільнювача φ19X2-2
6. сталевий шарик φ7.14-5
7. ствол-1
8. кільце ущільнювача φ11.2X1.8-2
9. бойок-1
10. стопорне кільце φ47-1
11. шайба φ 46.8X ф 30X1.0-1
12. сальник φ47Xφ30X5-1
13. стопорне кільце φ47-1
14. підшипник 61906-1
15. шайба ф 40X φ 30X1.2-1
16. корпус циліндра-1
17. гвинт M5X25-4
18. кільце ущільнювача φ28Xφ1.6-2
19. циліндр φ24-1
20. сталева шарик φ6-3
21. шплинт 3X3X18-2
22. кільце φ28X φ1.8-2
23. велика пружина-1
24. велика шестерня-1
25. кільце ущільнювача φ18Xφ3.0-1
26. бойок φ24-1
27. кільце ущільнювача φ18Xφ3.1-1
28. поршень φ24-1
29. поршневий палець φ6X23-1
30. шатун-1
31. голчатий підшипник ф 12X φ 8X10 "-1
32. стопорне кільце φ47-1
33. сальник-1
34. кнопка регулятора-1
35. пружина-1
36. ручка штанги режиму перемикання-1
37. ручка перемикання функції-1
38. гвинт M4x12-1
39. кільце ущільнювача φ11.4X15X1.8-1
40. гвинт M4X10.-2
41. база регулятора-1
42. редуктор-1
43. кільце ущільнювачаφ40X44X2-1
44. кришка редуктора-1
45. шестерня конічна мала-1
46. кільце Ф 19x φ 15X4.5-1
47. підшипник 6002-1
48. шайба ф 19x φ 14X0.5-1
49. шестерня-1
50. сталевий шарик φ5-8
51. муфта шестерні зчеплення-1
52. сталь retainning кільцем φ 14X1-1
53. пластина для зчеплення-1
54. пластина для зчеплення-4
55. гайка-1
56. підшипник 627-1
57. ексцентриковий вал-1
58. штифт 5X5X22-1
59. підшипник 6003-1
60. стопорне кільце Φ17-1
61. стопорне кільце Φ35-1
62. шестерня-1
63. пружина-1
64. штовхач φ8X18.5-1
65. олчатий підшипник ф 6х12x8-1
66. сталева гільза ф 22х16x9-1
67. нутрішня кришка корпусу двигуна-1
68. втулкаM4X10-1
69. ручка перемикання-1
70. підшипник 6001-1
71. дифузор-1
72. саморіз 4X62-2
73. статор φ65X52-1
74. ротор φ 39X52-1
75. пластикова кільце-1
76. підшипник 608-1
77. гвинт-4
78. корпус двигуна-1
79. пружина щітки-2
80. вугільна щітка 7x10-2
81. щіткотримач-2
82. фіксатор щітки-2
83. нижня кришка двигуна-1
84. гвинт 4X12-2
85. гумовий рукав демпфірування-1
86. торсіонна пружина-1
87. сталева шайба φ25Xφ 10X1.7-1
88. гвинт M10X45-1
89. права ручка-1
90. саморіз 4x16 -7
91. вимикач-1
92. кнопковий вимикач-1
93. ліва ручка-1
94. кабельний захист-1
95. ємність 0.33uF.0.22uF-1
96. кабельний тримач-1
97. саморіз 4X14-2
98. кабель-1
99. гайка M8 -1
100. додадкова рукоятка-1
101. кріплення ручки-1
102. покажчик глибини-1
103. рукоятка кронштейн-1
104. квадратний спеціальний гвинт
M8X40-1
105. зажимна стрічка-1
