В стандартный комплект поставки машины входят:
Перфоратор RD-RH 650
Руководство по эксплуатации
Рукоятка боковая
Ограничитель глубины бурения
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Кейс пластмассовый
Дополнительно в комплект поставки машины могут быть включены:
Адаптер SDS-Plus для сверлильного патрона
4.1 КОНСТРУКЦИЯ

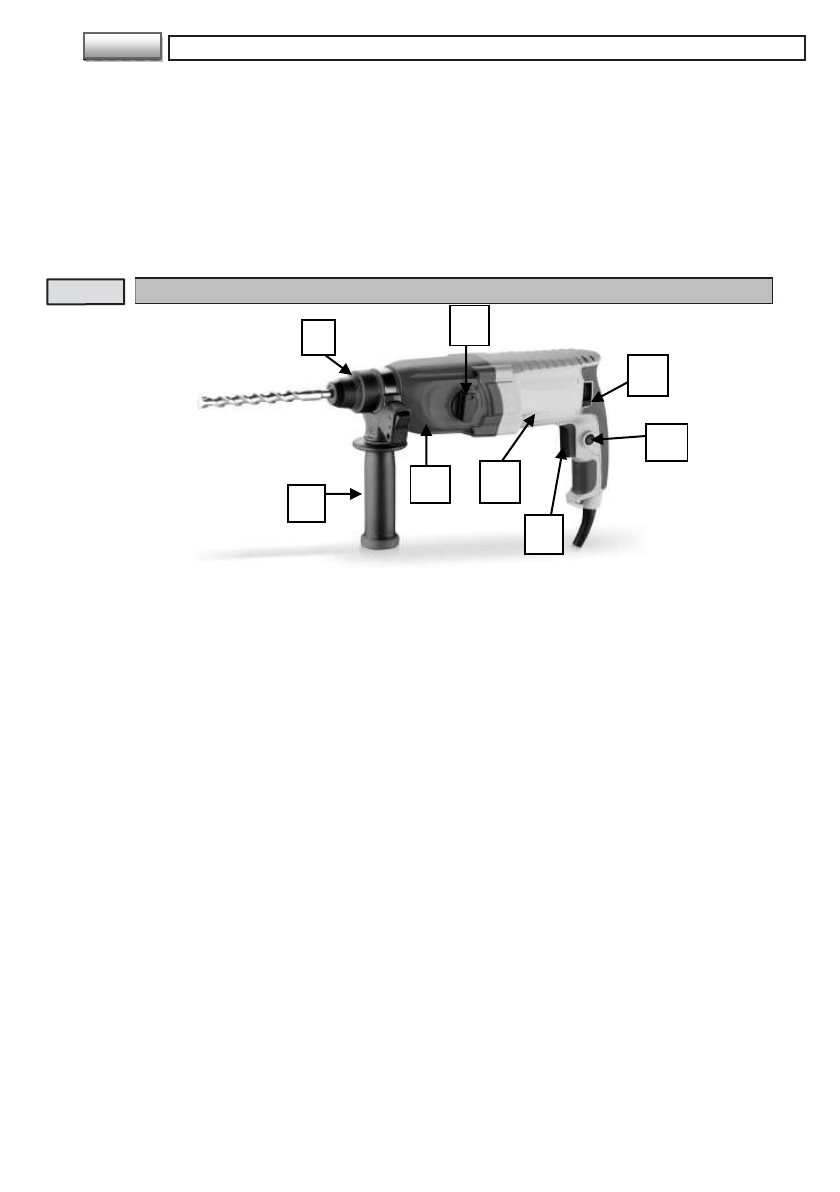

Общий вид машины представлен на рисунке 1.
1.Патрон SDS-plus.
2. Переключатель режимов работы.
3. Корпус редуктора.
4. Корпус двигателя.
.
5. Клавиша выключателя.
6. Кнопка фиксации выключателя.
7. Переключатель направления вращения.
8. Рукоятка боковая.
4.1.1 Перфоратор представляет собой машину ударно-вращательного действия, состоя-
щую из электропривода и исполнительного механизма. Электроприводом перфоратора слу-
жит коллекторный двигатель, размещённый в пластмассовом корпусе. Исполнительный меха-
низм, приводящий в действие рабочий инструмент (сверлильный - бур/сверло, или ударный
– пика/зубило/долото), является комбинацией ударного механизма компрессионно-вакуумного
типа и механизма вращения. Возвратно-поступательное движение сообщается ударному ме-
ханизму посредством специального подшипника с качающейся наружной обоймой. Рабочий
инструмент (бур, пика и др.) устанавливается и фиксируется в приёмном устройстве (патроне)
1 с помощью хвостовика специальной формы типа SDS-Plus.
4.1.2 Перфоратор снабжён предохранительной муфтой, отключающей вращение инстру-
мента при его заклинивании. Для восстановления функции вращения необходимо освободить
8
4
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ (рис. 1)
3
КОМПЛЕКТНОСТЬ
3
1
2
3
4
5
6
7
8
Характеристики
